2-33 2 q 캐리어 테이프를 자 릅니다 . 부품을흡착위 치 까 지보 내 면 ,장비에세 팅 하 기전 에테 이 프피 더 의선 단으로 부터나와 있 는캐 리 어테 이 프 를1 ~ 2 ㎝정 도잘라주십 시 오 . 캐리어 테이프의 컷트 캐리어 테이프 이곳을 2㎝정도 자른다 27 213 - L 4 - 00 c 주의 캐 리 어테 이 프 를자르지않 고사용하면 ,캐리 어…
2-32
2
9

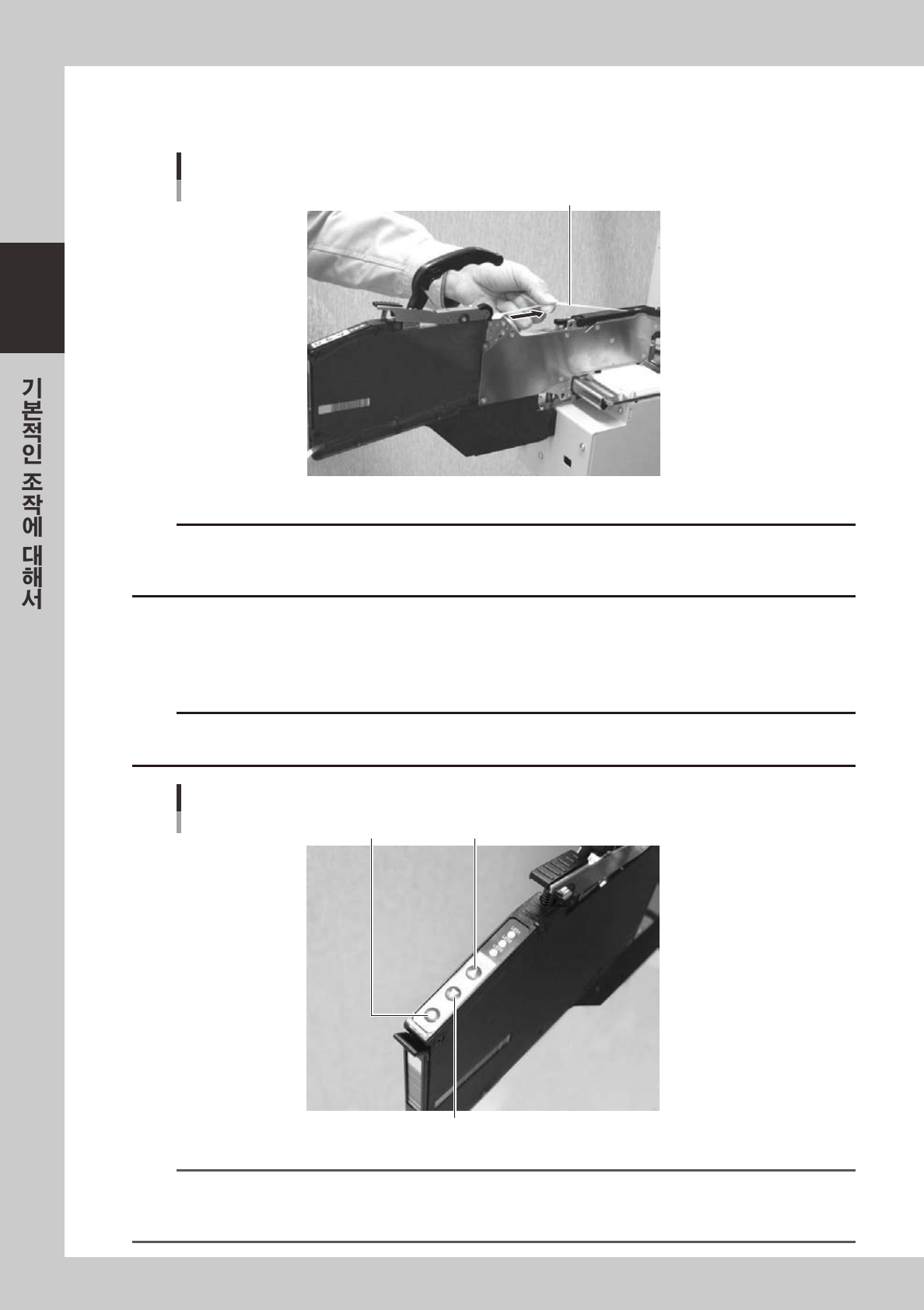

탑 테이프의 처짐을 감습니다 .
가볍게탑테이프를화살표방향으로당기면자동으로감깁니다 .
탑 테이프의 처짐 감기
탑 테이프
27211-L 4- 0 0
c
주의
•
탑테이프가똑바로감기도록 ,손으로따르면서실행해주십시오 .
•
탑테이프의처짐이없어질때까지실행해주십시오 .
•
탑테이프를감을때 ,손에상처입지않도록주의해서작업해주십시오 .
0
부품을 흡착위치까지 보냅니다 .
피더본체의「FEED」버튼을눌러서 ,부품을흡착위치까지보냅니다 .부품을되돌릴경우에는 ,피더본
체의「BACK」버튼을눌러서 ,부품을되돌립니다 .버튼을한번누를때마다2mm 씩보내집니다 .
c
주의
흡착위치를맞출경우에는 ,「BACK」버튼을누르지마십시오 .
반드시「FEED」버튼으로테이프를전진시킨상태로해주십시오 .
「FEED」버튼,「BACK」버튼,「FUNC」버튼
「BACK」버튼
「FEED」버튼「FUNC」버튼
27212-L4- 00
참고
• 피더 본체의 「FEED」,「BACK」버튼을 누를때의 전송피치는 , 설정한 전송피치와는 상관없이 2mm 의 전송피치로 됩니
다 . 길게 누르면 연속 전송모드로 됩니다 .
• 「FUNC」+「FEED」버튼으로 , 설정피치의 전송폭으로 테이프를 보냅니다 .
2-33
2
q

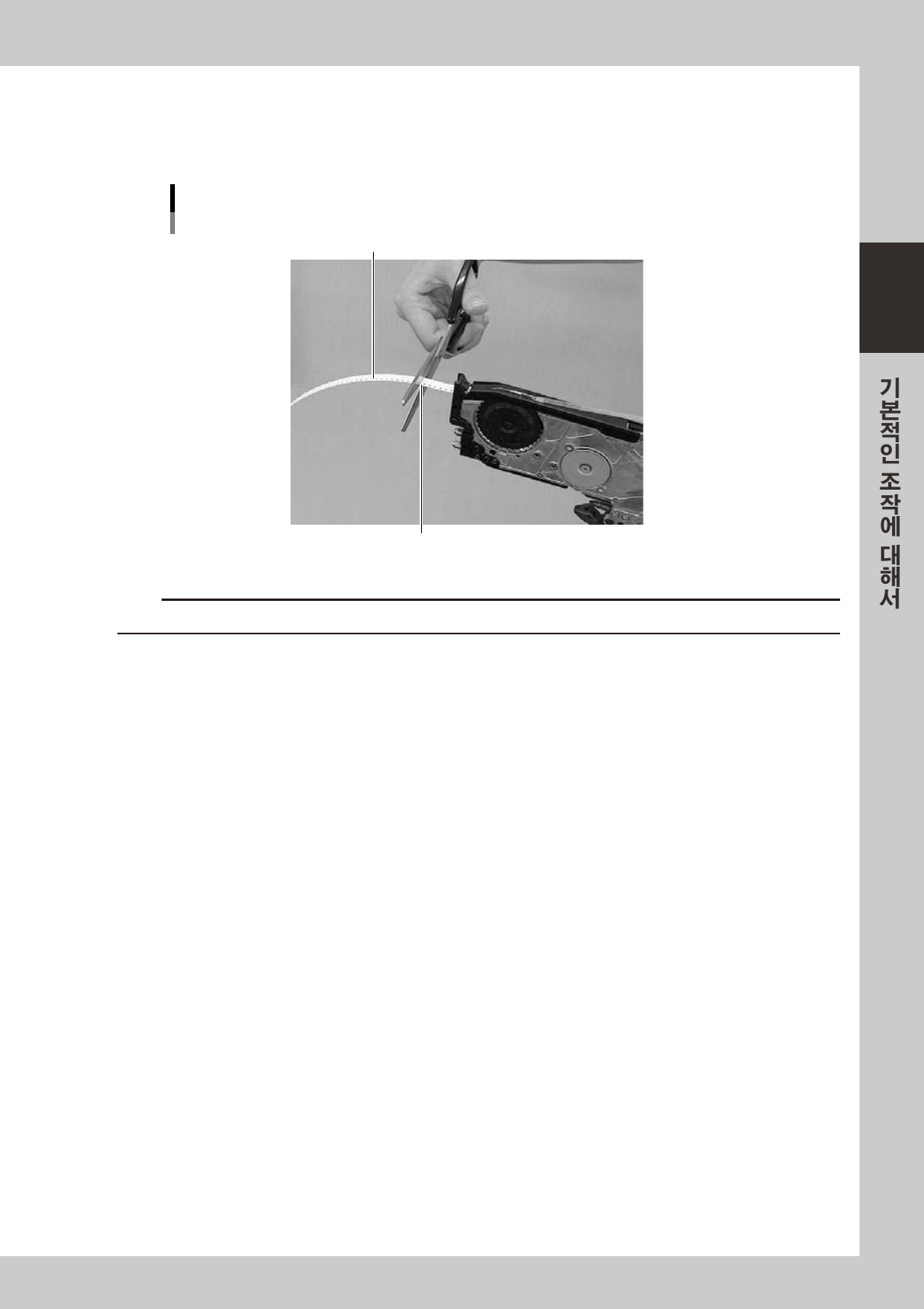

캐리어 테이프를 자릅니다 .
부품을흡착위치까지보내면 ,장비에세팅하기전에테이프피더의선단으로부터나와있는캐리어테이
프를1~2 ㎝정도잘라주십시오 .
캐리어 테이프의 컷트
캐리어 테이프
이곳을 2㎝정도 자른다
27213-L4 - 00
c
주의
캐리어테이프를자르지않고사용하면 ,캐리어테이프의배출경로에막힐경우가있습니다 .
2-34
2

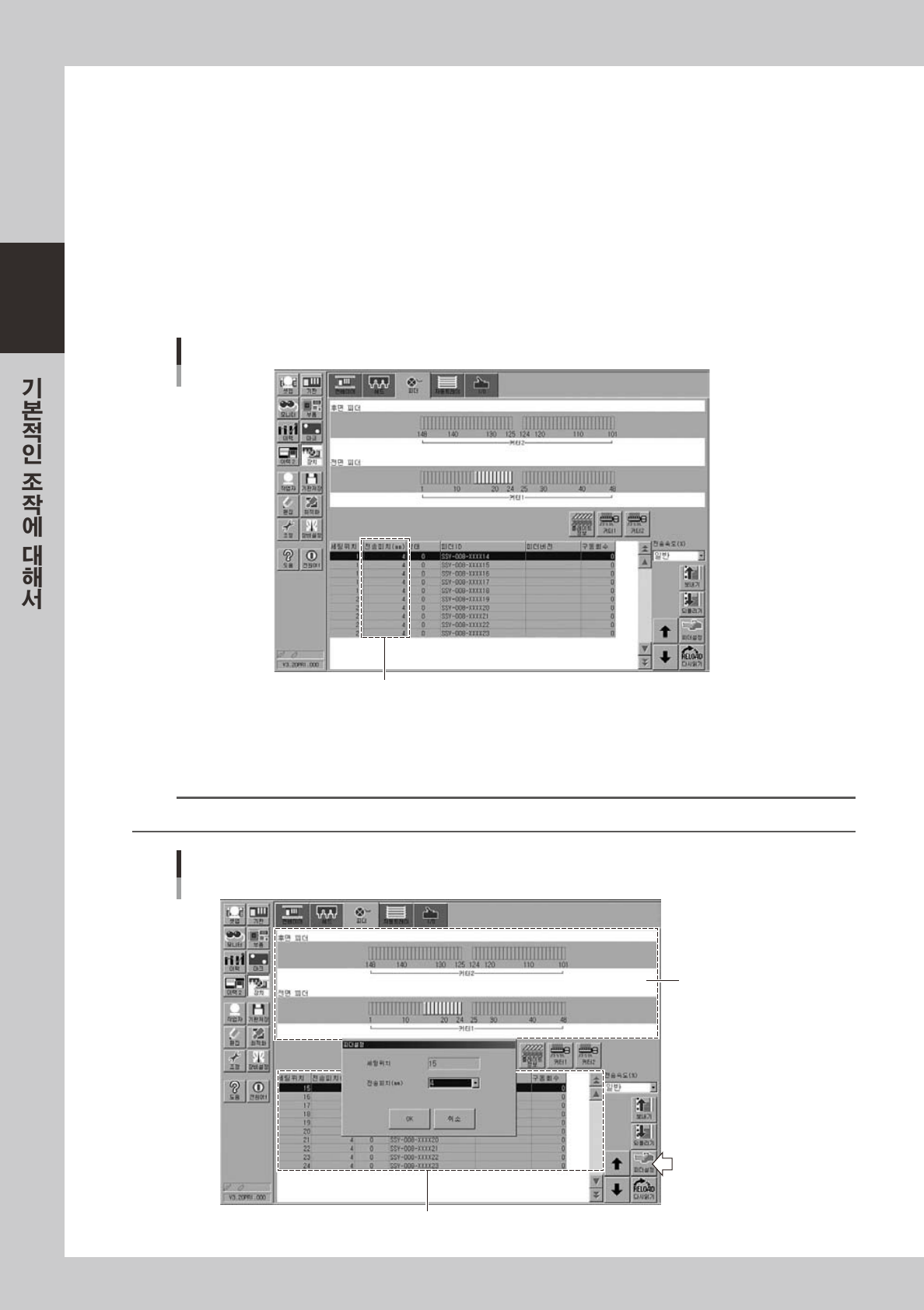

4.1.2 테이프 전송피치 설정
다음 내용은 , 장비 설정내의 피더피치 지정을「피더셋업」으로 설정한 경우의 설명입니다 .
■ 마운터에서 실행할 경우
1
「피더」화면을 표시합니다 .
미리[ 부품보기 ] 를확인해서 ,피더를세팅해둡니다
[ 장치 ] 버튼을누르고 ,「피더」탭을선택해서 ,피더화면을열어주십시오 .
2
해당 피더의 테이프 전송피치를 확인합니다 .
피더화면의피더일람에서확인해주십시오 .
피치확인
전송피치
28219-L4-00
3
「피더설정」화면을 표시합니다 .
테이프전송피치의설정을할피더를선택하고 ,[ 피더설정 ] 버튼을눌러주십시오 .
참고
피더 배치도 , 피더일람의 어느쪽이든 선택 가능합니다 .
피더설정 화면
피더일람
피더 배치도
2822 0 -L 4 - 0 0
