2-20
2
3.1 시작전 점검을 한다
e
전원을 투입하기 전에 , 다음 항목을 확인하시기 바랍니다 .
w
경고
점검은 반드시 비상정지 버튼이 눌러진 상태에서 실행하시기 바랍니다 .
■ 시작전 점검일람
점검부위 점검내용
전원 장비정면에서봤을때우측아래의전원박스에설정전원이접속되어있을것 .
안전커버 안전커버가닫혀있을것
피더
피더플레이트에확실히고정되어 ,들떠있지않을것 .
피더상에이물질이없을것 .
컨베이어 컨베이어상에이물질이없을것 .컨베이어아래에푸쉬업핀등의유니트가끼어있지않을것 .
헤드 노즐이정상적인상태로세팅되어있을것 .
노즐 노즐의파손 ,솔더묻음 ,버핑동작의상태가양호할것 .
일 괄 교 환 대 차（옵 션）
플레이트상에이물질이없을것 .일괄교환대차의피더플레이트에부품피더가확실하게고정
되어있을것 .또 ,칩이나먼지등이부착되어있지않을것 .
외부공급장치 ( 옵션 )
(sATSII)
팔레트스테이지상에팔레트가없을것 .
매거진도어가닫혀있을것 .
매거진에서팔레트가스테이지쪽으로나와있지않을것 .
sATSII 는「RUN」으로되어있을것 .
QFP덤프스테이션 ( 옵션 ) 피더플레이트에확실하게고정되어있을것 .또 ,칩이나먼지등이부착되어있지않을것 .
회수팔레트 ( 옵션 )
회수팔레트가소정의위치에세팅되어있을것 .
회수팔레트상에부품이없을것 .
w
경고
표시등은 장비상태를 나타내는 중요한 기기입니다 . 운전중에는 녹색 , 에러발생시와 인터락중에는 황색 , 비상정지 상태에는
적색 ( 흰색 ) 등이 점등됩니다 . 표시등의 녹색등이 점등되어 있을 때는 절대로 신체의 일부를 가동 범위내에 넣지 마십시오 .
c
주의
일괄교환대차를사용할경우 ,대차가세팅되어있지않으면장비를가동할수없습니다 .
2-21
2
3.2 장비를 기동한다
아래와 같은 순서로 장비를 기동시켜 주시기 바랍니다 .
1
전원스위치를 ON 으로 합니다 .
본장비정면우측아래에있는전원스위치를우측방향으로돌려서ON 으로해주십시오 .시스템기동
후 ,장비의운전에필요한프로그램을읽어들여「초기화처리중」이라는화면이표시됩니다 .
ON
OFF
메인 스위치
2720 2 -L4 - 00
초기화 처리중 화면
2 8213-L4 - 0 0
2
원점복귀를 실행합니다 .
「원점복귀」대화창이표시되므로「READY」버튼을누른후 , 화면의지시에따라원점복귀를실행해주
십시오 .
2-22
2
3

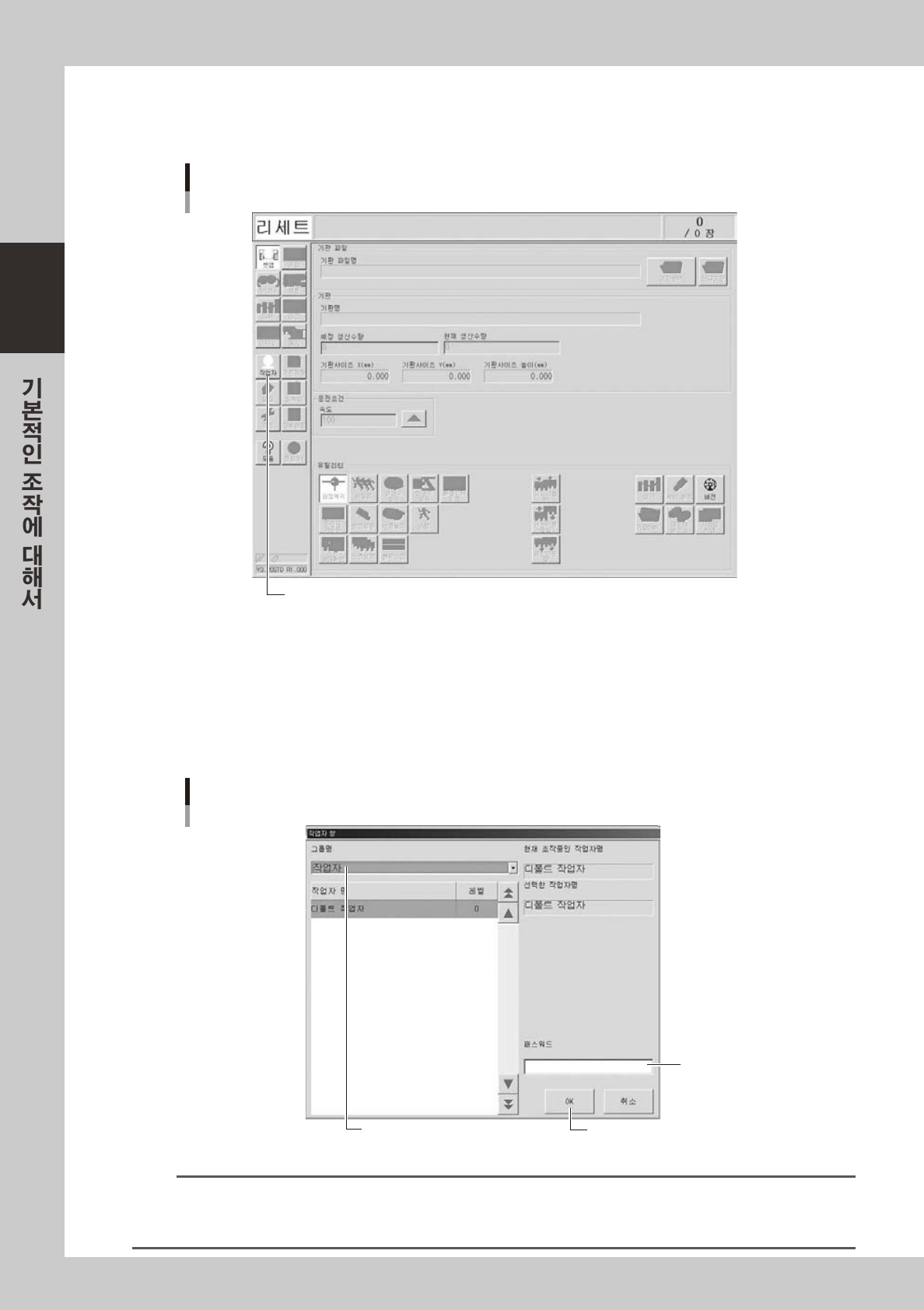

[ 작업자 ] 버튼을 누릅니다 .
작업자를지정하기위한「작업자창」이열립니다 .
[작업자]버튼을 눌러서「작업자 창」을 연다
[작업자] 버튼
28214-L4-10
4
작업자를 지정하고 , 패스워드를 입력합니다 .
필요에따라「그룹명」리스트로부터 ,「관리자」또는「작업자」를선택할수있습니다 .
「그룹명」과「작업자명」을선택해서 ,패스워드를입력하고[OK] 버튼을눌러주십시오 .( 패스워드가
설정되어있지않을경우는 ,그대로[OK] 버튼을눌러주십시오 .)패스워드가일치하면 ,초기화면 ( 기
판선택전의셋업화면 ) 이됩니다 .
[작업자를 선택]
작업자 선택
[OK]버튼을 누른다
패스워드를 입력
28215-L4-00
참고
지정한 작업자 조작허가 레벨의 설정에 따라 , 유효한 메뉴버튼이 달라집니다 . 예를 들어 , 출하시의「디폴트 작업자」의 조작
레벨은 [ 레벨 0] 으로 설정되어 있고 , 기본적인 조작만 허가되어 있습니다 . 이 레벨은 필요에 따라 변경할 수 있습니다 . 그리
고 패스워드와 조작레벨의 설정에 따라 작업자의 추가 , 조작허가 항목의 설정이 가능합니다 .
