2-38
2
4.1.3 실장기에의 설치
피더를 실장기에 장착하는 순서를 설명합니다 .
e
1
비상정지 버튼을 누르고 , 커버를 오픈합니다 .
실장기의비상정지버튼을눌러서 ,실장기의동작을정지시켜주십시오 .
c
주의
보통 ,피더의탈 / 장착은비상정지버튼을누르고커버를열어서작업합니다 .가동중의탈 / 장착은불가능한구조로되어있습니
다만 ,경고를무시하고가동중에피더를탈 / 장착하면 ,중대한사고를일으킬우려가있으므로 ,주의해주십시오 .
2
피더 뱅크상의 이물질을 제거해 주십시오 .
부품이나이물질이끼이면 ,피더가기울어져서안정된흡착을할수없게됩니다 .
3
테이프 릴을 릴 홀더의 소정의 위치에 둡니다 .
테이프릴은릴홀더의상하의단을교호로배치해서사용해주십시오 .

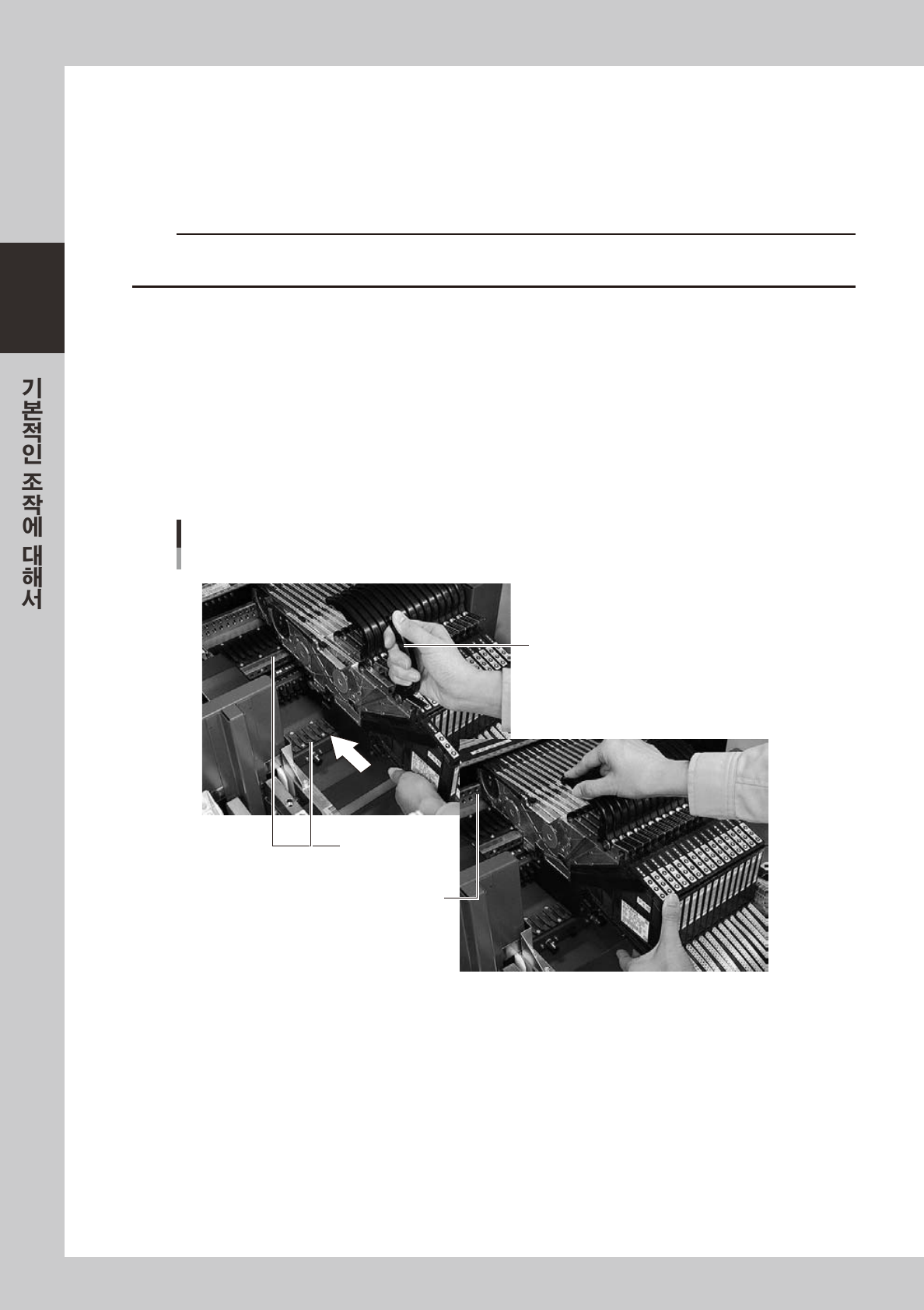

4
피더를 장착합니다 .
핸들부를위로올리고 ,피더장착위치에맞춰서레일의위를슬라이드시키면서로케이트핀구멍에
끼워주십시오 .
피더본체 장착
테이프 피더
로케이트 핀 구멍
레일
핸들부
27217-L 4-0 0
5
피더의 장착 상태를 확인합니다 .
•
탑테이프가느슨해져있지않은가 .
•
정확하게안쪽깊숙히끼워져있는가 .
2-39
2

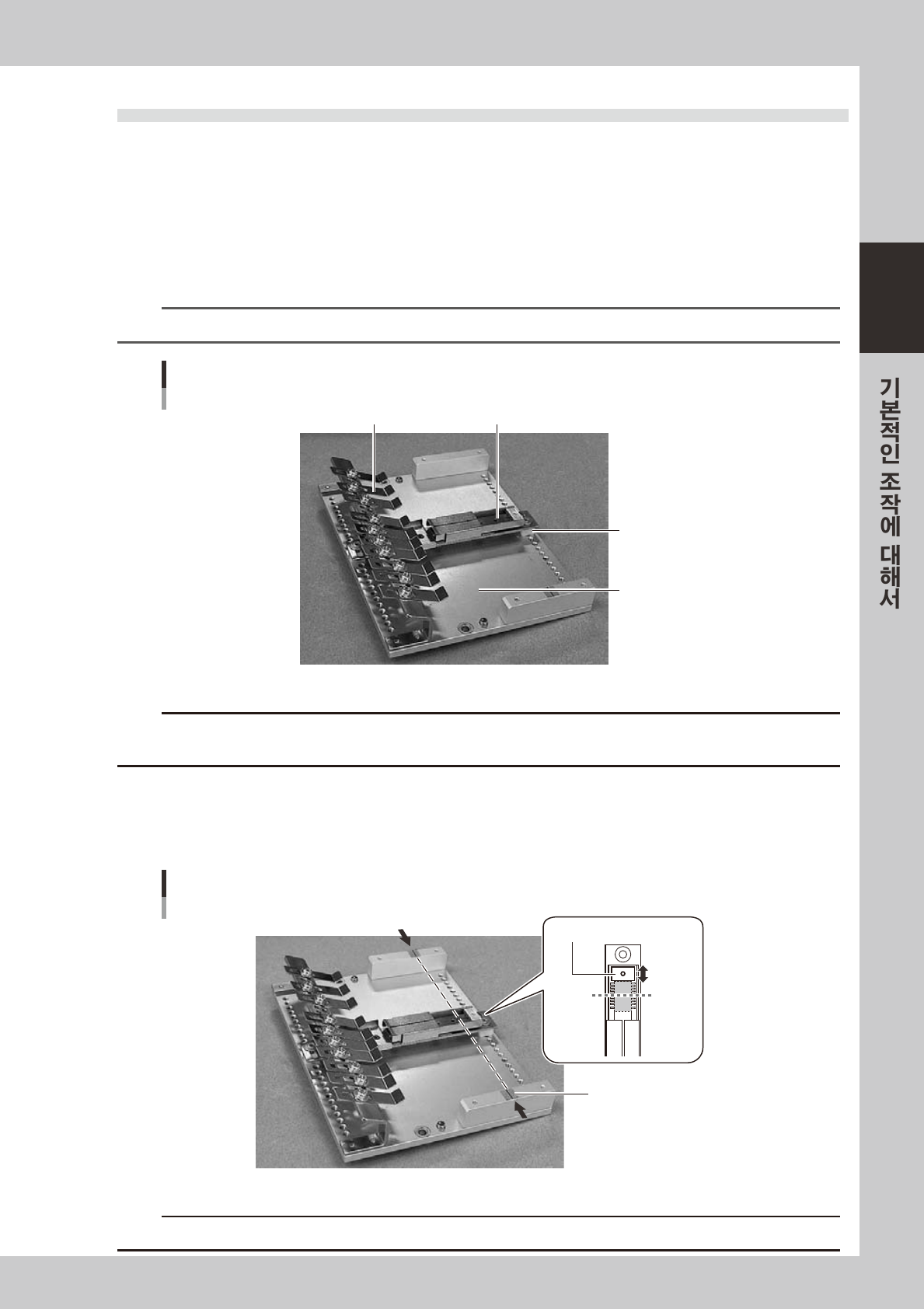

4.2 와이드 멀티스틱 피더
4.2.1 트랙과 스틱의 세팅
1
슬롭 플레이트에 트랙을 장착합니다 .
세팅할스틱의폭에맞는트랙을슬롭플레이트에놓고 ,나사로장착합니다 .
트랙의높이가슬롭플레이트보다낮을경우는 ,부속스페이서를트랙과슬롭플레이트와의사이에끼워
서흡착높이가일치하도록조절합니다 .
n
요점
흡착높이와 스틱높이의 상세한 설명은 , SS 피더 사용자 메뉴얼을 참조해 주십시오 .
트랙 장착
슬롭 플레이트
스페이서
트랙
스틱 누름대
27218-L4 - 00
c
주의
트랙은반드시YAMAHA트랙을사용해주십시오 .지정트랙을사용하지않을경우 ,헤드와충돌하는등의중대한트러블을일
으킬가능성이있습니다 .
2
스톱퍼 위치를 조절합니다 .
아래와같이선을그은부분이부품의흡착포인트가됩니다 .
트랙뒤쪽의나사를풀어서 ,스톱퍼를조절하고부품의중심과흡착포인트를맞춰주십시오 .
흡착 포인트
흡착 포인트
선
스톱퍼
흡착
포인트
27219-L4-00
c
주의
부품은길이36mm 이하의것을사용해주십시오 .길이36mm 이상의부품은 ,피더가동작해도공급되지않습니다 .
2-40
2
3

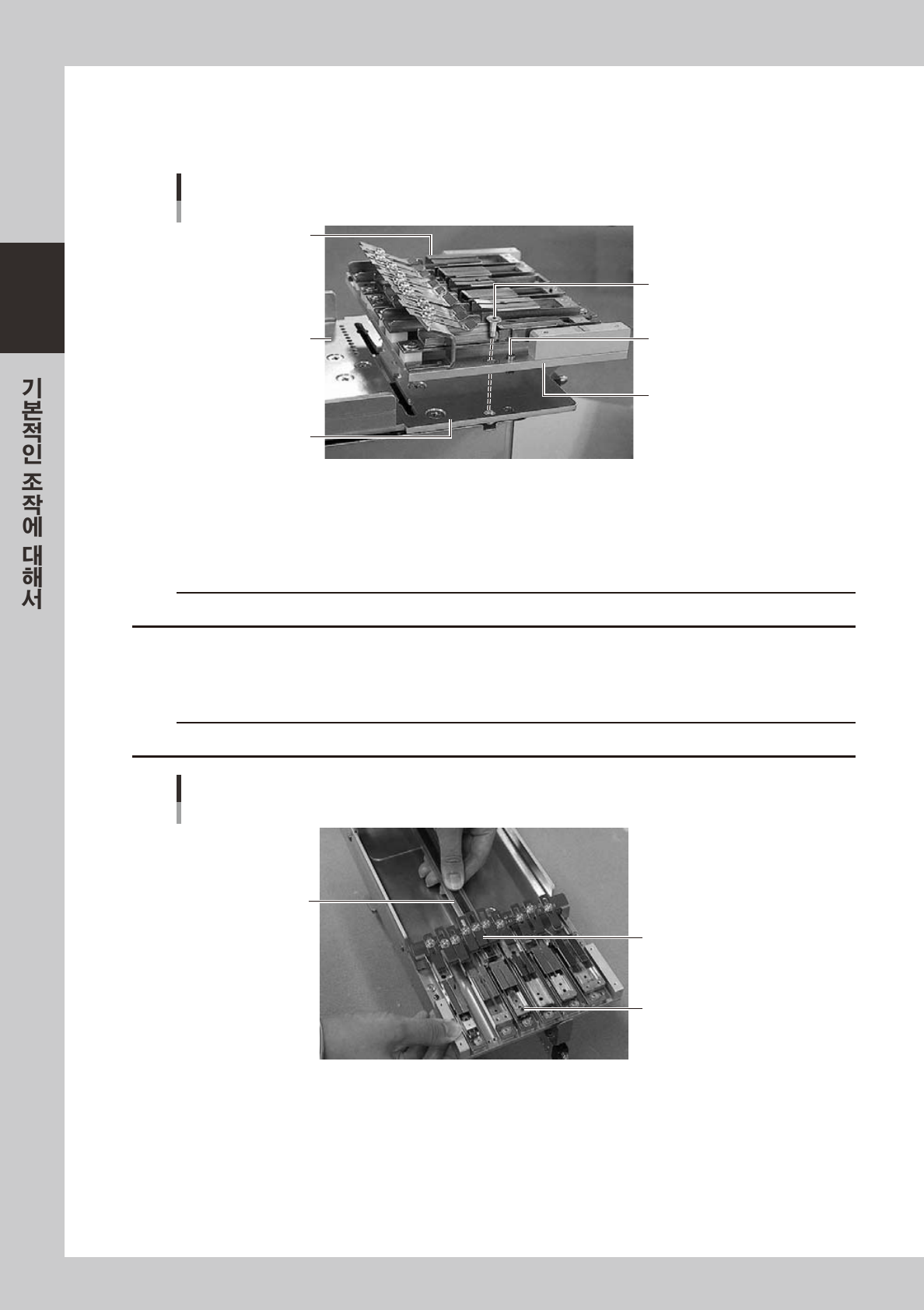

슬롭 플레이트를 본체에 장착합니다 .
슬롭플레이트의노크핀을어퍼플레이트에끼워서 ,슬롭플레이트고정나사로2 군데를고정해주십시
오.
슬롭 장착
슬롭 플레이트
노크핀
슬롭 플레이트
고정나사
슬롭 플레이트
고정나사
어퍼 플레이트
본체
27220-L4-00
4
스틱의 러버 (Rubber) 를 뺍니다 .
스틱타입부품은 ,스틱의양단에러버 (Rubber) 가부착되어있습니다 .이러버 (Rubber) 는전자부품
이빠지지않도록막는역활을합니다 .사용시에는 ,빼주십시오 .
c
주의
스틱에서부품이떨어지지않도록주의해서취급해주십시오 .
5
스틱을 트랙에 끼웁니다 .
스틱누름대 A 의밑을통과시켜서그림과같이스틱을트랙에끼워주십시오 .
c
주의
전자부품의진행방향과앞뒤에주의해주십시오 .
스틱 끼우기
스틱 누름대A
스틱
트랙
272 21-L 4 - 0 0
