2-31
2
7

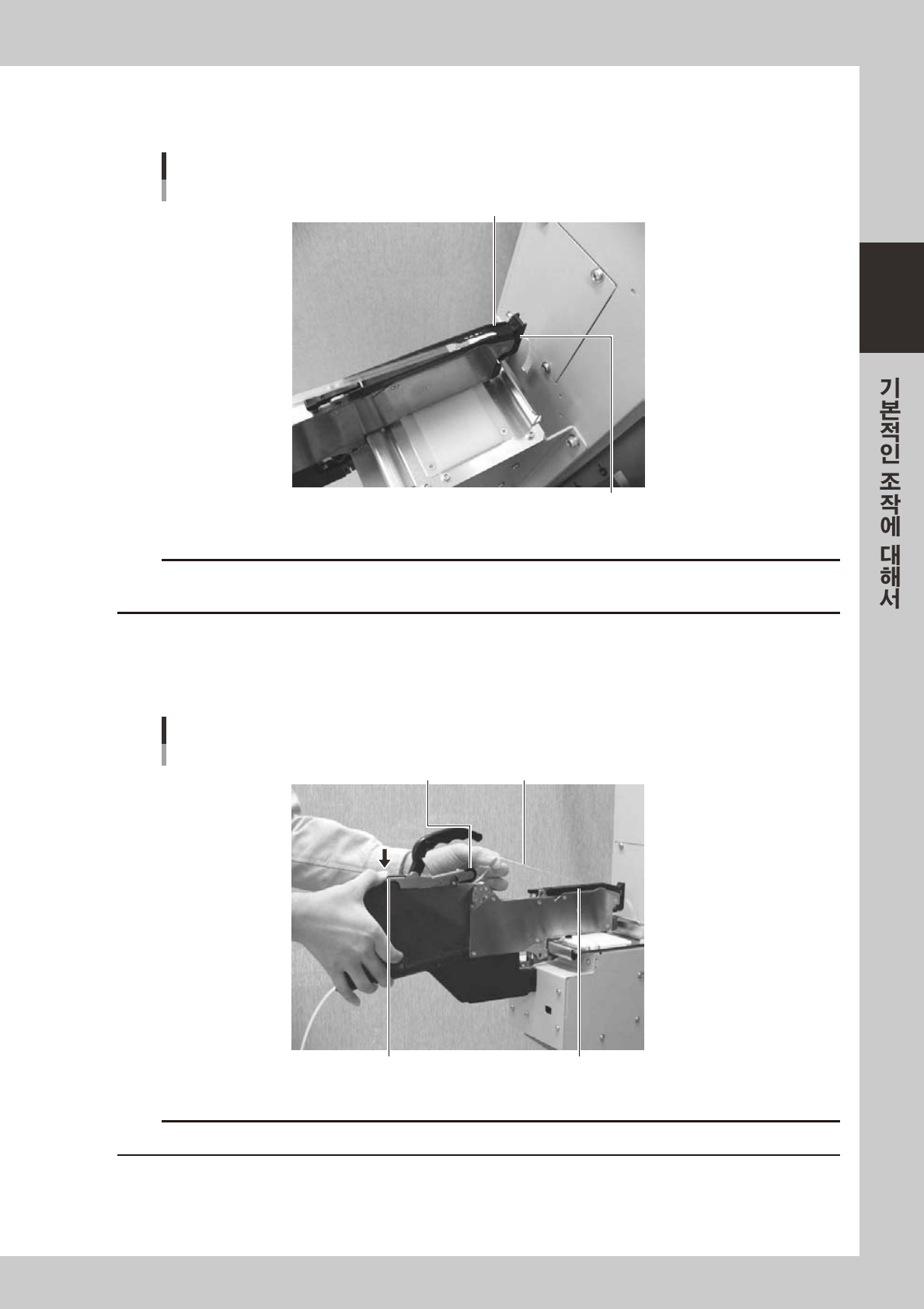

테이프가이드 ASSY 를 고정합니다 .
캐리어테이프가Sprocket 의톱니에끼이도록세팅해주십시오 .
테이프가이드 ASSY의 고정
테이프가이드 ASSY
테이프가이드 프론트 레버
27209-L4-00
c
주의
테이프가이드ASSY 를고정할때 ,테이프가이드ASSY 내에서탑테이프가처지지않도록 ,탑테이프를당기면서고정해주십시
오.
8
탑 테이프를 윈딩롤러에 세팅합니다 .
윈딩롤러레버 ( 아래사진의화살표부분 ) 를눌러서 ,윈딩롤러에틈새를만들어그틈새로탑테이프를
어느정도삽입하고 ,윈딩롤러레버에서손을떼서탑테이프를끼워주십시오 .
탑 테이프의 세팅
탑 테이프윈딩롤러
윈딩롤러 레버 테이프가이드 ASSY
27210-L4 - 0 0
c
주의
테이프가이드ASSY 부와윈딩롤러부와의사이에탑테이프가꼬여있지않은지확인해주십시오 .
2-32
2
9
탑 테이프의 처짐을 감습니다 .
가볍게탑테이프를화살표방향으로당기면자동으로감깁니다 .
탑 테이프의 처짐 감기
탑 테이프
27211-L 4- 0 0
c
주의
•
탑테이프가똑바로감기도록 ,손으로따르면서실행해주십시오 .
•
탑테이프의처짐이없어질때까지실행해주십시오 .
•
탑테이프를감을때 ,손에상처입지않도록주의해서작업해주십시오 .
0
부품을 흡착위치까지 보냅니다 .
피더본체의「FEED」버튼을눌러서 ,부품을흡착위치까지보냅니다 .부품을되돌릴경우에는 ,피더본
체의「BACK」버튼을눌러서 ,부품을되돌립니다 .버튼을한번누를때마다2mm 씩보내집니다 .
c
주의
흡착위치를맞출경우에는 ,「BACK」버튼을누르지마십시오 .
반드시「FEED」버튼으로테이프를전진시킨상태로해주십시오 .
「FEED」버튼,「BACK」버튼,「FUNC」버튼
「BACK」버튼
「FEED」버튼「FUNC」버튼
27212-L4- 00
참고
• 피더 본체의 「FEED」,「BACK」버튼을 누를때의 전송피치는 , 설정한 전송피치와는 상관없이 2mm 의 전송피치로 됩니
다 . 길게 누르면 연속 전송모드로 됩니다 .
• 「FUNC」+「FEED」버튼으로 , 설정피치의 전송폭으로 테이프를 보냅니다 .
2-33
2
q
캐리어 테이프를 자릅니다 .
부품을흡착위치까지보내면 ,장비에세팅하기전에테이프피더의선단으로부터나와있는캐리어테이
프를1~2 ㎝정도잘라주십시오 .
캐리어 테이프의 컷트
캐리어 테이프
이곳을 2㎝정도 자른다
27213-L4 - 00
c
주의
캐리어테이프를자르지않고사용하면 ,캐리어테이프의배출경로에막힐경우가있습니다 .
