1-36
1

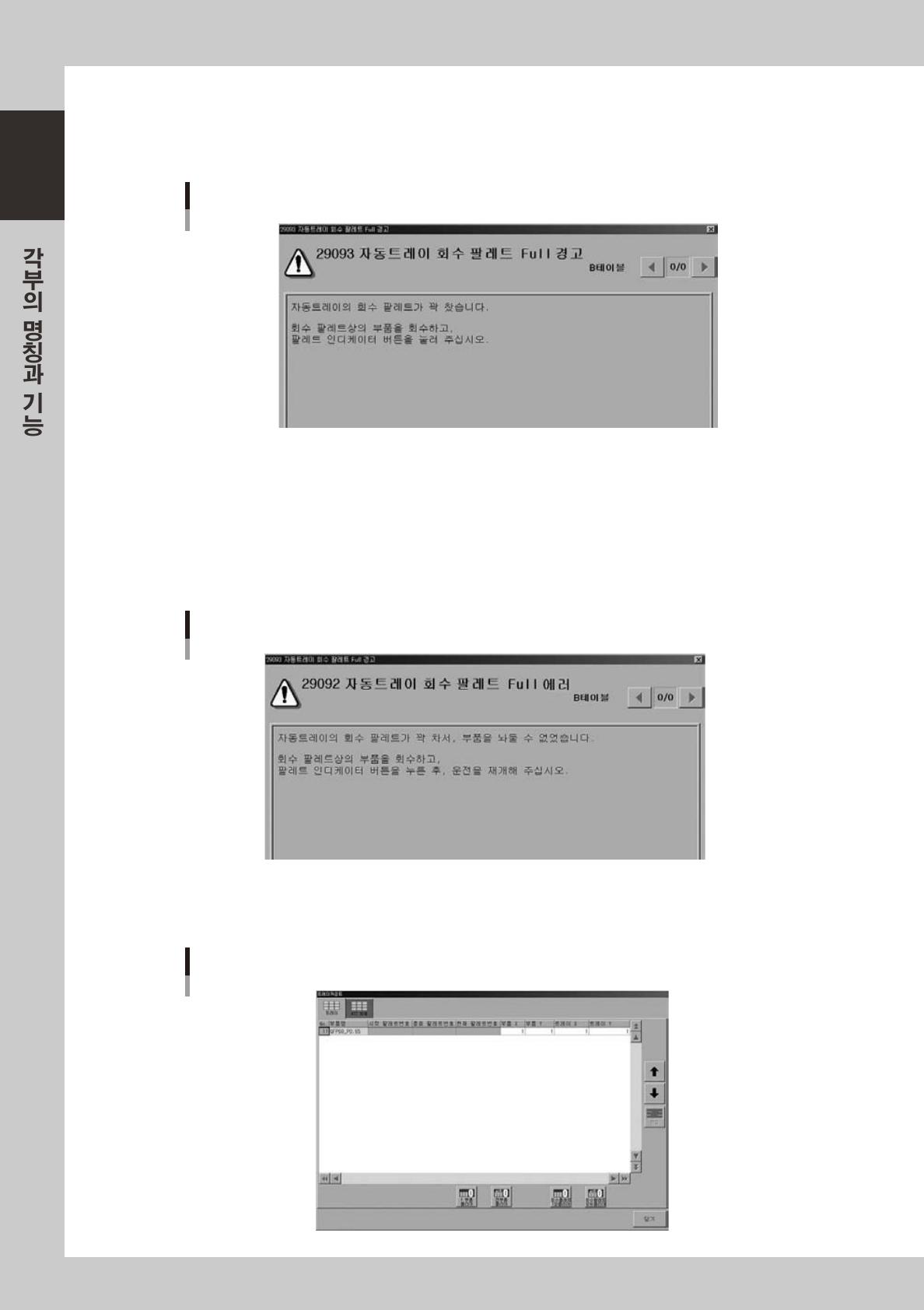

■ 운전중에 발생하는 에러내용과 처리방법
Ea29093: 회수 팔레트 Full 경고
모든회수팔레트가꽉찼을경우 ,하기의경고를표시합니다 .다음폐기동작까지는운전을계속합니다 .
자동트레이 회수 팔레트 Full 경고
68105-L4- 00
Ea29092: 회수 팔레트 Full 에러
모든회수팔레트가꽉차서 ,회수팔레트에부품을폐기할수없을경우는하기의에러가발생합니다 .장비는정지하므
로 ,다음과같은순서대로복귀시켜주십시오 .
1.회수팔레트를꺼내서부품을제거한후 ,원위치로되돌립니다 .
2.점멸하고있는인디케이터버튼을눌러서카운터를클리어합니다 .( 하기의화면상에서도클리어할수있습니다 .)
3.비상정지를해제하고 ,[RUN] 버튼을눌러서운전을재개합니다 .
자동트레이 회수 팔레트 Full 에러
28106-L4 - 0 0
회수팔레트의카운터클리어는상기의인디케이터버튼뿐만아니라셋업화면의「트레이카운트」로도실행할수있습니
다.
회수 팔레트 클리어
28107-L4-00
1-37
1
Ea29094: 자동트레이 팔레트 세팅 에러
회수팔레트의세팅에실패했을경우에표시합니다 .sATS 의도어를열어서 ,팔레트및매거진의위치가정확한지확인해
주십시오 .
■ 그 밖의 에러
No. 에러명칭 에러내용
Ea3989 회수팔레트설정에러
매거진N 번용회수팔레트로서설정되어있는팔레트번호가 ,매
거진N 번에속하는팔레트번호가아니다 .
Ea3990 회수팔레트설정에러
장비설정에서「회수팔레트 : 있음」으로설정되어있음에도불구
하고 ,회수팔레트번호가하나도설정되어있지않다 .
Ea3991 회수팔레트엑세스불가
A 테이블에서흡착한부품을회수팔레트로폐기하는것으로설정
되어있다 .(A 테이블은ATS 에엑세스할수없으므로 .)
Ea3992 회수팔레트부품사이즈에러
회수팔레트로폐기할부품사이즈XY 가회수팔레트에배치할수
있는최대부품사이즈XY 를초과했다 .
Ea3993 회수팔레트부품사이즈에러
회수팔레트로폐기하는설정의부품두께가회수팔레트에배치할
수있는최대부품두께를초과했다 .
Ea3994 회수유니트사용불가
폐기방법이「회수유니트」로설정되어있으나 ,덤프스테이션도
회수팔레트도사용할수없습니다 .
Ea3995 회수팔레트간섭에러
부품공급용도의팔레트와회수팔레트의부품두께등도고려한
결과 ,간섭할가능성이있다고여겨진다 .
n
요점
장비설정에 관계되는 파라미터의 변경방법은 , 별책「YS 시리즈 프로그래밍 메뉴얼」을 참조해 주십시오 .
제 2 장 기본적인 조작에 대해서
목차
1. 조작전에 2-1
1.1 비상정지의 해제방법 2-1
1.2 에러의 클리어 방법 2-2
1.3 대표적인 에러와 대처방법 2-3
2. 조작화면과 각종버튼 2-8
2.1 조작화면의 기본구성 2-8
2.2 셋업화면 2-11
2.3 장치화면 2-13
3. 장비의 기동과 종료 2-19
3.1 시작전 점검을 한다 2-20
3.2 장비를 기동한다 2-21
3.3 워밍업을 실행한다 2-23
3.4 컨베이어의 셋업을 실행한다 2-25
3.4.1 작업의흐름 2-26
4. 부품 공급 장치의 준비 2-29
4.1 테이프 피더 2-29
4.1.1 테이프의세팅 2-29
4.1.2 테이프전송피치설정 2-34
4.1.3 실장기에의설치 2-38
4.2 와이드 멀티스틱 피더 2-39
4.2.1 트랙과스틱의세팅 2-39
4.2.2 실장기에의설치 2-42
4.3 트레이체인저 (sATSII) 2-43
4.3.1 부품트레이를팔레트에세팅한다 2-44
4.3.2 팔레트를매거진에세팅한다 2-45
4.3.3 운전중의매거진이나팔레트의교환 2-47
5. 실장기측의 설정 2-49
5.1 부품 공급형태의 설정 2-49
5.2 동작확인 2-53
