3-27
3
3.10 흡착율 경고
이 화면은 , 흡착율경고 기능을 사용하고 있는 경우에 표시합니다 . 부품 흡착율의 저하를 부품별 , 헤드별로
확인할 수 있습니다 . 각각의 탭을 조작하여 표시를 전환합니다 .
흡착율은 , 탑재그룹 실장후에 리얼타임으로 갱신됩니다 . 다만 , 해당부품 또는 헤드가 미사용일 경우, 그 행
은 표시되지 않습니다 . 운전중인 흡착율 상태는 행의 색에 따라서 판별할 수 있습니다 .
■ 표시색 표
행 색깔 상태 흡착율 내용
흰색 100%~[ 주의 ( 황색 )]% 흡착율이[ 주의 ( 황색 )]%<x( 흡착율 )
≦
100% 일때 .
황색 주의 [ 주의 ( 황색 )]%~[ 경고 ( 적색 )]% 흡착율이[ 경고( 적색)]%<x(흡착율 )
≦
[주의( 황색 )]%일때.
적색 경고 [ 경고 ( 적색 )]%~0% 흡착율이0%
≦
x( 흡착율 )
≦
[ 경고 ( 적색 )]% 일때 .
분홍색 체크중 임의
흡착율이[ 경고 ( 적색 )]% 의범위에있을경우 ,[ 개별체크 ] 버
튼이나[ 전체체크 ] 버튼을클릭함으로 ,그행이「적색」→「분
홍색」으로변화합니다 .이상태일때 ,정지제어설정이되어
있을경우에도운전정지는되지않습니다 .
n
요점
[ ] 내 % 의 수치변경은 , 장비 설정내의 항목이 되므로 관리자 레벨의 권한이 필요합니다 .

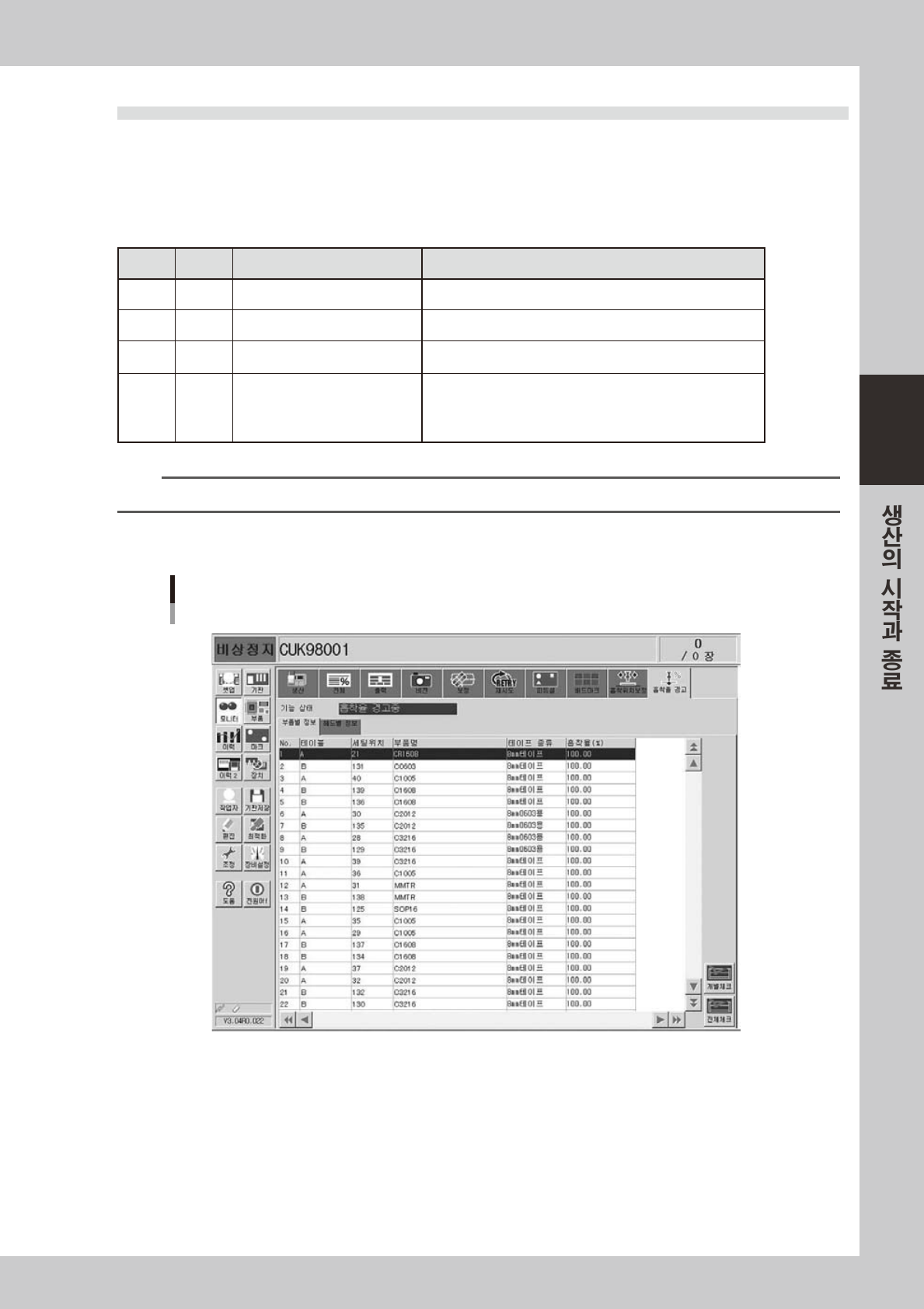

「부품별 정보」탭
모니터 : 흡착율 경고
부품별 정보
2 8321-L4 - 0 0
•
No.
부품번호 ( 부품정보데이터 No.) 를표시합니다 .
•
테이블
이부품을사용하는테이블을표시합니다 .
•
세팅위치
이부품이세팅되어있는피더의세팅위치를표시합니다 .
•
부품명
부품명칭을표시합니다 .
3-28
3
•
테이프 종류
사용하고있는테이프의종류를표시합니다 .
•
흡착율 (%)
부품별흡착율을표시합니다 .아래와같은식으로산출합니다 .
1-([ 에러횟수 ] ÷ [ 소비수 ])= 흡착율
「헤드별 정보」탭
모니터 : 흡착율 경고
헤드별 정보
2832 2 - L4 -00
•
테이블
대상테이블을표시합니다 .
•
헤드 No.
사용하고있는헤드의번호를표시합니다 .
•
헤드 타입
사용하고있는헤드의타입을표시합니다 .
•
흡착율 (%)
헤드별흡착율을표시합니다 .아래와같은식으로산출합니다 .
1-([ 에러횟수 ] ÷ [ 소비수 ])= 흡착율
•
[ 개별 체크 ] 버튼
흡착율에이상이생긴부품 (「적색」으로표시된행 ) 중에서임의의부품 ( 행 ) 을선택하여 ,이버튼을누르면 ,그부품
이「체크중상태」가됩니다 .
•
[ 전체 체크 ] 버튼
이버튼을누르면 ,흡착율에이상이생긴부품 (「적색」으로표시된행 ) 모두가「체크중상태」로됩니다 .
3-29
3
■ 「 체크중 상태」란
체크중상태란 ,[ 개별체크 ] 버튼또는[ 전체체크 ] 버튼을클릭함으로서 ,그시점의흡착율을기억하여 ,이후의흡착율
이개선혹은악화했을경우에색깔변화로알려주는것입니다 .이로인해 ,흡착율에이상이생긴부품에대하여 ,그시점
의흡착율을기억 ( 체크중상태 ),그후에 ,이상원인을제거하고동작했을때 ,개선된경우는「분홍색→황색」으로변화
됩니다 .또한 ,흡착율이더욱악화된경우 ,「분홍색→적색」으로변화하여개선이적절치않음을나타냅니다 .흡착율에
동반한색의상태추이에대하여 ,주의 ( 황색 )=99.00%,경고 ( 적색 )=95.00% 로설정되어있는경우를예로 ,아래그
림에나타냅니다 .
흡착율 변화에 동반하는 색의 상태추이
100
99
98
97
96
95
94
흡착율 %
시간
황색으로 변화
시작(백색)
황색으로 변화(개선)
적색으로 변화
적색으로 변화(악화)
[체크] 버튼 ON
분홍색으로 변화
체크중 상태 시작
27305-L4-00
참고
「체크중 상태」의 행은 , 그 시점의 흡착율을 기억해서 , 그 이후의 흡착율 추이에 대하여 색의 변화처리를 합니다 .
