테이프 종류

사용하고있는테이프의종류를표시합니다 .

•

흡착율 (%)

부품별흡착율을표시합니다 .아래와같은식으로산출합니다 .

1-([ 에러횟수 ] ÷ [ 소비수 ])= 흡착율

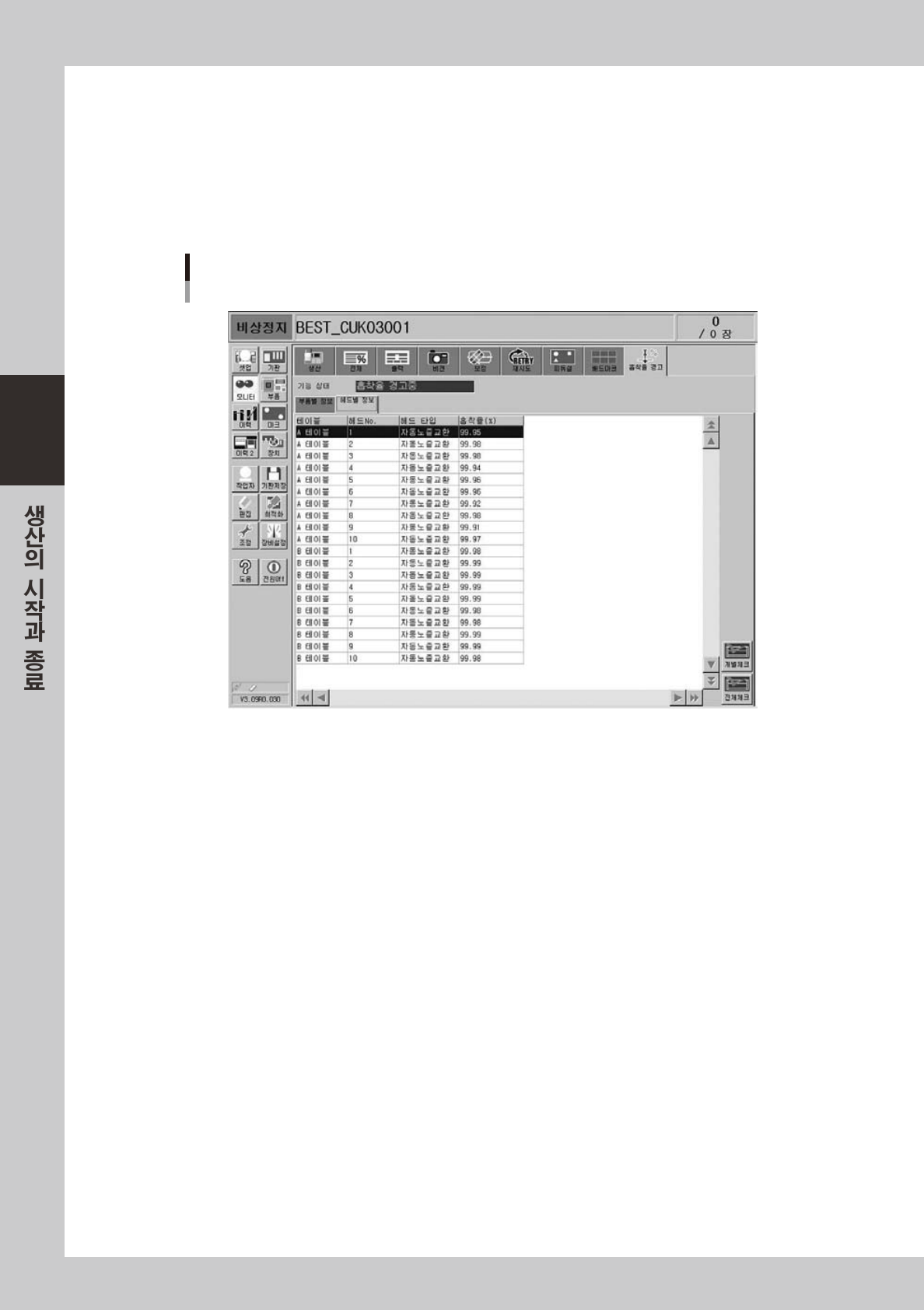

「헤드별 정보」탭

모니터 : 흡착율 경고

헤드별 정보

2832 2 - L4 -00

•

테이블

대상테이블을표시합니다 .

•

헤드 No.

사용하고있는헤드의번호를표시합니다 .

•

헤드 타입

사용하고있는헤드의타입을표시합니다 .

•

흡착율 (%)

헤드별흡착율을표시합니다 .아래와같은식으로산출합니다 .

1-([ 에러횟수 ] ÷ [ 소비수 ])= 흡착율

•

[ 개별 체크 ] 버튼

흡착율에이상이생긴부품 (「적색」으로표시된행 ) 중에서임의의부품 ( 행 ) 을선택하여 ,이버튼을누르면 ,그부품

이「체크중상태」가됩니다 .

•

[ 전체 체크 ] 버튼

이버튼을누르면 ,흡착율에이상이생긴부품 (「적색」으로표시된행 ) 모두가「체크중상태」로됩니다 .

3-29

■ 「 체크중 상태」란

체크중상태란 ,[ 개별체크 ] 버튼또는[ 전체체크 ] 버튼을클릭함으로서 ,그시점의흡착율을기억하여 ,이후의흡착율

이개선혹은악화했을경우에색깔변화로알려주는것입니다 .이로인해 ,흡착율에이상이생긴부품에대하여 ,그시점

의흡착율을기억 ( 체크중상태 ),그후에 ,이상원인을제거하고동작했을때 ,개선된경우는「분홍색→황색」으로변화

됩니다 .또한 ,흡착율이더욱악화된경우 ,「분홍색→적색」으로변화하여개선이적절치않음을나타냅니다 .흡착율에

동반한색의상태추이에대하여 ,주의 ( 황색 )=99.00%,경고 ( 적색 )=95.00% 로설정되어있는경우를예로 ,아래그

림에나타냅니다 .

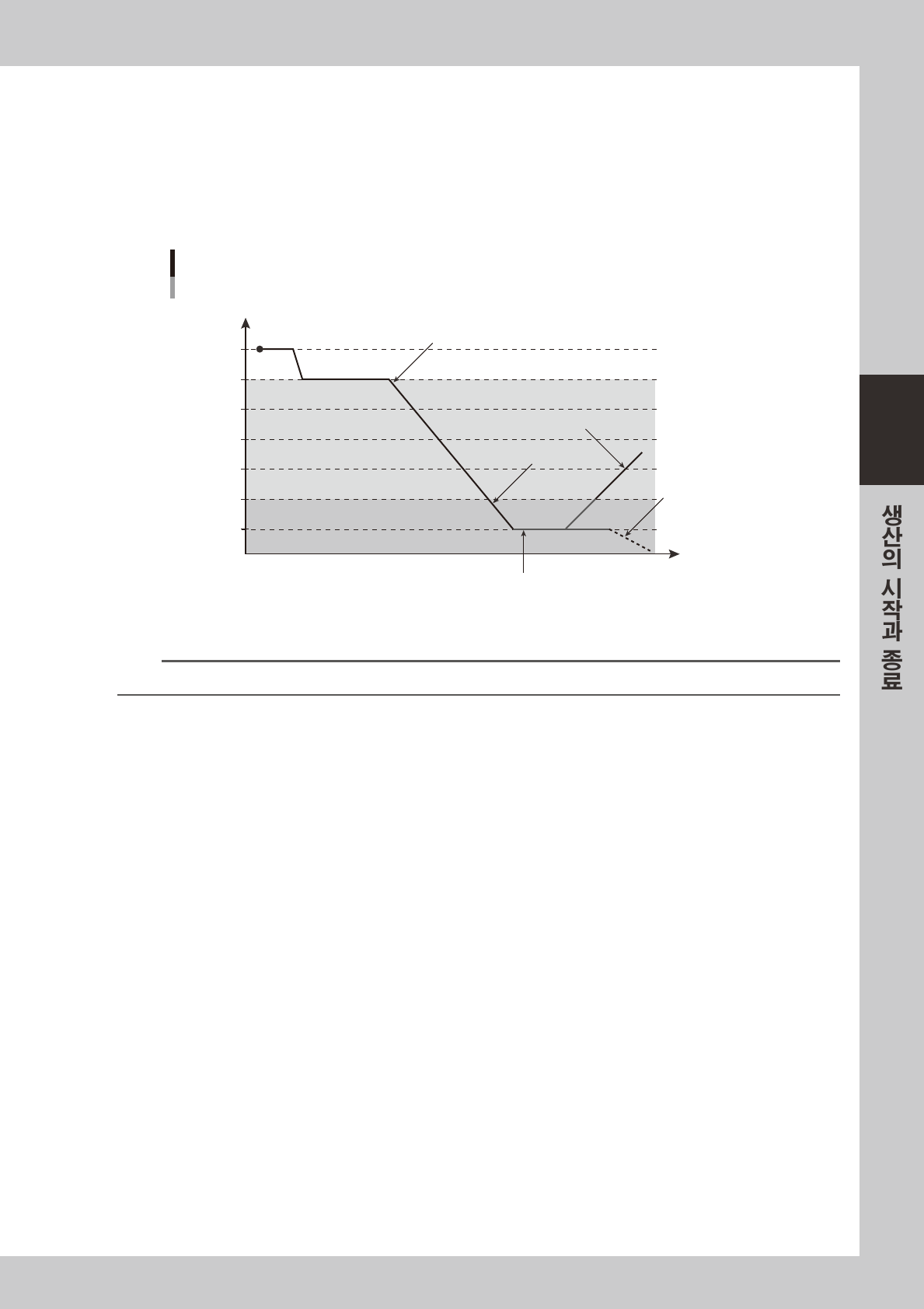

흡착율 변화에 동반하는 색의 상태추이

100

흡착율 %

시간

황색으로 변화

시작(백색)

황색으로 변화(개선)

적색으로 변화

적색으로 변화(악화)

[체크] 버튼 ON

분홍색으로 변화

체크중 상태 시작

27305-L4-00

참고

「체크중 상태」의 행은 , 그 시점의 흡착율을 기억해서 , 그 이후의 흡착율 추이에 대하여 색의 변화처리를 합니다 .
