3. 생산중의 모니터 표시
생산중에운전상태를확인하고싶을때는[ 모니터 ] 버튼을누르면됩니다 .「생산」,「전체」,「출력」,「비젼」,「보
정」,「재시도」,「흡착위치보정」,「흡착율경고」탭을선택하면실장중의정보를확인할수있습니다 .
참고
듀얼 레인에서 양측 레인을 사용해서 생산할 경우는 , 「생산」,「출력」,「피듀셜」,「배드마크」에 레인 전환버튼이 표시됩니다 .
3.1 생 산
이 화면은 , 현재 생산하고 있는 장비의 상태를 실시간 정보로 장비 레이아웃 화면상으로 표시합니다 .
장비 상에 어떠한 에러가 발생했을 때 이 화면을 열면 , 발생한 에러와 작업지시 , 경고 등의 상태를 확인할
수 있습니다 . 발생장소를 실장테이블 , 피더 , 반송부로 크게 분류하고 , 에러가 발생한 곳은 색을 바꿔서 장
비 레이아웃 화면상에 알기 쉽게 표시합니다 .

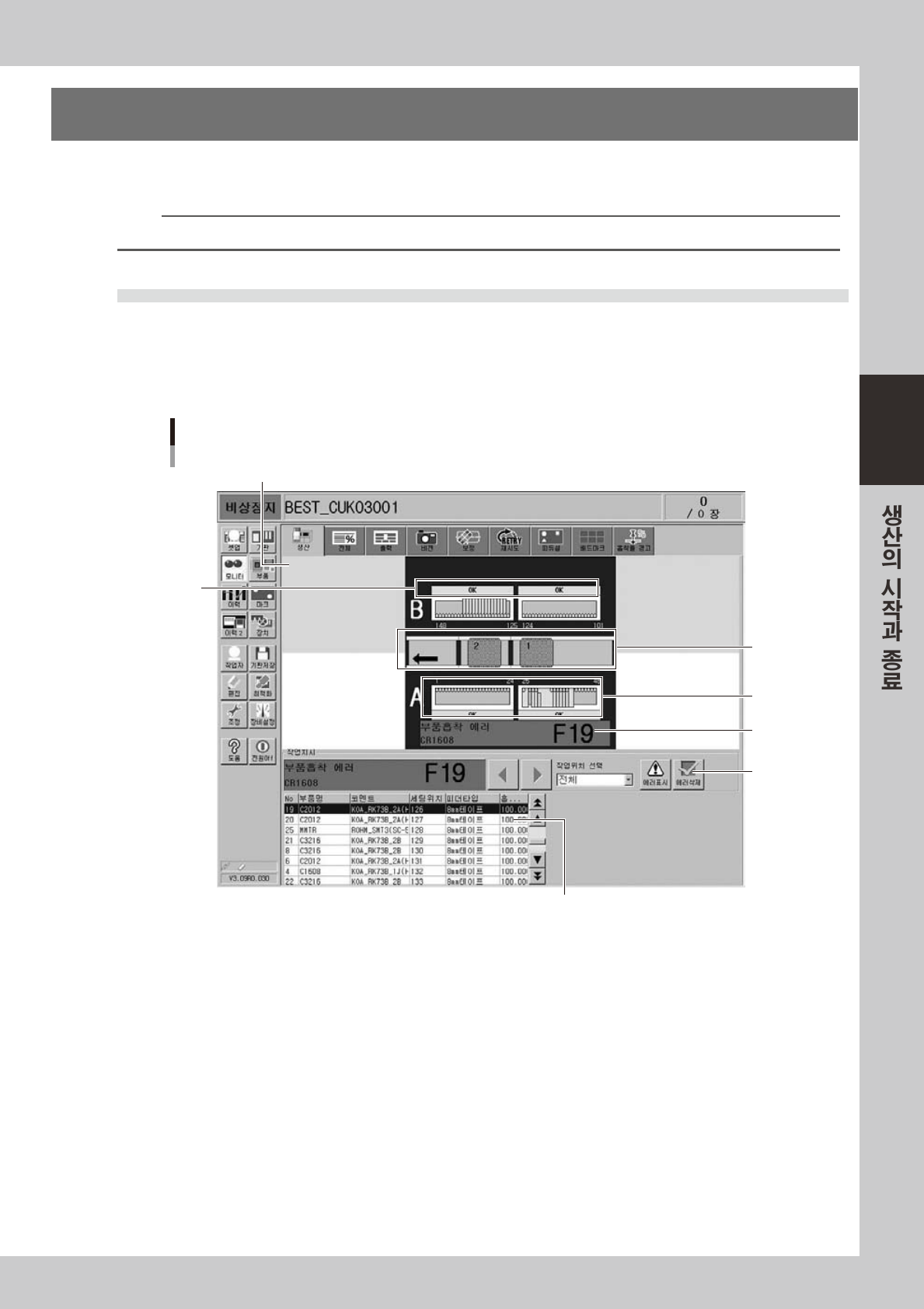

모니터：생산
장비 뒤쪽은 배경에 색을 넣어서 표시
1
2
4
3
5
6
28312-L 4-0 0
1. 반송위치표시 영역
반송에관한에러나작업지시 ,경고가발생했을때 ,전용표시영역에스테이터스를표시합니다 .
위험감지센서가반응하고있을때는 ,에러가발생하고있는기판이반투명의적색으로표시됩니다 .
기판고정위치나기판대기위치의센서가반응하고있을때에는 ,기판고정위치나기판대기위치에있는기판이반투명의
녹색으로표시됩니다 .
2. 피더위치표시 영역
현재생산하고있는기판의「부품정보」-「피더세팅위치」를참조하여 ,부품이등록된피더세팅위치에피더를표시합니다 .
부품이등록되지않은피더세팅위치에는아무것도표시되지않습니다 .
3. 피더플레이트 위치표시 영역
사용하고있는피더에서에러와작업지시 ,경고가발생하지않았을때는「OK」라고표시합니다 .
사용하고있는피더에서에러와작업지시 ,경고가발생했을때는「nParts」(n 은발생수 ) 라고표시합니다 .
3-14
3
4. 실장테이블 위치표시 영역
이영역은각실장테이블별로배치되어있습니다 .특정한실장테이블상에서에러와작업지시 ,경고가발생했을때 ,해당
실장테이블전용의표시영역에위치를표시합니다 .같은실장테이블에복수의에러와작업지시 ,경고가발생했을경우는 ,
최우선항목을표시합니다 .
에러와작업지시 ,경고가발생하지않은때는아무것도표시되지않습니다 .
5. 작업지시 메시지표시 영역
•
작업위치 선택
에러와작업지시 ,경고가발생했을때에에러클리어가되지않은위치를드롭다운리스트박스안에서선택합니다 .
드롭다운리스트박스에는 ,작업을필요로하는위치만표시됩니다 .
참고
레이아웃 상의 에러가 된 영역을 클릭하여 작업위치를 선택할 수 있습니다 . 다만 , 에러와 작업지시 , 경고가 발생하지 않은 영
역은 클릭해도 작업위치를 선택할 수 없습니다 .
•
작업지시
「작업위치선택」에서선택된작업위치의에러클리어가되지않은에러와작업지시 ,경고에대하여앞으로대응할작업을
메시지로표시합니다 .복수의에러가발생한경우는 ,대응할작업중에서최우선항목부터순서대로표시합니다 .
좌우화살표버튼을눌러서다른작업지시메시지로전환할수있습니다 .
[ 에러표시 ] 버튼
이버튼을누르면「작업지시」에표시된에러와작업지시 ,경고의상세내용 ,대책방법을참조할에러메시지대화창이표
시됩니다 .
[ 에러삭제 ] 버튼
「작업지시」에서대상이된에러와작업지시 ,경고의복구작업이완료되었을때에이버튼을눌러주십시오 .이버튼을
누르면대상의작업지시메시지내용은복구완료로간주되어 ,자동운전을재개할수있습니다 .
다만 ,미복구된작업 ( 경고이외 ) 이남아있을경우는 ,자동운전을재개할수없습니다 .
6. 사용부품 상세표시 영역
현재생산중인프로그램에서사용하고있는부품의기본정보를표시합니다 .에러가발생한데이터는색을바꿔서표시합
니다 .
참고
장비 전체에서 에러가 발생했을 때는 , 전체영역의 배경이 청색으로 표시됩니다 .
3-15
3
3.2 전체
이 화면은 현재 생산중인 기판의 장수와 생산상태를 리얼타임 정보로 표시합니다 . 생산시에 이 화면을 열어
두면 편리합니다 . 생산기판의 전환을 실행하면 모든 정보가 클리어됩니다 .

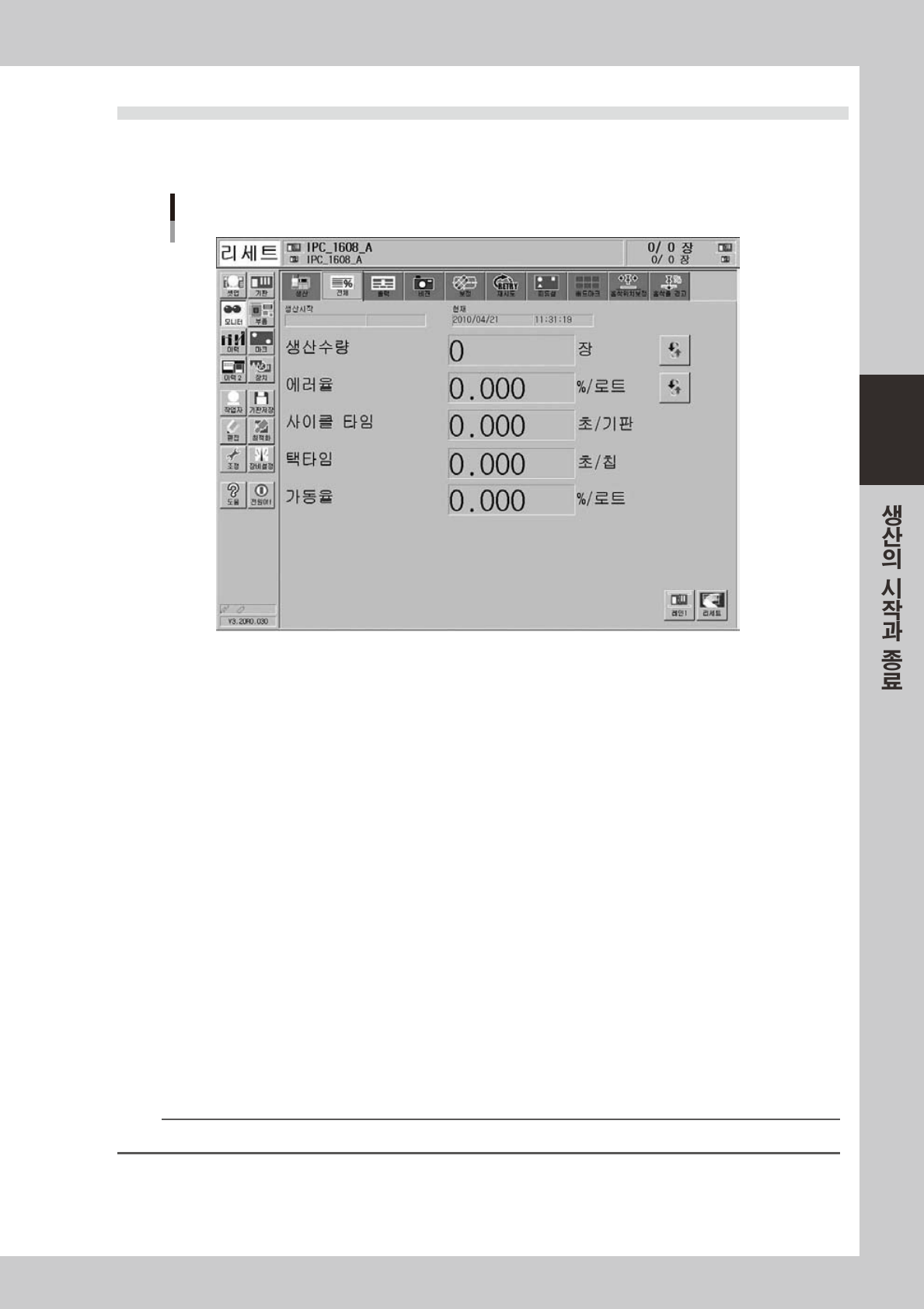

모니터 : 전체
28313-L 4-10
•
생산시작
현재생산중의기판데이터를전환했을때의날짜와시간을표시합니다 .
•
현재
이화면을표시했을때기계내의시스템시계의시간이표시됩니다 . 이화면이변경되면표시시간도변경됩니다 .
•
생산수량
현재생산중인기판데이터를전환하고나서의생산된기판장수입니다 .도중에리세트한기판데이터는도중탑재하지
않는한카운트되지않습니다 .
•
에러율
현재생산중인기판데이터로전환되고나서현재까지의흡착미스 ,인식미스에의해폐기된부품의모든소비부품에대한
비율입니다 .1 기판생산종료시에데이터는변경됩니다 .
폐기부품수 / 전부품의소비수 X100= 에러율
•
사이클 타임
기판 1 장당실장시간의평균입니다 .실장이완료되면데이터는변경됩니다 .사이클타임에는피듀셜등의기판마크인식
시간 ,부품흡착시간 ,부품인식시간 ,실장시간 ,재시도동작시간 ,부품폐기시간 .노즐체인지시간이포함됩니다 .반송시
간과정지시간 ( 에러정지 ,「STOP」버튼에의한정지시간등 ) 은포함되지않습니다 .
•
택타임
부품1 점의실장에걸리는시간 ( 초 / 기판 ) 입니다 .흡착부터실장까지의 1 시퀀스에걸리는시간을 ,그시퀀스로실장한
부품수로나눈시간입니다 .
표시는스테이지 1 을사용함과스테이지 2 를사용함에따라달라집니다 .
스테이지 2 를사용할경우에는「택트전체」,「택트스테이지 1」,「텍트스테이지 2」의3 종류의표시를전환할수있습니다 .
n
요점
택트 전체는 ,「택트 스테이지 1」또는「택트 스테이지 2」중에서 늦은 쪽이 표시됩니다 .
