3-6
3

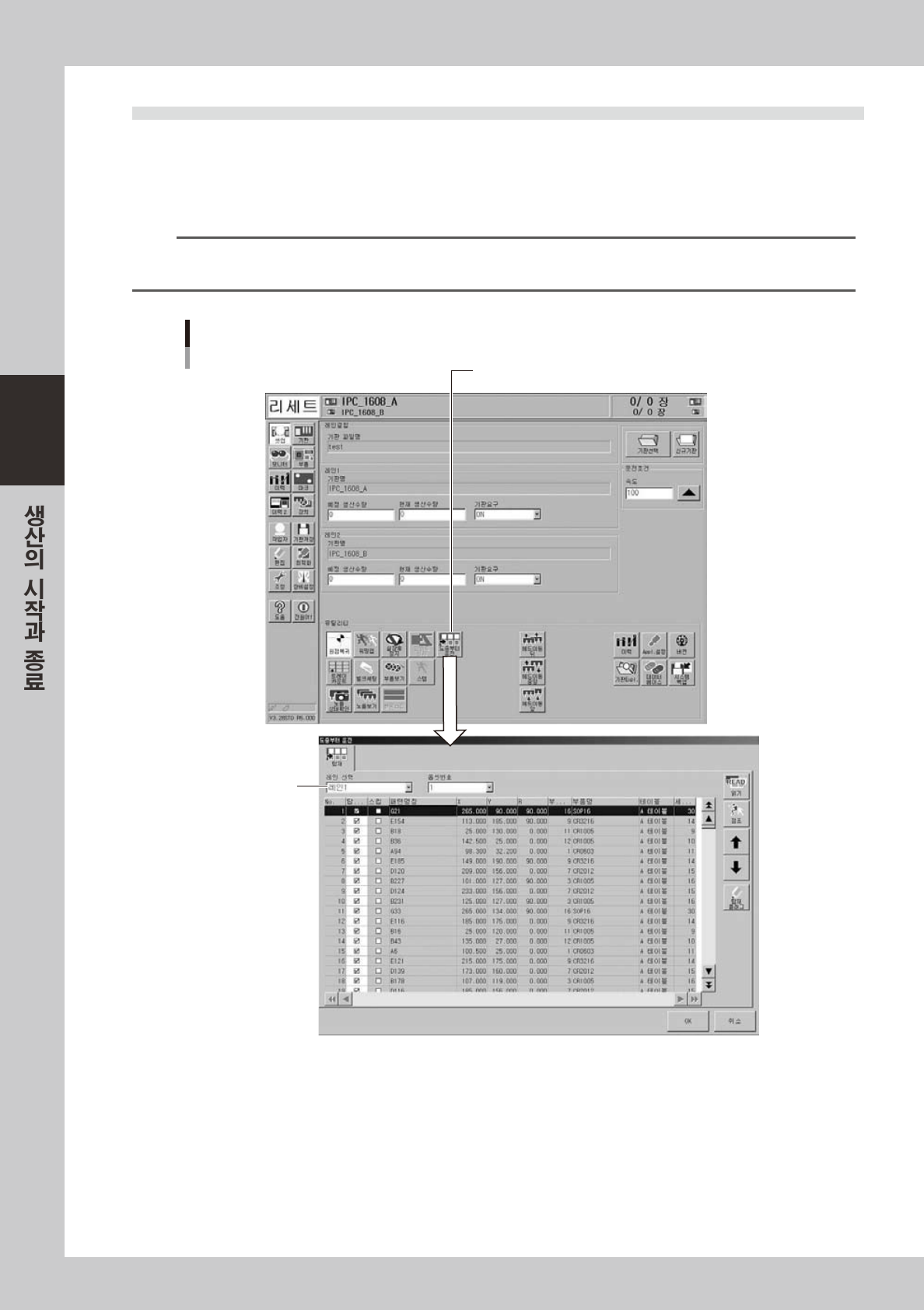

1.1 「도중부터 운전」을 사용한다
「셋업」화면의 [ 도중부터 운전 ] 버튼을 누르면 , 「도중부터 운전」대화창이 열립니다 .
기판의 생산도중에 리세트한 데이터를 계속해서 실장하고 싶은 경우나 , 특정의 블록 또는 특정의 탑재 포인
트만 실장하고 싶은 경우에 사용합니다 . 이 기능은 설정후 첫번째 기판에만 유효하고 , 그다음 기판부터는
일반적인 탑재작업을 합니다 .
n
요점
듀얼 레인에서 양측 레인을 사용해서 실장할 경우는 ,「도중부터 운전」대화창 박스의「레인 선택」박스에서 조작할 레인으로
전환한 후에 사용해 주십시오 .
[도중부터 운전] 버튼
[레인 선택] 박스
「도중부터 운전」화면
듀얼 레인의 예
28304-L4-20
3-7
3

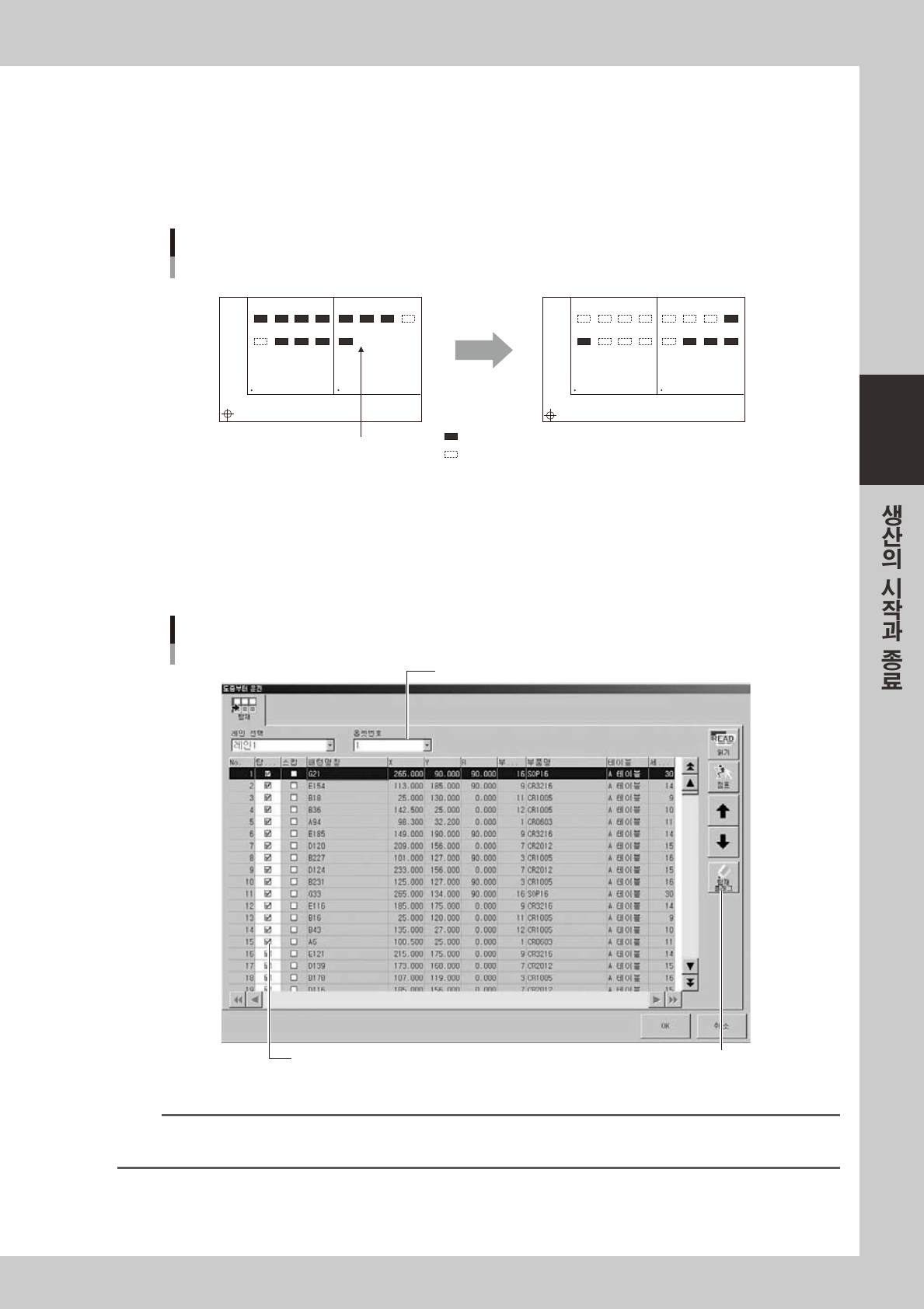

1.1.1 저장되어 있는 데이터 읽기
자동운전을 도중에서 리세트하면 자동적으로 그 때의 상태가 저장됩니다 . 「도중부터 운전」대화창의 [ 읽기 ]
버튼을 누르면 , 작업을 중단했을 때의 정보가 읽혀집니다 . 자동운전을 재개하면 , 정지되었던 시점의 상태부
터 계속해서 부품을 실장할 수 있습니다 . 또한 , 에러에 관한 정보도 저장되어 있기 때문에 , 여러가지 이유
로 탑재되지 않은 데이터의 실장도 실행합니다 .
저장되어 있는 데이터의 읽기후
자동운전 재개
1
5
블록 NO.1
실장재개
블록 NO.2
2
6
3
7
4
8
1
5
2
6
3
7
4
8
1
5
블록 NO.1 블록 NO.2
2
6
3
7
4
8
1
5
2
6
3
7
4
8
: 탑재
: 미탑재
리세트
27304-L4-00
1.1.2 탑재 플래그의 편집
탑재번호를 지정함에 따라 , 특정의 탑재포인트만 실장할 수 있습니다 . 또한 실장도중에 정지 , 리세트한 경
우 , [ 읽기 ] 버튼을 누르고 데이터를 읽은 후 [ 탑재 플래그 ] 버튼으로 각 탑재포인트의 「탑재완료」수정을
할 수 있습니다 .
[탑재 플래그]버튼
탑재 플래그의 편집
「옵셋번호」선택박스
탑재완료 플래그
28305-L4 -10
n
요점
분할기판용 옵셋기능을 사용하고 있는 경우는 ,「옵셋번호」를 선택함으로서 블록별 탑재데이터 편집도 가능합니다 .
단 , 이 기능은 첫번째 기판에만 유효하고 , 다음 기판부터는 일반적인 탑재작업을 행합니다 .
3-8
3

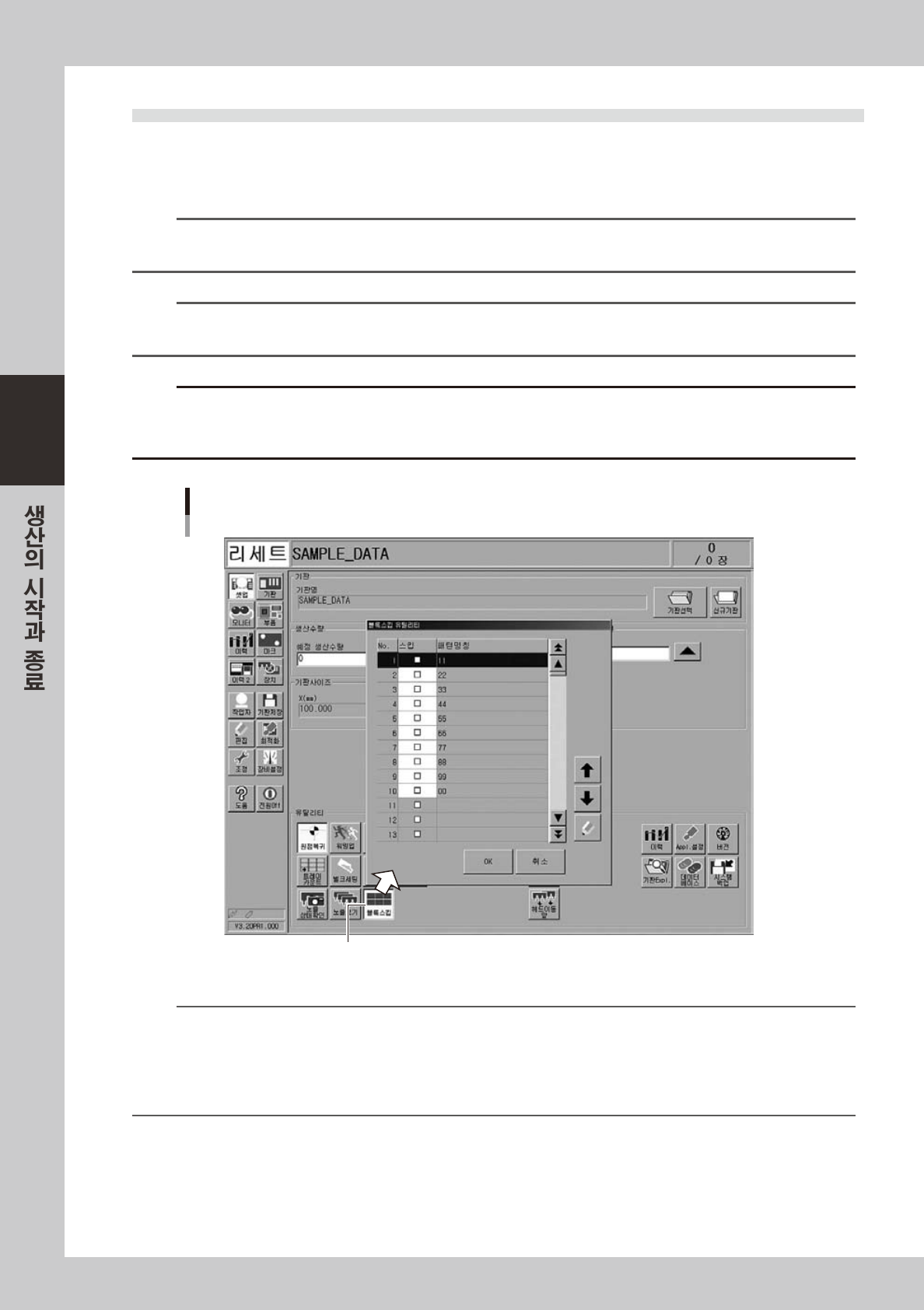

1.2 「블록스킵 기능」을 사용한다
블록전개된 기판데이터를 읽으면 , 셋업 화면의 [ 블록스킵 ] 버튼이 활성화 됩니다 .
이 버튼을 누르면 ,「블록스킵 유틸리티」대화창이 표시됩니다 . 이 기능은 , 블록단위로 탑재를 스킵할 경우
에 사용합니다 .
n
요점
듀얼 레인에서 양측 레인을 사용해서 생산을 실행할 경우는 , 레인 전환버튼으로 조작할 레인을 전환시켜서 조정과 확인을 해
주십시오 .
n
요점
블록스킵 기능은 , 블록전개 ( 참고데이터 있음 ) 를 실행한 데이터만 사용할 수 있습니다 . 블록전개에 대해서는 , YS 시리즈 프
로그래밍 메뉴얼을 참고해 주십시오 .
c
주의
이 기능은 어플리케이션 VGOS V3.11STD R1.000 이후에서 사용할 수 있습니다 .
대상 버전 이전의 어플리케이션에서 작성한 기판데이터를 사용할 경우는 , 블록전개를 재실행해야 할 필요가 있습니다 .
또 , 블록전개를 실행하기 전의 기판데이터에 블록 옵셋수가 512 이상의 경우 , 이 기능은 사용할 수 없습니다 .
[블록스킵] 버튼
「블록스킵」화면
2830 6- L 4 - 00
n
요점
이 기능이 유효로 되어 있을 경우는 , [ 블록스킵 ] 버튼이 ON( 눌러져 있는 상태 ) 으로 되어 있습니다 .
무효로 할 경우는 , ON 으로 되어 있는 [ 블록스킵 ] 버튼을 눌러서 OFF 로 해 주십시오 .
또한 , 다른 이름의 기판명을 읽어들인 경우나 , 전원을 OFF 한 경우에도 기능은 무효로 됩니다. 이럴 경우, 「셋업」화면의 [ 블
록스킵 ] 버튼은 자동으로 OFF 됩니다 .
[ 블록스킵 ] 버튼이 OFF 로 되어 있으면 , 블록단위의 스킵은 실행되지 않습니다 .
