■ I/O 수동조작

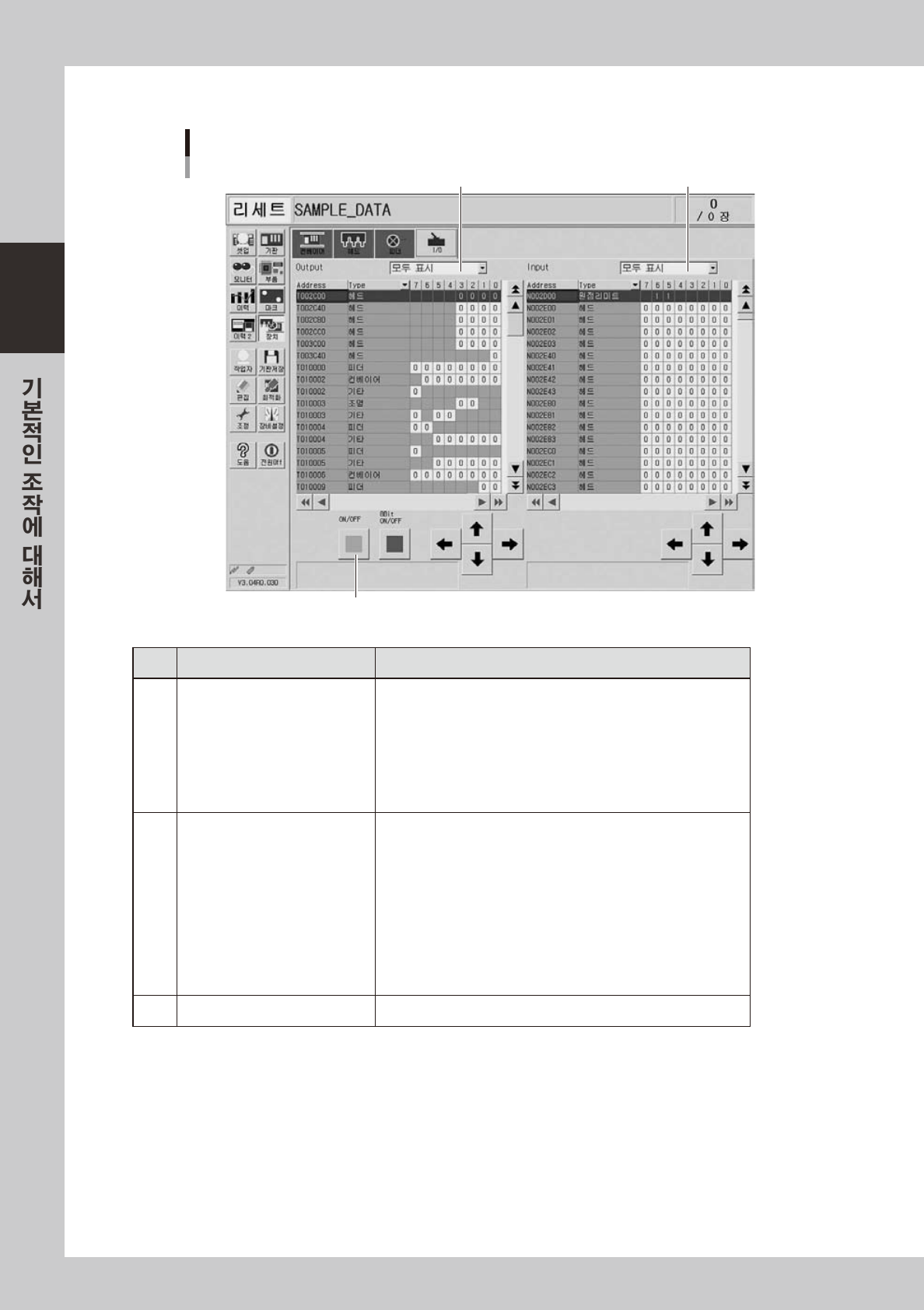

「장치」ー「I/O」화면
1 2
3
2 8212-L4 - 00
버튼명 기능
1
Output 측표시섹션전환
Output 측의표시섹션을전환합니다 .
•
피더
•노즐스테이션
•
덤프스테이션
•
컨베이어
•
헤드
• 블로우 스테이션
•
기타
2
Input 측표시섹션전환
Input 측의표시섹션을전환합니다 .
•
인터락
•
원점리미트
•
피더
•
노즐스테이션
•
컨베이어
•
예비
•
덤프스테이션
•
헤드
•
블로우스테이션
•
기타
3
ON/OFF 전환 커서로선택되어있는부위의밸브를ON/OFF 합니다 .
2-19
2
3. 장비의 기동과 종료
장비의기동과종료는조작화면의표시에따라실행해주시기바랍니다 .기본적인흐름을다음과같이표시합니
다.
장비의 기동과 종료
생산(운전)
비상정지 버튼을 누른다
원점 위치로 이동한다
장비의 전원 스위치를 OFF로 한다
시작전 점검을 한다
원점복귀를 실행한다
오퍼레이터를 지정한다
[전원OFF] 버튼을 누른다
프로그램이 로드되어
원점복귀 화면이 표시된다
원점위치 이동화면이 표시된다
종료화면이 표시된다
생산종료
셋업화면이 표시된다
장비의 전원스위치를 ON으로 한다
27201-L4-00
2-20
2
3.1 시작전 점검을 한다
e
전원을 투입하기 전에 , 다음 항목을 확인하시기 바랍니다 .
w
경고
점검은 반드시 비상정지 버튼이 눌러진 상태에서 실행하시기 바랍니다 .
■ 시작전 점검일람
점검부위 점검내용
전원 장비정면에서봤을때우측아래의전원박스에설정전원이접속되어있을것 .
안전커버 안전커버가닫혀있을것
피더
피더플레이트에확실히고정되어 ,들떠있지않을것 .
피더상에이물질이없을것 .
컨베이어 컨베이어상에이물질이없을것 .컨베이어아래에푸쉬업핀등의유니트가끼어있지않을것 .
헤드 노즐이정상적인상태로세팅되어있을것 .
노즐 노즐의파손 ,솔더묻음 ,버핑동작의상태가양호할것 .
일 괄 교 환 대 차（옵 션）
플레이트상에이물질이없을것 .일괄교환대차의피더플레이트에부품피더가확실하게고정
되어있을것 .또 ,칩이나먼지등이부착되어있지않을것 .
외부공급장치 ( 옵션 )
(sATSII)
팔레트스테이지상에팔레트가없을것 .
매거진도어가닫혀있을것 .
매거진에서팔레트가스테이지쪽으로나와있지않을것 .
sATSII 는「RUN」으로되어있을것 .
QFP덤프스테이션 ( 옵션 ) 피더플레이트에확실하게고정되어있을것 .또 ,칩이나먼지등이부착되어있지않을것 .
회수팔레트 ( 옵션 )
회수팔레트가소정의위치에세팅되어있을것 .
회수팔레트상에부품이없을것 .
w
경고
표시등은 장비상태를 나타내는 중요한 기기입니다 . 운전중에는 녹색 , 에러발생시와 인터락중에는 황색 , 비상정지 상태에는
적색 ( 흰색 ) 등이 점등됩니다 . 표시등의 녹색등이 점등되어 있을 때는 절대로 신체의 일부를 가동 범위내에 넣지 마십시오 .
c
주의
일괄교환대차를사용할경우 ,대차가세팅되어있지않으면장비를가동할수없습니다 .
