2-11
2

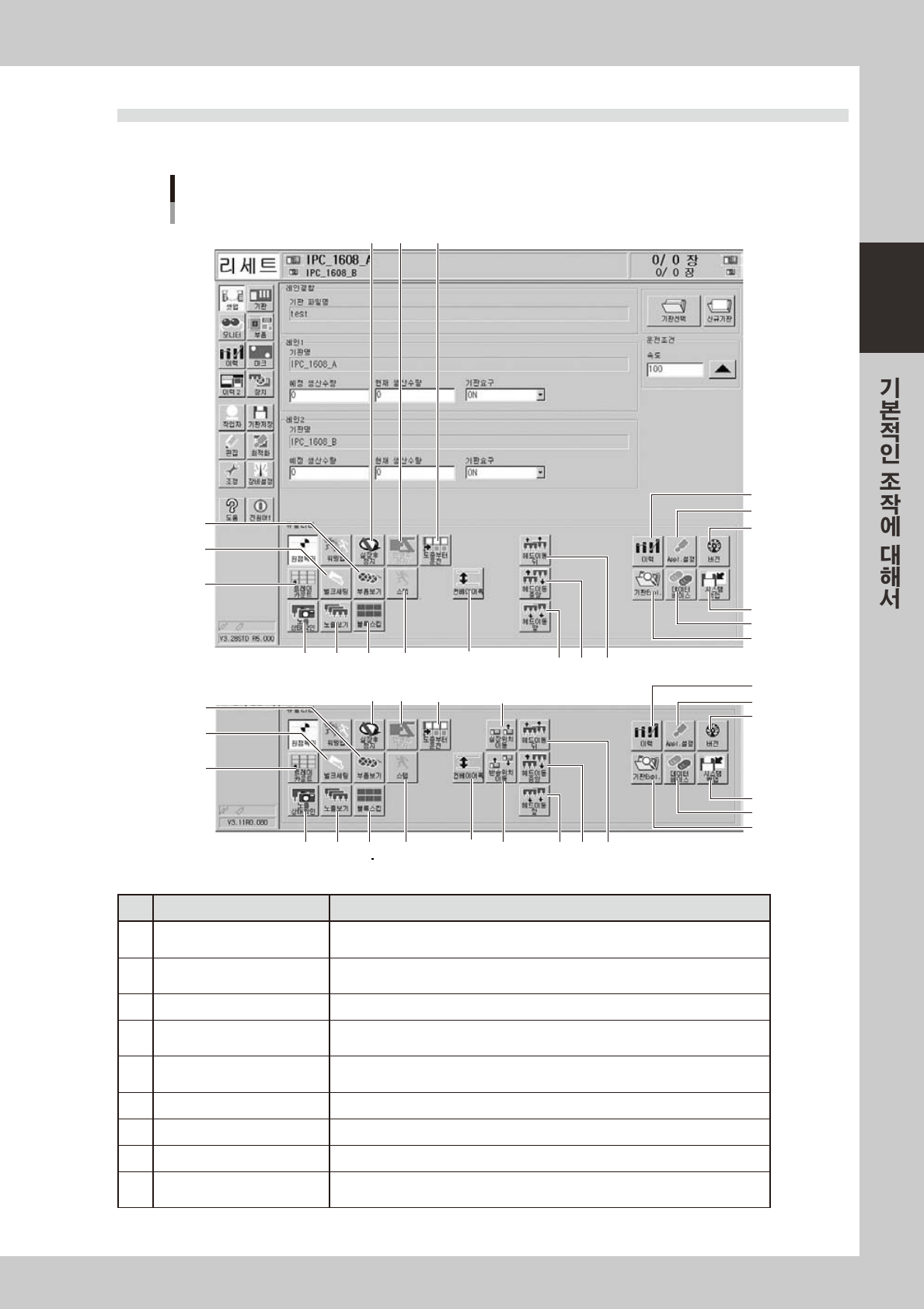

2.2 셋업화면
「셋업」화면에서 표시되는 각 버튼의 내용과 기능에 대해서 설명합니다 .
「셋업」화면
■ 싱글 레인/듀얼 레인
■ 듀얼 스테이지
1
2
3
4
5
6
7 8 9
10
11
1614
13
12
22
22
18 19 20 21
17
15
1
2
3
4
5
6
7 8 9
10
11
1614
13
12
19 20 21
15
28203-L4-20
버튼명 기능
1 이력
생산이력의저장및이력 1,2 의항목중에필요한것을선택해서 ,저장 ,삭제 ,미
디어분리등을실행할수있습니다 .
2 Appl. 설정
장비의화면표시에관한설정이나작업자에추가 / 삭제 ,패스워드의설정등을실
행할수있습니다 .
3 버전 어플리케이션 ,시스템등의버전정보가표시됩니다 .
4 시스템백업
장비를가동하기위해필요한기계좌표 ,정도정보 ,옵션장비정보 ,기본좌표등
의장비복원에필요한데이터의백업이나복원조작을실행할수있습니다 .
5 데이터베이스
생산에필요한부품이나마크정보에관한데이터베이스의백업이나복원및데이터
베이스의소재장소의설정을할수있습니다 .
6 기판 Expl. 기판데이터의이동이나백업 ,복원 ,복사등을실행할수있습니다 .
7 실장후정지 실장결과등의확인 ,다음장비로의기판흐름을정지시킬수있습니다 .
8 반송후정지 실장한기판을다음장비에반출한후 ,장비를정지시킬수있습니다 .
9 도중부터운전
실장중 ,어떠한원인으로장비를정지시켜서 ,리세트된후 ,계속해서탑재위치에
서실장을다시시작할경우에사용합니다 .

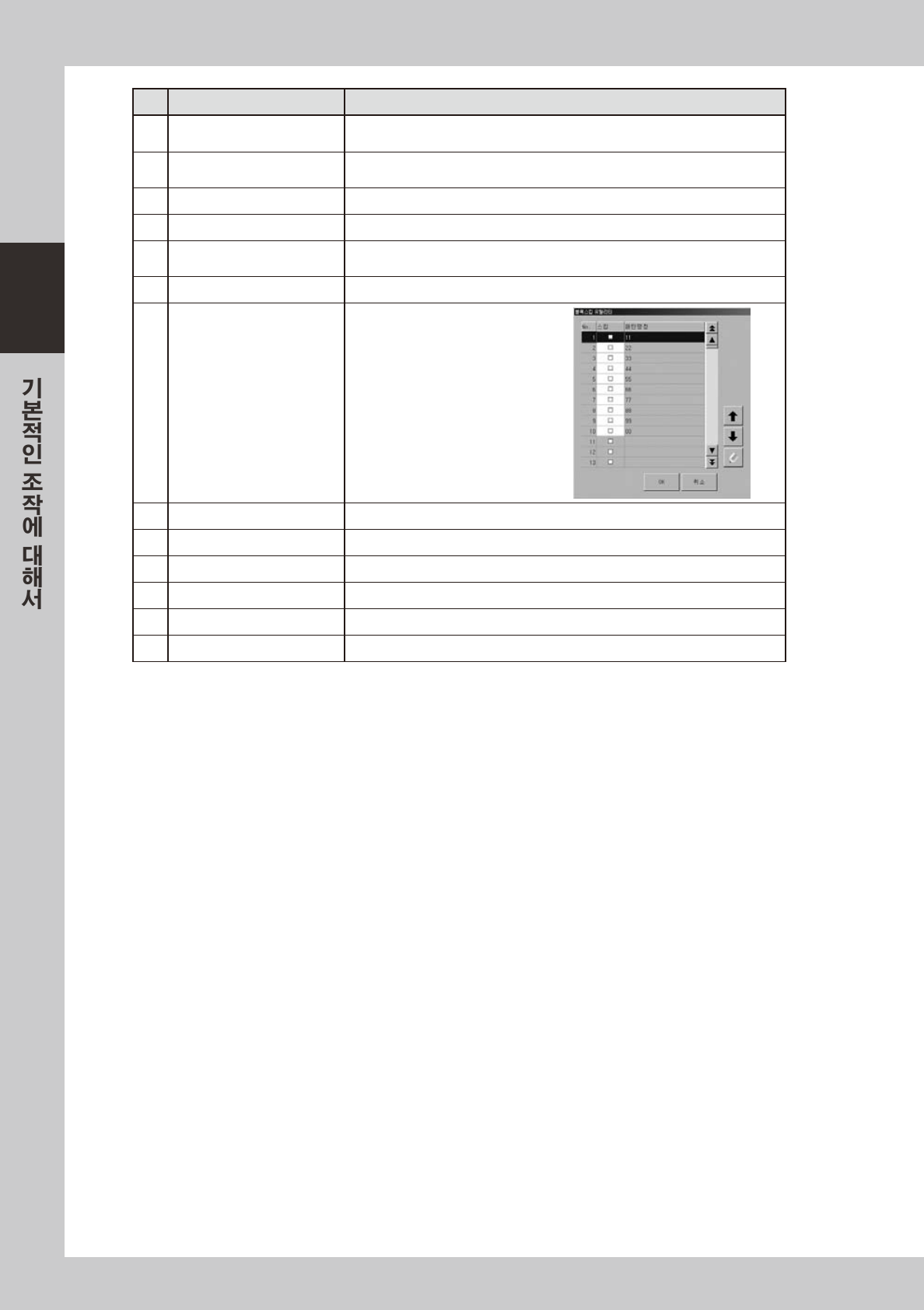

2-12
2
버튼명 기능
10 스텝
초품실장이나테스트실장시,또는트러블분석시에목적위치에서일시정지를시킬
때사용합니다 .
11 부품보기
생산셋업시에앞으로생산하기위한부품종류나장착위치를확인할수있습니다 .
듀얼레인의경우는 ,양측레인분이표시됩니다 .
12 벌크세팅 현재사용할수없습니다 .
13 트레이카운트 본장비에서는사용할수없습니다 .
14 노즐상태확인
칩부품용노즐선단의상태를취득할때나노즐선단의오염상태를확인할수있습
니다 .
15 노즐보기 앞으로사용할노즐의일람을표시합니다 .
16 블록스킵
블록전개완료된기판데이터를읽어들
이면 ,유효하게됩니다 .
이버튼을누르면「블록스킵유틸리티」
가표시되어 ,블록단위로탑재의스킵
여부를설정할수있습니다 .
17 실장위치이동 백업핀의세팅을하기위해실장위치로컨베이어를이동합니다 .( 듀얼스테이지만 )
18 반송위치이동 기판을수동으로반입할때 ,컨베이어를반송위치에맞춥니다 .( 듀얼스테이지만 )
19 헤드이동앞 AB 양쪽헤드를장비의앞쪽으로이동시킵니다 .
20 헤드이동중앙 AB 양쪽헤드를장비의중앙으로이동시킵니다 .
21 헤드이동뒤 AB 양쪽헤드를장비의뒤쪽으로이동시킵니다 .
22 컨베이어폭 컨베이어폭을변경할수가있습니다 .( 싱글레인 ,듀얼스테이지 )
2-13
2

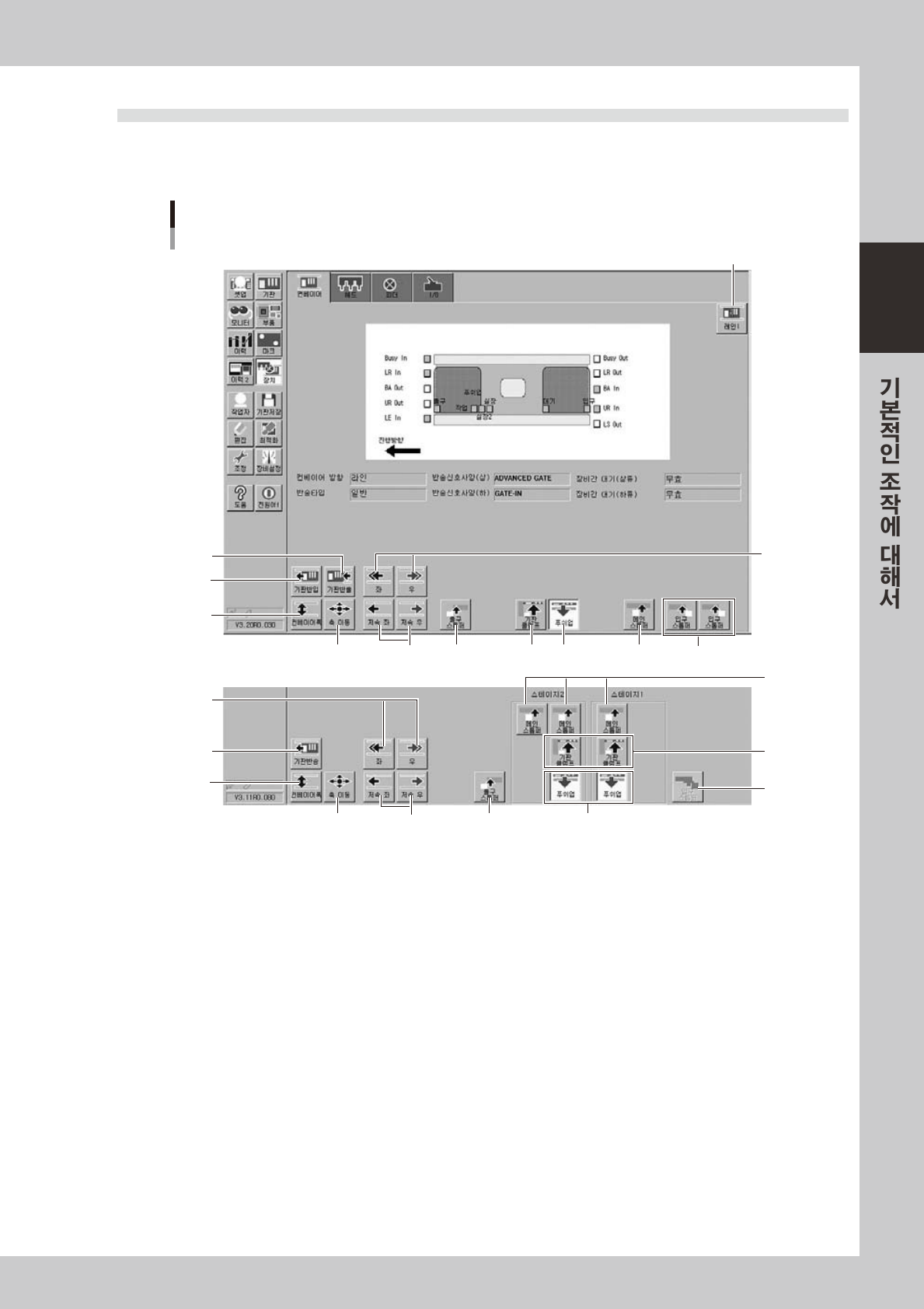

2.3 장치화면
「장치」화면내의 수동조작 버튼에 관한 내용과 기능에 대해서 설명합니다 .
■ 컨베이어 수동조작
컨베이어 수동 버튼
■ 싱글 레인/듀얼 레인
■ 듀얼 스테이지
2
4
6
75
9
10
11
12
8
4
2
1
6
5
3
7
8 10 11 9 12
28204-L4-10
1. 레인 전환버튼 ( 듀얼 레인 )
레인 1 과레인 2 의표시를전환합니다 .
2. [ 기판반송 ] 버튼 ( 듀얼 스테이지 ), [ 기판반입 ] 버튼 ( 싱글 레인 / 듀얼 레인 )
입구또는대기위치에서기판을이동하여세팅위치에서고정합니다 .
3. [ 기판반출 ] 버튼 ( 싱글 레인 / 듀얼 레인 )
기판고정을해제하고 ,기판을출구위치까지이동합니다 .
