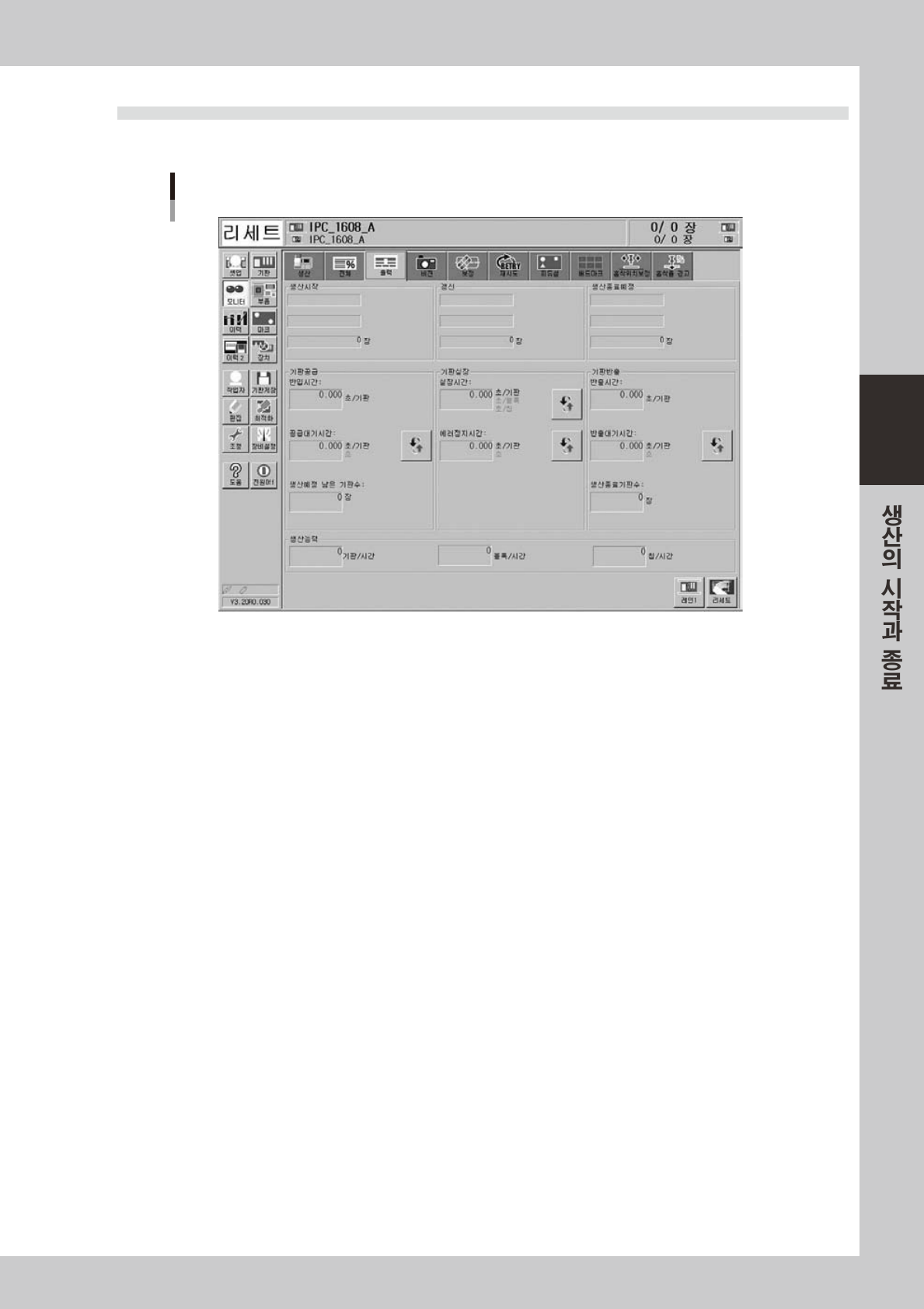

3.3 출력
이「출력」모니터는 , 현재 생산중인 기판데이터를 보다 상세한 생산 상황을 파악하기 위한 화면입니다 .
모니터 : 출력
28314-L4-10
•
생산시작
생산시작시각 ( 기판선택완료시각 ) 을표시합니다 .장수는일반적으로0 입니다 .
•
갱신
표시데이터갱신시각을표시합니다 .장수는현재까지생산완료된기판장수가표시됩니다 .
•
생산종료 예정
생산종료예정시각을표시합니다 .장수는「셋업」화면에서입력된예정생산수량을나타냅니다 .
단 ,예정생산수량이입력되어있지않은경우는공백으로표시됩니다 .
•
반입 시간 ( 초 / 기판 )
입구스테이지의컨베이어반송시간의평균시간입니다 .
•
공급 대기 시간 ( 초 / 기판 , 초 )
기계의기판반입대기시간입니다 . 단기계가실장중일경우에는기판이대기하고있어도대기시간이카운트되지
않습니다 .[ 단위전환 ] 버튼으로 ,1 기판당평균공급대기시간또는누적공급대기시간을표시할수있습니다 .
•
생산예정 남은 기판수 ( 장 )
생산예정매수에서생산완료기판매수를뺀수치입니다 .
•
실장 시간 ( 초 / 기판 , 초 / 블록 , 초 / 칩 )
기판을실장하는시간입니다 .이시간에는기판마크인식 ( 피듀셜 ,배드마크 ), 부품흡착 ,부품인식 ,실장 ,디스펜스 ,재
시도동작 ,노즐체인지 ,부품폐각등이포함되어있습니다 .
[ 단위전환 ] 버튼으로 ,1 기판당평균시간 ,1 블록당평균시간 ,또는1 칩당평균시간을표시할수있습니다 .
•
에러정지 시간 ( 초 / 기판 , 초 )
기계가에러로정지하고있는시간입니다 .에러가발생한후[CLEAR] 버튼을누를때까지의시간입니다 .
단 ,복구작업이행해지는시간은포함되지않습니다 .[ 단위전환 ] 버튼으로1 기판당평균에러정지시간또는에러정지의
누계시간을표시할수있습니다 .
•
반출 시간 ( 초 / 기판 )
출구스테이지의컨베이어반송시간의평균시간입니다 .
3-18
3
•
반출 대기 시간 ( 초 / 기판 , 초 )
최하류스테이지의기판반출을대기하고있는시간입니다 .단 ,반출대기상황에서 , 장비가실장중일경우나상류측장비
의공급대기와겹칠경우는카운트되지않습니다 .[ 단위전환 ] 버튼으로 ,1 기판당평균반출대기시간과반출대기의누계
시간을표시할수있습니다 .
•
생산능력
•
기판 / 시간
1 시간당생산가능한기판매수입니다 .평균실장시간과평균반송시간에서역산하여표시합니다 .
단 ,기판공급대기시간과에러정지시간은포함되지않습니다 .
•
블록 / 시간
1 시간당생산가능한블록수입니다 .
평균실장시간과기판정보의1 기판당블록수에서역산하고있습니다 .
•
칩 / 시간
1 시간당생산가능한칩수입니다 .
「전체」탭의1 칩당택타임에서역산하고있습니다 .
•
[ 리세트 ] 버튼
생산데이터의관리정보를리세트합니다 .생산데이터의관리정보에는 ,화면에표시되어있는각데이터및현재의생산
수량과현재의언로더수량 ,예정생산수량과예정언로더수량도포함됩니다 .
리세트를실행하면[ 셋업 ] 화면의「생산수량」의수치등도리세트됩니다 .
3-19
3

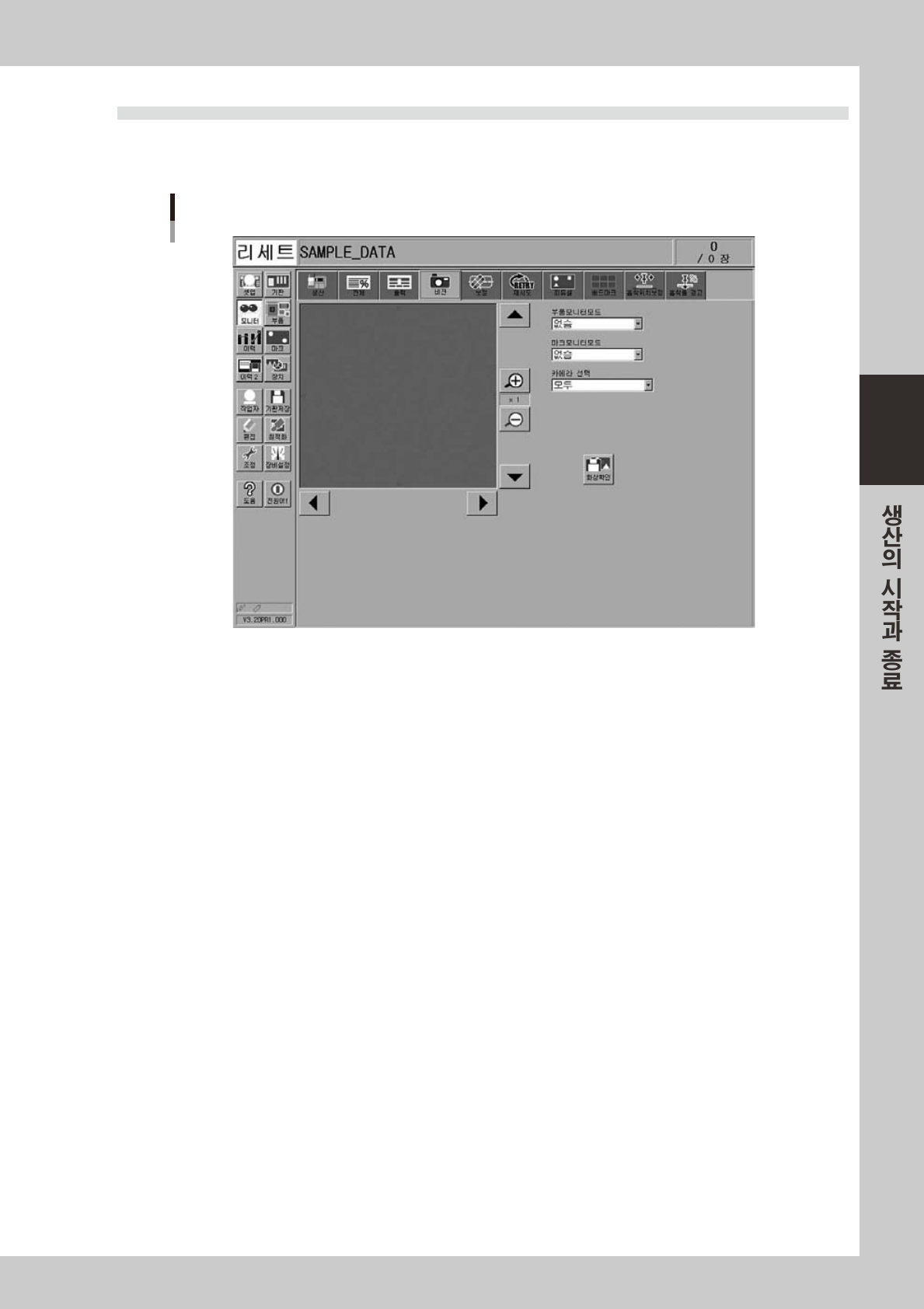

3.4 비젼
자동운전으로 기판마크와 배드마크 , 부품 등을 인식했을 때 인식화상을 표시합니다 . 멀티카메라에 의한 부
품인식의 경우 , 고속 및 연속으로 부품인식을 하기 때문에 최후에 인식되는 부품만 표시합니다 .
모니터 : 비젼
28315-L 4-0 0
•
확대 , 축소버튼
확대 (+) 버튼을누르면인식결과화상을1 부터16 배까지확대할수있습니다 .또한 ,축소 (-) 버튼을누르면1/16 까지
축소할수있습니다 .단 ,확대했을경우 ,매끄러웠던부품의엣지부분이꺼칠꺼칠한계단형이되거나 ,축소했을경우 ,
주위에회색부분이보이거나하지만 ,이것은잘못된것이아닙니다 .
•
화상 상하좌우 이동버튼
화면의우측상하에있는화살표버튼은화상의상하이동버튼입니다 .그리고 ,화면의하측좌우에있는화살표버튼은
화상의좌우이동버튼입니다 .화면상에표시되지않는화상의주위를보고싶은경우에사용합니다 .
•
부품 모니터모드
부품인식시의모니터상의표시모드를설정합니다 .설정된항목에의해화면상에인식결과의숫자와검출범위의선이표
시됩니다 .이모니터모드는 ,운전중에도변경가능합니다 .
「없음」
카메라에서촬영한화상이표시됩니다 .인식결과의숫자는표시되지않습니다 .
「인식결과」
인식결과의X,Y,R 방향의위치 ( 화소 ) 와검출리드수의정보가표시됩니다 .
단 ,부품의인식타입에의해표시되는항목이다르므로주의하여주십시오 .
「검출범위」
부품의검출범위가선으로나타납니다 .만약 ,부품이검출범위에서벗어나있을경우에는 ,정확한부품인식을할수없
으므로 ,흡착상태의인식또는부품데이터를수정하여주십시오 .
「기준위치」
리드와부품의단면검출의기준이되는위치가크로스커서로표시됩니다 .
「검출라인」
칩계열부품의경우는부품위에 ,리드부착부품에서는리드위에 ,부품검출에이용한선이표시됩니다 .
검출라인의위치가이상한경우는 ,부품인식파라미터를조정하여주십시오 .
「엣지위치」
리드와부품의엣지위치에크로스커서가표시됩니다 .
「최종위치」
부품의중심위치에크로스커서가표시됩니다 .
