3.2 노즐종류
부품흡착을 안정적으로 하기 위해서는 부품에 대응하는 노즐을 사용할 필요가 있습니다 . 여기에서는 각 헤
드에 장착 가능한 노즐에 대해 설명합니다 .
3.2.1 10 연 멀티헤드용 노즐
■ 표준타입
표준타입노즐은 ,6 종류의노즐부터헤드에따라선택가능합니다 .
노즐타입 부착가능 헤드 NO. 대응부품 예
Type 301A
1
~
10 0603~1005 사이즈의부품
Type 302A
1
~
10 1608
~
3216 사이즈의부품
Type 303A
1
~
10 4532
~
7343 사이즈의부품과SOP
Type 304A
1
~
10 QFP 등
Type 306A
1
~
10 원통형칩 ( 멜프타입 )전용
Type 307A
3,8 □ 32mm~45mm 의부품
c
주의
노즐은YS88 을제외한YS 시리즈의전용노즐입니다 .다른장비에서는사용하지말아주십시오 .
Type307A노즐은 ,전용노즐홀더를부착한헤드3,8 에만장착가능합니다 .인접하는헤드와간섭하므로 ,최대노즐직경은 ,
ф 13.5mm 입니다 .
n
요점
부품종류 및 부품사이즈에 관한 상세한 내용에 대해서는 사양서를 참조하여 주십시오 .
1-8
1

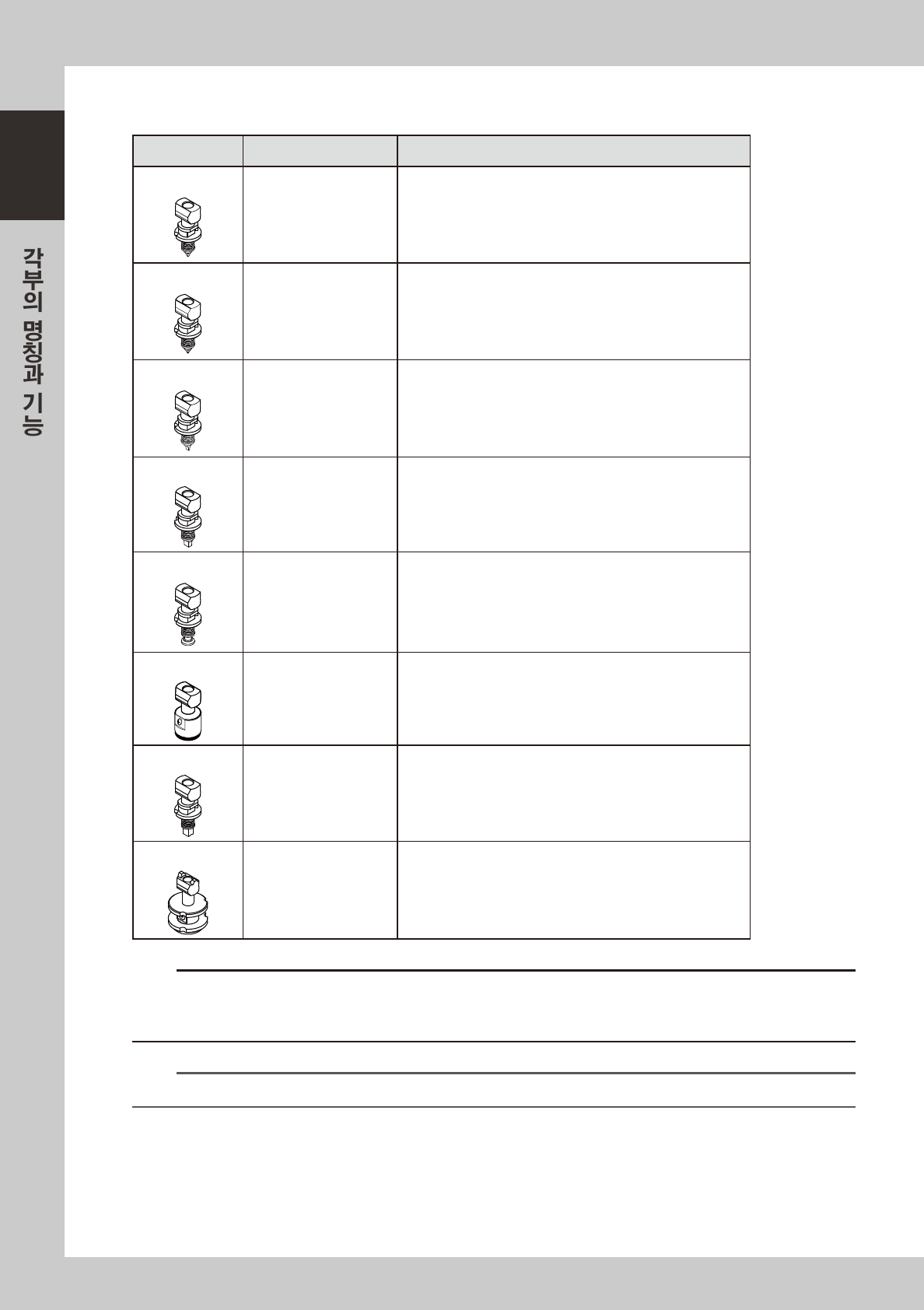

■ 협인접타입
협인접타입노즐은 ,8 종류의노즐에서헤드에따라선택가능합니다 .
노즐타입 부착가능 헤드 NO. 대응부품 예
Type 310A
1
~
10 0402 사이즈의부품등
Type 311A
1
~
10 0603 사이즈의부품
Type 312A
1
~
10 1005
~
1608 사이즈의부품
Type 313A
1
~
10 2012
~
3225 사이즈의부품
Type 314A
1
~
10 4532
~
7343 사이즈의부품과SOP 등
Type 315A
1
~
10 QFP 등
Type 317A
1
~
10 원통형칩 ( 멜프타입 )전용
Type 318A
3,8 □ 32mm~45mm 의부품
c
주의
노즐은YS88 을제외한YS 시리즈의전용노즐입니다 .
Type318A노즐은 ,전용노즐홀더를부착한헤드3,8 에만장착가능합니다 .인접하는헤드와간섭하므로 ,최대노즐직경은 ,
ф 13.5mm 입니다 .
n
요점
부품종류 및 부품사이즈에 관한 상세한 내용에 대해서는 사양서를 참조하여 주십시오 .
1-9
1
3.3 노즐스테이션 ( 옵션 )
노즐스테이션이 장착되어 있으면 , 자동교환하기 위한 각종 노즐을 장착할 수 있습니다 .
노즐스테이션과 대응하는 헤드 및 노즐타입은 아래와 같습니다 .
노즐 스테이션(sATSII없음 우→좌)
표준 타입
특주노즐 영역
16
131415 1112 910 5678 1234
32
172021222324252627282930 1831 19
48
454647 4344 4142 37383940 33343536
64
49525354555657585960616263 5051
777879 7576 7374 69707172 65666768
96
81848586878889909192939495
8283
80
장비 뒤쪽
장비 앞쪽
2710 8-L4- 0 0
No. 테이블 헤드 No. 노즐타입 No. 테이블 헤드 No. 노즐타입 No. 테이블 헤드 No. 노즐타입
1 B HEAD1 TYPE302A 33 B HEAD1 특주노즐 65 A HEAD10 TYPE301A
2 HEAD2 34 HEAD1 66 HEAD9
3 HEAD3 35 HEAD2 67 HEAD8
4 HEAD4 36 HEAD3 68 HEAD7
5 HEAD5 37 HEAD4 69 HEAD6
6 HEAD6 38 HEAD5 70 HEAD5
7 HEAD7 39 HEAD6 71 HEAD4
8 HEAD8 40 HEAD7 72 HEAD3
9 HEAD8 TYPE304A 41 HEAD8 73 HEAD2 TYPE304A
10 HEAD9 TYPE302A 42 HEAD9 74 HEAD2 TYPE301A
11 HEAD10 43 HEAD10 75 HEAD1
12 HEAD2 TYPE303A 44 HEAD7 76 HEAD10 특주노즐
13 HEAD4 45 HEAD8 77 HEAD9
14 HEAD6 46 HEAD9 78 HEAD8
15 HEAD8 47 HEAD10 79 HEAD2 TYPE303A
16 HEAD8 특주노즐 48 HEAD3 T YPE307A 80 HEAD3 특주노즐
17 HEAD1 TYPE301A 49 A HEAD10 특주노즐 81 HEAD10 TYPE302A
18 HEAD2 50 HEAD10 82 HEAD9
19 HEAD3 51 HEAD9 83 HEAD8
20 HEAD2 TYPE304A 52 HEAD8 84 HEAD8 TYPE304A
21 HEAD4 TYPE301A 53 HEAD7 85 HEAD7 TYPE302A
22 HEAD5 54 HEAD6 86 HEAD6
23 HEAD6 55 HEAD5 87 HEAD5
24 HEAD7 56 HEAD4 88 HEAD4
25 HEAD8 57 HEAD3 89 HEAD3
26 HEAD9 58 HEAD2 90 HEAD2
27 HEAD10 59 HEAD1 91 HEAD1
28 HEAD1 특주노즐 60 HEAD7 92 HEAD10 TYPE303A
29 HEAD3 61 HEAD5 93 HEAD8
30 HEAD5 62 HEAD3 94 HEAD6
31 HEAD10 TYPE303A 63 HEAD1 95 HEAD4
32 HEAD3 특주노즐 64 B HEAD8 TYPE307A 96 HEAD8 특주노즐
