1-29 1 ■ 노즐 스테 이션 ( 옵 션 ) 을 장 착 하고 있을 경우 노즐스 테 이션 ( 옵 션 ) 을 사 용하 고 , 모 든 노즐 이 자 동 교환 되도 록 설정 되어 있 을 경 우에는 , 다 음과 같 이 조 작 합니다 . 1 [ 장치 ] - 「헤 드」화 면을 표 시합니다 . 2 [ 청소 블로우 ] 버튼 을 누 릅 니다 . 「노 즐 샤 프트블 로 우실행 확인」대 화 창 이표시 됩 니…
1-28
1
5

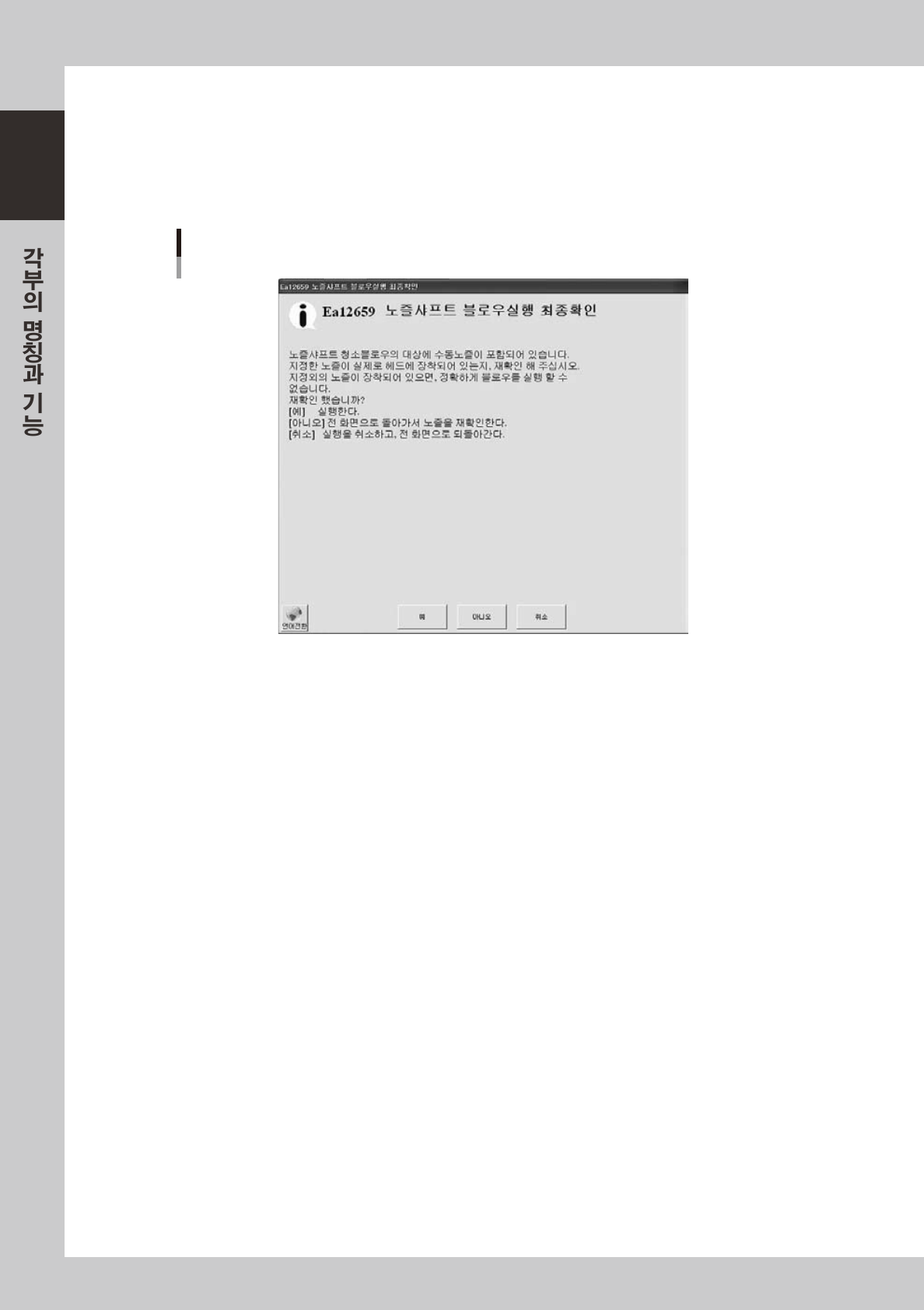

「노즐샤프트 블로우실행 최종확인」대화창이 표시됩니다 .
대화창의내용을확인하고 ,해당하는버튼을눌러주십시오 .
[ 예 ] : 대상노즐을노즐샤프트청소블로우합니다 .
[ 아니오 ] :「수동노즐교환현물확인」대화창으로되돌아갑니다 .
[ 취소 ] : 실행하지않고화면을닫고 ,[ 장치 ]-「헤드」화면으로되돌아갑니다 .
「노즐샤프트 블로우실행 최종확인」대화창
28102-L4-00
1-29
1
■ 노즐스테이션 ( 옵션 ) 을 장착하고 있을 경우
노즐스테이션 ( 옵션 ) 을 사용하고 , 모든 노즐이 자동 교환되도록 설정되어 있을 경우에는 , 다음과 같이 조
작합니다 .
1
[ 장치 ]-「헤드」화면을 표시합니다 .
2
[ 청소 블로우 ] 버튼을 누릅니다 .
「노즐샤프트블로우실행확인」대화창이표시됩니다 .
노즐샤프트청소블로우를실행할경우에는 ,[ 예 ] 또는[ 아니오 ] 버튼을눌러서 ,다음Step 으로진행
해주십시오 .
노즐샤프트청소블로우를실행하지않을경우에는 ,[ 취소 ] 버튼을눌러서종료합니다 .

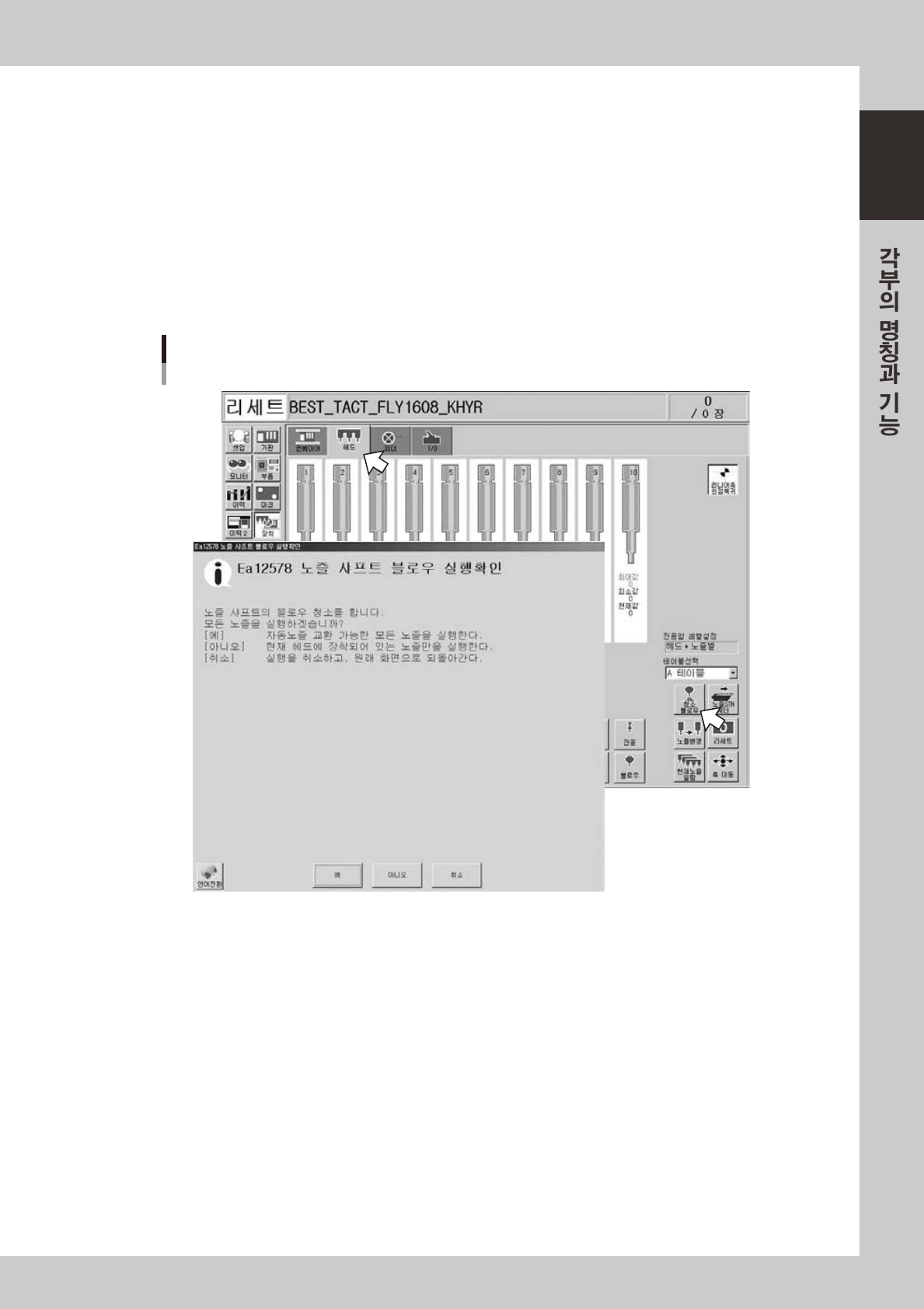

노즐샤프트 블로우
노즐스테이션(옵션)을 사용하고 있을 경우
28103 -L 4- 0 0
1-30
1
3

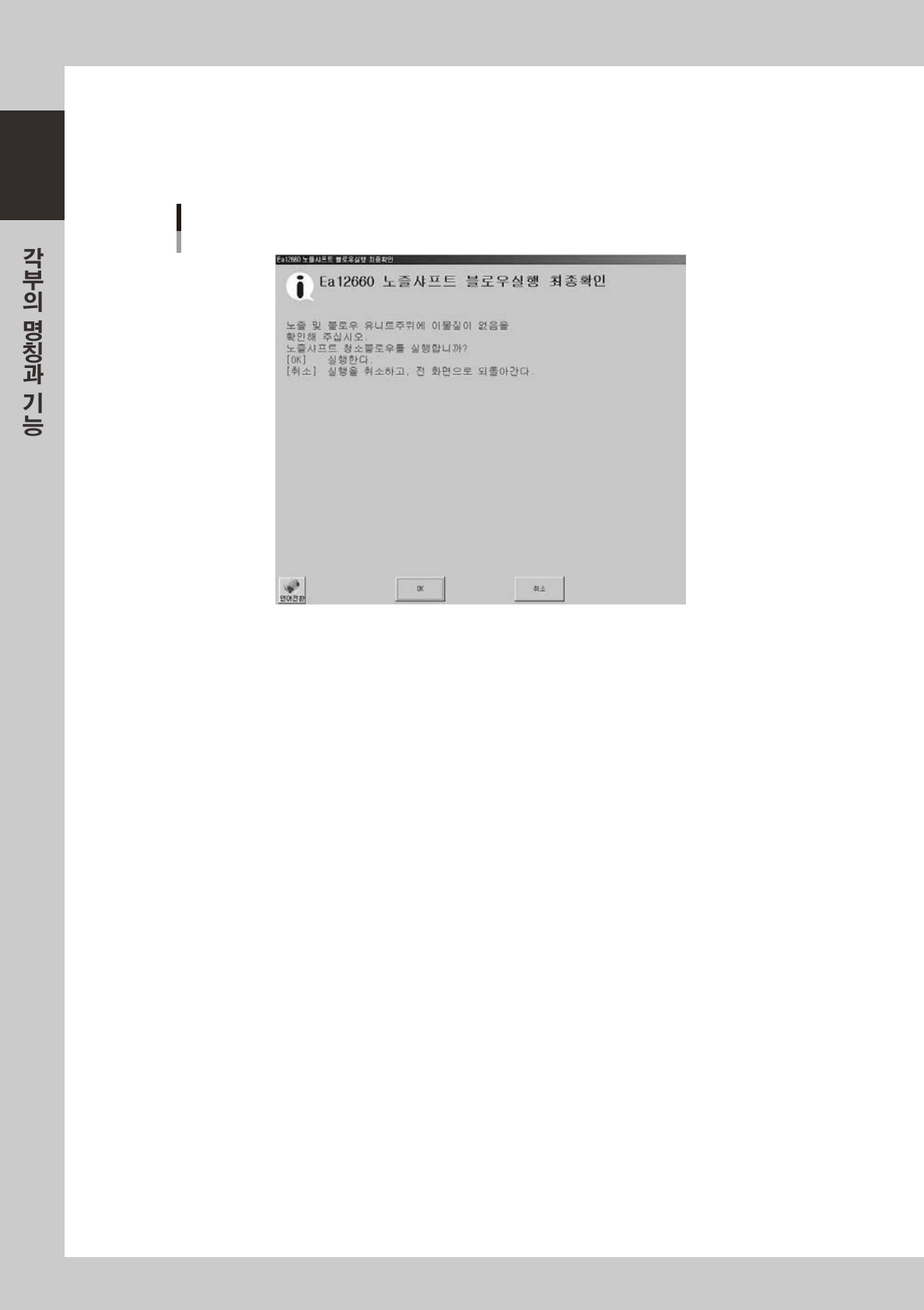

「노즐샤프트 블로우 실행 최종확인」대화창이 표시됩니다 .
대화창의내용을확인하고해당하는버튼을눌러주십시오 .
[OK] : 노즐샤프트청소블로우를실행합니다 .
[ 취소 ] : 노즐샤프트청소블로우를실행하지않고 ,[ 장치 ]-「헤드」화면으로되돌아갑니다 .
「노즐샤프트 블로우실행 최종확인」대화창
28104-L4-00
■ 안전체크 기능
노즐샤프트 블로우 기능에는 , 다음과 같은 안전체크 기능이 부가되어 있습니다 .
•
노즐샤프트 블로우 중단경고
노즐샤프트블로우실행중에비상정지와인터락등으로운전을정지시키면 ,헤드가곧바로상승합니다 .그런경우 ,블로
우가계속된채로헤드가상승하여노즐이빠질가능성이있습니다 .
그때문에 ,노즐샤프트블로우를실행중에운전정지를한경우는「노즐샤프트블로우노즐확인」대화창을표시합니다 .
•
노즐방치 검지센서 체크
노즐샤프트블로우기능에서는청소시에고압블로우를불기때문에 ,실행중에운전정지를하면헤드에서노즐이빠져버릴
가능성이있습니다 .헤드에서노즐이빠져서 ,블로우스테이션상에방치된채로자동운전이실행되면다른헤드나멀티
MACS 유니트와간섭할위험이있습니다 .그때문에 ,블로우스테이션상에노즐방치감지센서가배치되어있어 ,장비는
이것을항상감시하고있습니다 .
노즐샤프트블로우실행시의헤드하강중이외에이센서가차단되었을경우에는 ,「인터락에러」가발생해서 ,장비는인
터락상태가되어동작할수없습니다 .
