2.3 장치화면
「장치」화면내의 수동조작 버튼에 관한 내용과 기능에 대해서 설명합니다 .
■ 컨베이어 수동조작
컨베이어 수동 버튼
■ 싱글 레인/듀얼 레인
■ 듀얼 스테이지
2
4
6
75
9
10
11
12
8
4
2
1
6
5
3
7
8 10 11 9 12
28204-L4-10
1. 레인 전환버튼 ( 듀얼 레인 )
레인 1 과레인 2 의표시를전환합니다 .
2. [ 기판반송 ] 버튼 ( 듀얼 스테이지 ), [ 기판반입 ] 버튼 ( 싱글 레인 / 듀얼 레인 )
입구또는대기위치에서기판을이동하여세팅위치에서고정합니다 .
3. [ 기판반출 ] 버튼 ( 싱글 레인 / 듀얼 레인 )
기판고정을해제하고 ,기판을출구위치까지이동합니다 .
2-14
2
4. [ 컨베이어 폭 ] 버튼
컨베이어폭을생산할기판폭에맞춥니다 .
[ 컨베이어폭 ] 버튼을누르면컨베이어폭대화창이표시되므로 ,컨베이어폭을확인하고[OK] 버튼을눌러주십시오 .
컨베이어가지정된폭으로변경됩니다 .
「컨베이어폭」화면
듀얼 스테이지의 예
282 05-L4 -10
듀얼레인에서는 ,레인별로변경할컨베이어폭을지정할수가있습니다 .
한쪽레인만을사용할경우는 ,사용하지않는레인의체크를해제한다음 ,수치를입력해주십시오 .
「컨베이어폭」화면
듀얼 레인의 예
28234-L4-00
c
주의
컨베이어폭조정시 ,컨베이어레일이다른컨베이어유니트와푸쉬업핀등에닿지않도록주의해주십시오 .
2-15
2
5. [ 축 이동 ] 버튼
수동으로축을움직일경우에사용합니다 .[ 축이동 ] 버튼을누르면 ,「축이동」화면이표시되므로 ,화살표를사용하거나 ,
[PTP] 버튼을눌러서수치를입력해주십시오 .축을지정한위치로이동시킬수있습니다 .

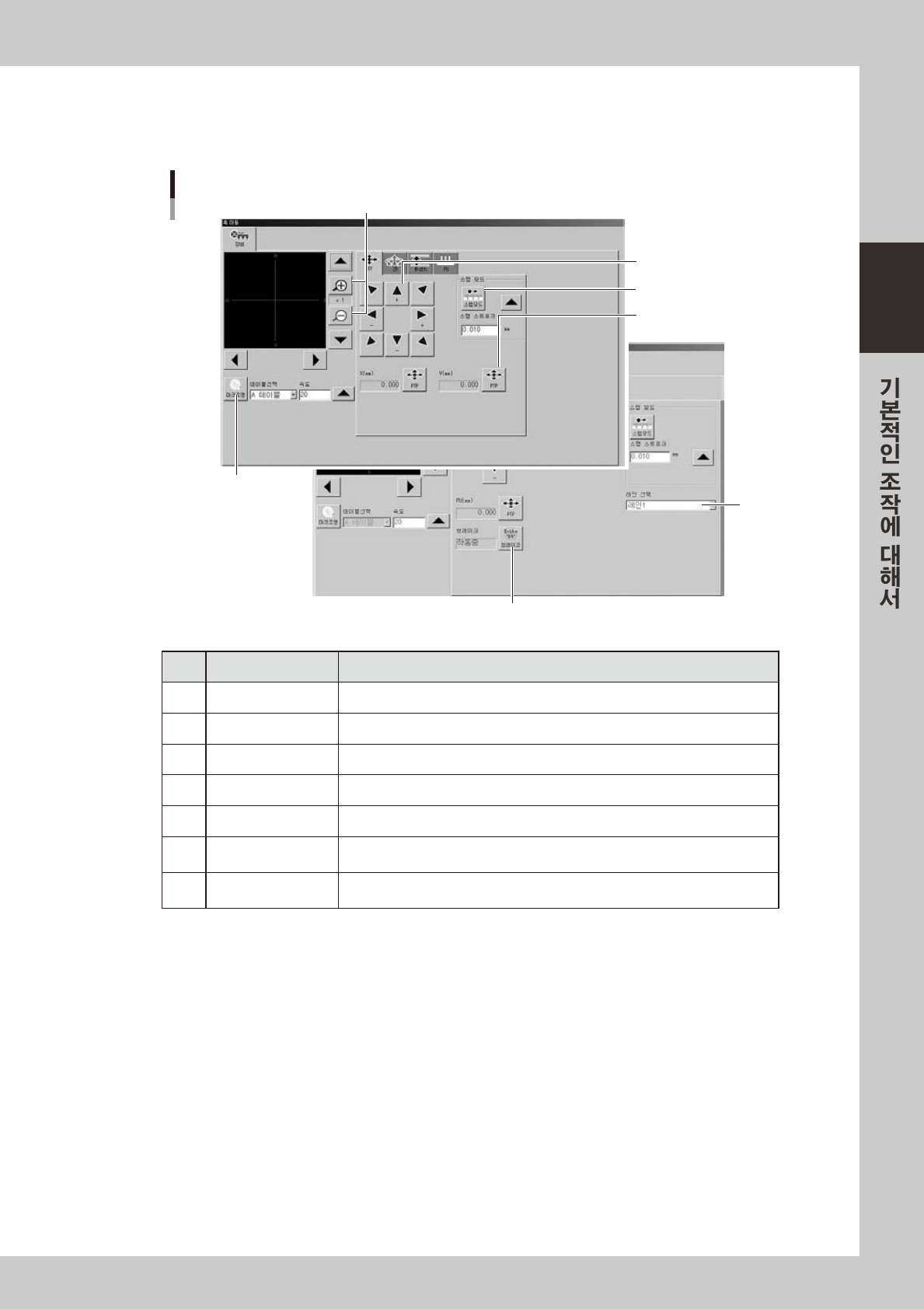

「축이동」화면
1
2
3
4
5
7
6
282 0 6 -L 4-10
버튼명 기능
１ 확대 ,축소（＋,
−
） 화상의확대 ,축소를실행합니다 .(16 배 ~1/16 배 )
２ 마크조명 마크조명을수동으로변경할수있습니다 .데이터에는영향을미치지않습니다 .
３ PTP 지정한좌표로대상이이동합니다 .
４ 스탭모드 스탭스트로크에지정한양만큼화살표키로움직입니다 .
５ 화살표 이동방향으로이동시킬때사용합니다 .
6 브레이크
비상정지상태에서 ,브레이크를해제할때사용합니다 .(PU 축만 )
서보 ON 하면 ,자동적으로브레이크는해제됩니다 .
7 레인선택
듀얼레인에서양측레인을사용할경우에조작할레인을선택합니다 .
(Width 축 ,PU 축만 )
6. [ 좌 ], [ 우 ] 버튼
좌측또는우측으로컨베이어모터를고속으로돌립니다 .
7. [ 저속좌 ], [ 저속우 ] 버튼
좌측또는우측으로컨베이어모터를저속으로돌립니다 .
8. [ 출구스톱퍼 ] 버튼
반출할기판을출구에서멈출때사용합니다 .
9. [ 메인스톱퍼 ] 버튼
컨베이어내에반입된기판을세팅위치에서멈출때사용합니다 .
10.[ 기판클램프 ] 버튼
기판의틀을아래방향 ( 뒷면 ) 에서끼워고정합니다 .
11.[ 푸쉬업 ] 버튼
기판두께를입력하고 ,기판을아래방향 ( 뒷면 ) 에서고정합니다 .
12.[ 입구스톱퍼 ] 버튼
본장비에서는사용할수없습니다 .
