에러화면에 대하여

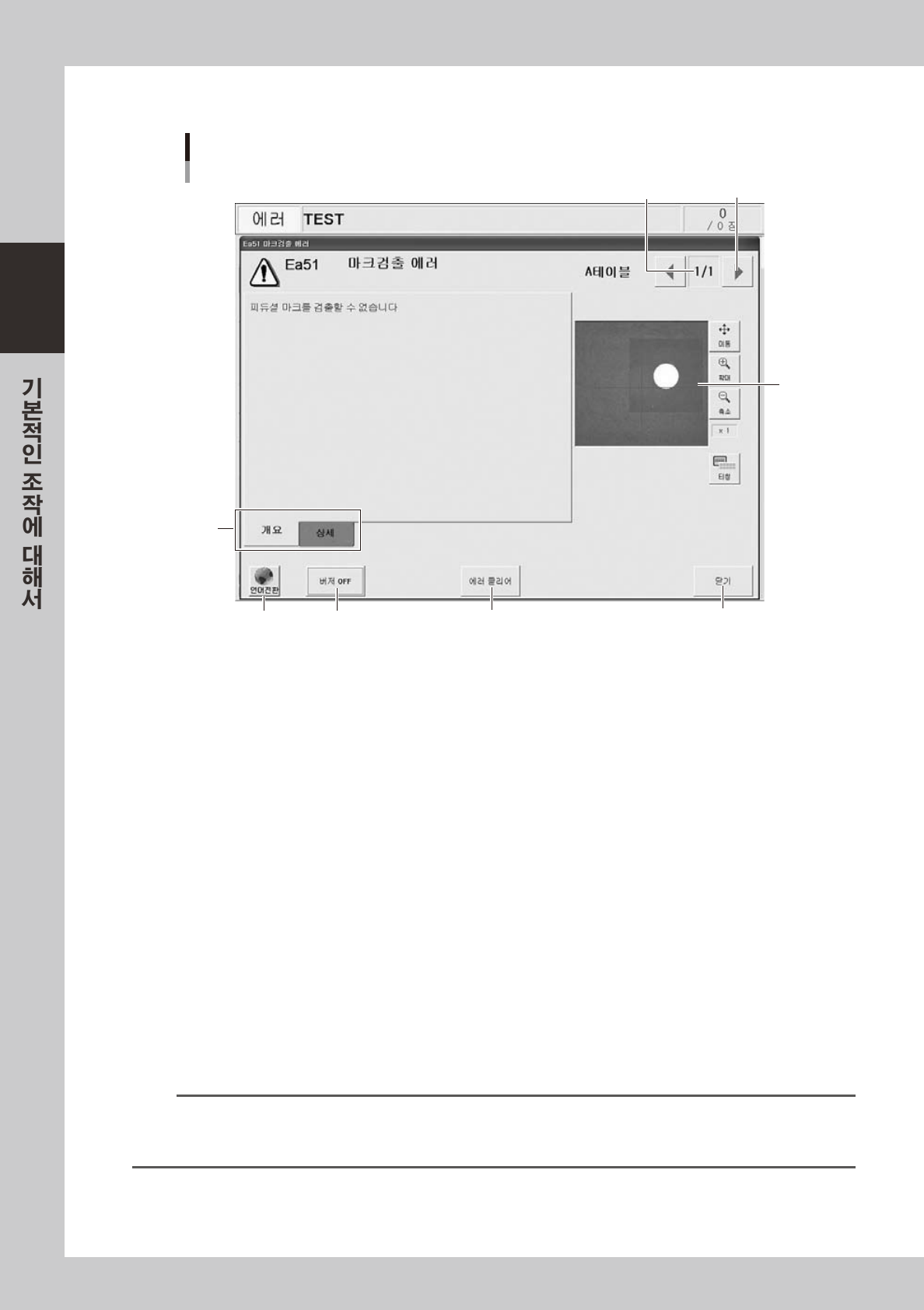

에러화면의 구성 예
1
2
3
6 7
4 5
[에러전환] 버튼
마크검출 에러
2820 2- L 4 - 0 0
1. 에러수량 표시
현재표시중인에러와에러총수량을표시합니다 .복수의에러가발생한경우는 ,좌우의[ 에러전환 ] 버튼을눌러서에러
화면으로전환할수있습니다 .
2. 메시지 전환 탭
개요
작업자용메시지를표시합니다 .
상세
관리자 ,서비스담당자용메시지를표시합니다 .메시지가없을때는이탭은표시되지않습니다 .
3. 인식화상 표시 ( 부품흡착 , 마크인식시의 에러화면으로 표시）
부품흡착과마크인식등 ,화상처리를했을때에발생한에러에대하여화상을표시합니다 .
4. [ 버저 OFF]
버저를OFF 합니다 .
5. [ 에러 클리어 ]
발생한에러를클리어합니다 .
6. [ 언어전환]버튼
대화창에표시된메시지의언어를전환할수있습니다 .
7. [ 닫기 ] 버튼
에러를클리어하지않고대화창을닫습니다 .
참고
[ 닫기 ] 버튼을 눌러서 에러화면을 닫은 다음 , [ 모니터 ] 버튼을 눌러서「생산모니터」탭을 열면 에러가 발생한 곳을 확인할
수 있습니다 . 또한 ,「생산모니터」화면의 [ 에러표시 ] 버튼을 누르면 , 에러메시지를 다시 표시할 수 있습니다 .
「생산모니터」화면에 대해서는 , 제 3 장「생산의 시작과 종료」를 참조하여 주십시오 .
2-11
2
2.2 셋업화면
「셋업」화면에서 표시되는 각 버튼의 내용과 기능에 대해서 설명합니다 .
「셋업」화면
■ 싱글 레인/듀얼 레인
■ 듀얼 스테이지
1
2
3
4
5
6
7 8 9
10
11
1614
13
12
22
22
18 19 20 21
17
15
1
2
3
4
5
6
7 8 9
10
11
1614
13
12
19 20 21
15
28203-L4-20
버튼명 기능
1 이력
생산이력의저장및이력 1,2 의항목중에필요한것을선택해서 ,저장 ,삭제 ,미
디어분리등을실행할수있습니다 .
2 Appl. 설정
장비의화면표시에관한설정이나작업자에추가 / 삭제 ,패스워드의설정등을실
행할수있습니다 .
3 버전 어플리케이션 ,시스템등의버전정보가표시됩니다 .
4 시스템백업
장비를가동하기위해필요한기계좌표 ,정도정보 ,옵션장비정보 ,기본좌표등
의장비복원에필요한데이터의백업이나복원조작을실행할수있습니다 .
5 데이터베이스
생산에필요한부품이나마크정보에관한데이터베이스의백업이나복원및데이터
베이스의소재장소의설정을할수있습니다 .
6 기판 Expl. 기판데이터의이동이나백업 ,복원 ,복사등을실행할수있습니다 .
7 실장후정지 실장결과등의확인 ,다음장비로의기판흐름을정지시킬수있습니다 .
8 반송후정지 실장한기판을다음장비에반출한후 ,장비를정지시킬수있습니다 .
9 도중부터운전
실장중 ,어떠한원인으로장비를정지시켜서 ,리세트된후 ,계속해서탑재위치에
서실장을다시시작할경우에사용합니다 .
2-12
2
버튼명 기능
10 스텝
초품실장이나테스트실장시,또는트러블분석시에목적위치에서일시정지를시킬
때사용합니다 .
11 부품보기
생산셋업시에앞으로생산하기위한부품종류나장착위치를확인할수있습니다 .
듀얼레인의경우는 ,양측레인분이표시됩니다 .
12 벌크세팅 현재사용할수없습니다 .
13 트레이카운트 본장비에서는사용할수없습니다 .
14 노즐상태확인
칩부품용노즐선단의상태를취득할때나노즐선단의오염상태를확인할수있습
니다 .
15 노즐보기 앞으로사용할노즐의일람을표시합니다 .
16 블록스킵
블록전개완료된기판데이터를읽어들
이면 ,유효하게됩니다 .
이버튼을누르면「블록스킵유틸리티」
가표시되어 ,블록단위로탑재의스킵
여부를설정할수있습니다 .
17 실장위치이동 백업핀의세팅을하기위해실장위치로컨베이어를이동합니다 .( 듀얼스테이지만 )
18 반송위치이동 기판을수동으로반입할때 ,컨베이어를반송위치에맞춥니다 .( 듀얼스테이지만 )
19 헤드이동앞 AB 양쪽헤드를장비의앞쪽으로이동시킵니다 .
20 헤드이동중앙 AB 양쪽헤드를장비의중앙으로이동시킵니다 .
21 헤드이동뒤 AB 양쪽헤드를장비의뒤쪽으로이동시킵니다 .
22 컨베이어폭 컨베이어폭을변경할수가있습니다 .( 싱글레인 ,듀얼스테이지 )
