KPL4127120 총 목차 본서 에 대해 서 1 . 본서의 취급 i 1 . 1 메 뉴얼의 구 성에 대해 서 i 1 .2 메뉴얼의 기 재내용 i i 2. 각 장의 내용 i i i 3 . 페이지 구성 i v 제 1 장 각부의 명칭 과 기 능 1. 기 계 본 체 1- 1 2. 조작 • 입 력 부 1- 3 2. 1 키보 드와 마 우 스 1 - 3 2. 2 오 퍼레이 션 패널 버 튼 1- 4 3 .…
xxvi

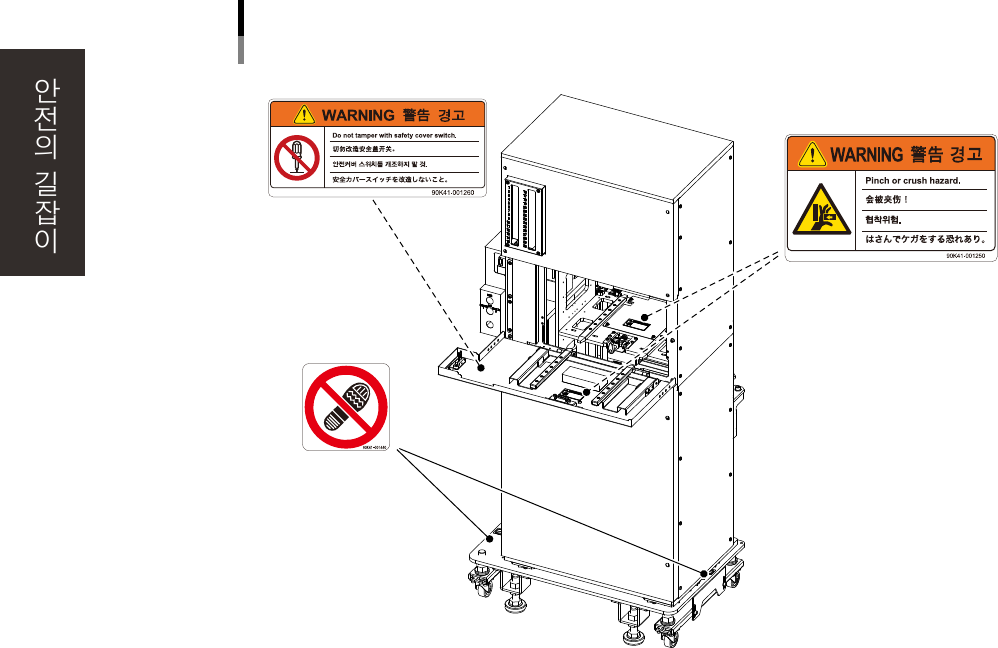

■ 라벨부착 위치
경고표시 라벨
sATSII
N 도어 개구부
N 도어개구부, 내부
N 베이스부
97 20 5- R6 -20
KPL4127120
총목차
본서에 대해서
1. 본서의 취급 i
1.1 메뉴얼의 구성에 대해서 i
1.2 메뉴얼의 기재내용 ii
2. 각 장의 내용 iii
3. 페이지 구성 iv
제 1 장 각부의 명칭과 기능
1. 기계본체 1-1
2. 조작
•
입력부 1-3
2.1 키보드와 마우스 1-3
2.2 오퍼레이션 패널버튼 1-4
3. 헤드부 1-5
3.1 부품흡착ㆍ탑재헤드 1-6
3.1.1 10 연멀티헤드 1-6
3.1.2 멀티카메라 1-6
3.2 노즐종류 1-7
3.2.1 10 연멀티헤드용노즐 1-7
3.3 노즐스테이션 ( 옵션 ) 1-9
4. 부품 공급부 1-13
4.1 피더 플레이트로부터 공급 1-13
4.1.1 고정피더플레이트 1-13
4.1.2 피더일괄교환대차 1-16
4.2 트레이체인저에서 공급 (sATSII) 1-17
5. 컨베이어 유니트 1-19
5.1 컨베이어 유니트 1-19
5.2 컨베이어부 센서배치 1-20
6. 축구성 1-22
7. 블로우 스테이션 1-25
7.1 노즐 샤프트 블로우의 실행방법 1-26
8. 테이프커터 ( 옵션 ) 1-31
8.1 실장중의 테이프 커팅 1-31
8.2 반송중의 테이프 커팅 1-32
8.3 제한사항 ( 주의 ) 1-32
9. 그 밖의 옵션 1-33
9.1 코플러내리티 체커 1-33
9.2 QFP 덤프 스테이션 1-34
9.3 회수 팔레트 1-35
제 2 장 기본적인 조작에 대해서
1. 조작전에 2-1
1.1 비상정지의 해제방법 2-1
1.2 에러의 클리어 방법 2-2
1.3 대표적인 에러와 대처방법 2-3
2. 조작화면과 각종버튼 2-8
2.1 조작화면의 기본구성 2-8
2.2 셋업화면 2-11
2.3 장치화면 2-13
3. 장비의 기동과 종료 2-19
3.1 시작전 점검을 한다 2-20
3.2 장비를 기동한다 2-21
3.3 워밍업을 실행한다 2-23
3.4 컨베이어의 셋업을 실행한다 2-25
3.4.1 작업의흐름 2-26
4. 부품 공급 장치의 준비 2-29
4.1 테이프 피더 2-29
4.1.1 테이프의세팅 2-29
4.1.2 테이프전송피치설정 2-34
4.1.3 실장기에의설치 2-38
4.2 와이드 멀티스틱 피더 2-39
4.2.1 트랙과스틱의세팅 2-39
4.2.2 실장기에의설치 2-42
4.3 트레이체인저 (sATSII) 2-43
4.3.1 부품트레이를팔레트에세팅한다 2-44
4.3.2 팔레트를매거진에세팅한다 2-45
4.3.3 운전중의매거진이나팔레트의교환 2-47
5. 실장기측의 설정 2-49
5.1 부품 공급형태의 설정 2-49
5.2 동작확인 2-53
