6-9 Board 定义 6.2. Array PCB 设定 Array PCB 时， 设置 各 Array PCB 内的小型 PCB 原点和 Array PCB 的 Place Origin 之 间的偏移值。 点击 < 拼板 …> 按钮时， 显示 以下对话框。 图 6.3 “PCB 拼板 ” 对话框 1: Grid 领域
6-8
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<PCB传入> 按钮
它执行把PCB安装在作业领域的功能。执行此功能之前，必须在<7. 操作>的”
固定类型”设定PCB的排列方式。
<PCB输出> 按钮
解除固定在作业领域的PCB的固定。
<止挡块上/下> 按钮
它执行使作业领域的PCB的制动装置 贴装位置阻挡器上.下移动的功能。
<PCB释放> 按钮
它执行使作业领域的PCB工作台上Unlock。
<工作台上/下> 按钮
它执行使作业领域的PCB工作台上/下Up，Down移动的功能。
<取消> 按钮
取消所标记的内容。
注 意 编辑“板的定义”对话框时移动到其它画面，将自动储存编辑内
容。
警 告 示教时的操作错误可能危及操作员或设备周围的操作员。
再一次确认示教装置后，严格检查设备周围有没有其他操作员后
进行示教。
6-9
Board
定义
6.2. Array PCB 设定
Array PCB时，设置各Array PCB内的小型PCB原点和 Array PCB的 Place Origin之
间的偏移值。

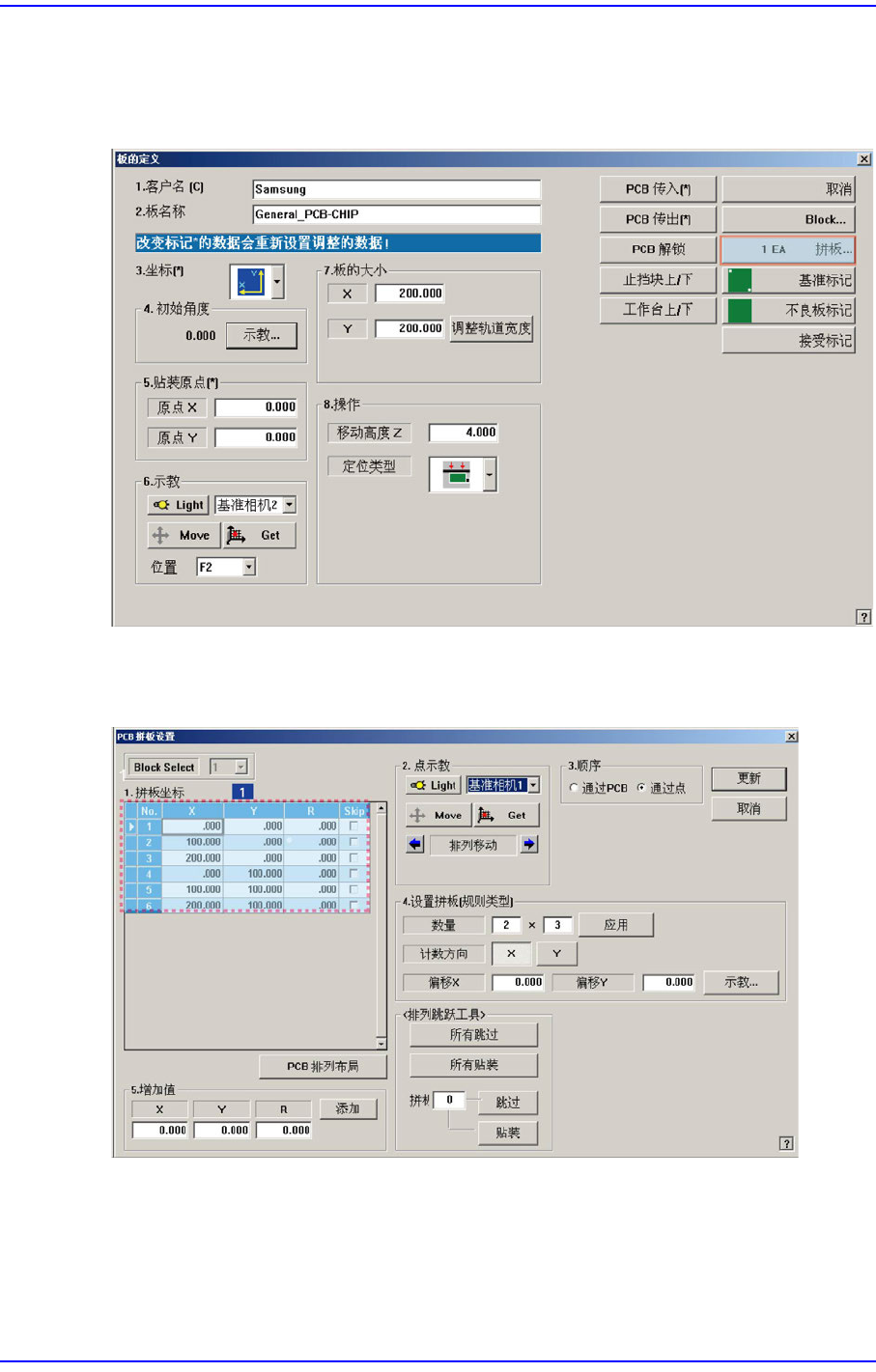

点击<拼板…>按钮时，显示以下对话框。
图
6.3 “PCB
拼板
”
对话框
1: Grid
领域
6-10
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<Block Select> 组合框
Multi PCB时
在‘基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。
Block PCB时
选择要设置的模型后，请设置其他的项目。
<1. 拼板> 领域

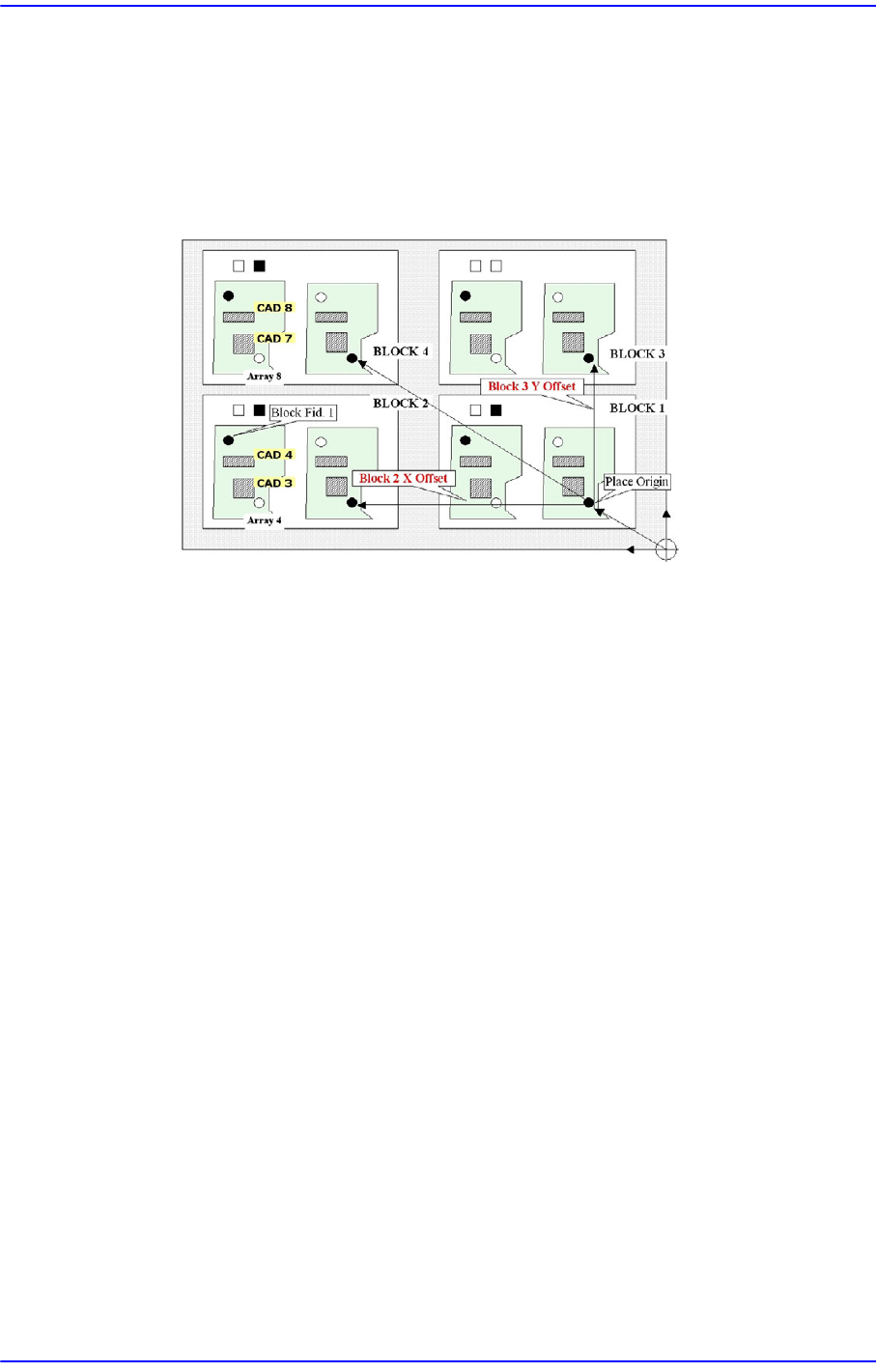

设定多片PCB的每一单片对整片PCB 的”贴装原点”的偏移量。 形成跟 <4. Set
Array (Regular Type)> 领域中设定的Array PCB内的小型PCB数同样的行。
<No.> 列
各行表示Array PCB内的小型PCB的基准Fiducial的坐标。为获取以Array
PCB内的第一个小型PCB的基准Fiducial为原点设置的Offset X, Offset Y值
相同的Offset自动设置其它小型PCB的基准Fiducial。
<Skip.> 列
识别Array PCB内的小型PCB的Fiducial时，为了缩短时间，顺着移动距离最
短的最佳路线识别Fiducial。
<PCB Array Layout> 按钮
Array PCB内的小型PCB中选择不工作的小型PCB时，在观察Array PCB内的小
型PCB的分布状态,决定对相应的小型PCB工作与否时使用。
