14-35 Machine Calibration 5. 请点击 < 边缘偏离度查找 ..> 按钮 6. < 站 > 目录框中选择要校对的 Station 。 7. 用鼠标选择 参考点 #1 相应的 < 边偏移 > 编辑框， 点击 < 移动相机 > 按扭。
14-34
Advanced Chip Shooter DECAN S2 Administrator’s Guide
度，再利用示教框的Jog功能把Exit Shuttle移动到可进行两设备间PCB移送
的位置后点击此按钮保存Shuttle Index Position坐标。此时，在当前的位置加
上当前轨道宽度的值输入到 <Pos Y>编辑框中。
[示教框的Jog功能设置顺序]
Jog → Conveyor → Station → Shuttle Axis
14.3.6.1. Procedure
执行Conveyor Calibration方法如下。
1. “Conveyor Calibration” 对话框的 单击<全部回原位> 按钮。
2. <站> 组合框中选择要校正的 Station。
3. 点击<基准告知>按钮，正确示教被选Station的各 Fiducial Mark后，点击<自我
调整>按钮扫描正确的位置。
4. 点击<OK>按钮更新Fiducial Mark的位置信息。
14-35
Machine Calibration

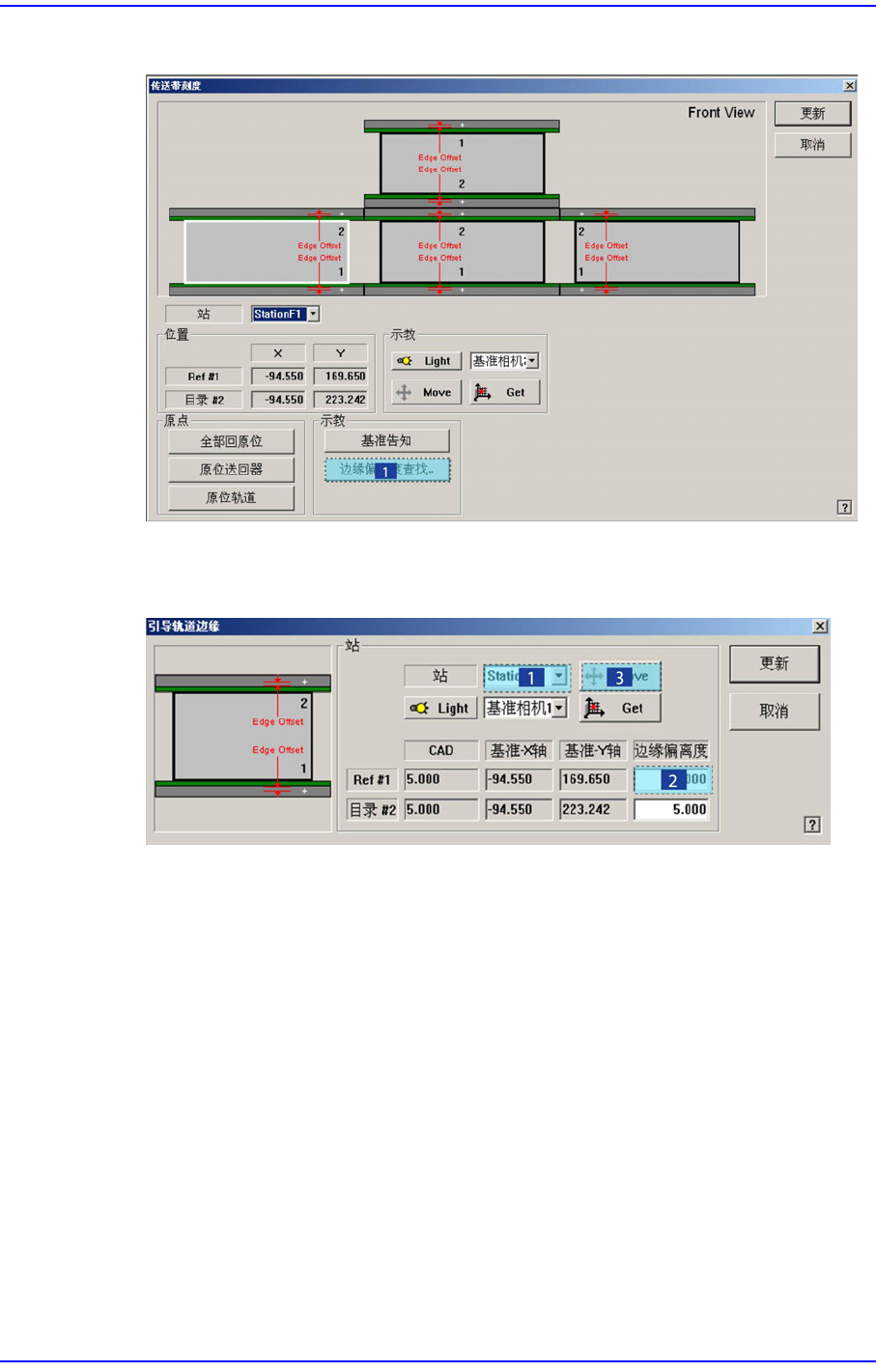

5. 请点击<边缘偏离度查找..>按钮
6. <站>目录框中选择要校对的Station。
7. 用鼠标选择 参考点#1相应的<边偏移>编辑框，点击<移动相机>按扭。
14-36
Advanced Chip Shooter DECAN S2 Administrator’s Guide
8. 那么，基准相机移动到该Fiducial Mark位置。上升Backup Table，利用Teachbox
点击’AXIS’按扭选择XY，使 Vision 上的十字线和Transport Rail Frame一致，再
点击’MODE’按扭，选择Jog，按 住 Y(+)方向移动按扭漫漫移动。
9. 如一致，点击示教盒的<Get>按扭。
10. 然后，用鼠标选择 参考点#2相应的<边偏移>编辑框，点击<移动相机>按扭。
11. 用 参考点#1的示教方法，同样地对 参考点#2执行示教。
12. 对所选Station的Fiducial Mark完成示教，则用同样的方法对其他 Fiducial Mark
执行示教。
13. 2到12号的过程各Station要单独执行，请按如下的顺序执行：StationF1 ->
StationF2 → StationR2 → StationF3
F1_Ref#2
