DECAN_S2_Administrator′s_Guide(Chi_Ver4.6)_Web.pdf - 第545页
18-1 生产信息管理 第 18 章 . 生产信息管理 18.1. 生产信息管理 [Pd. Info] 显示关于 PCB 生产的多种信息。 备注 显示在画面上的传送带形状会根 据选项而不同。 选择 “ 生产数据 ” 辅助菜单就会出现下列对话框。
17-10
Advanced Chip Shooter DECAN S2 Administrator’s Guide

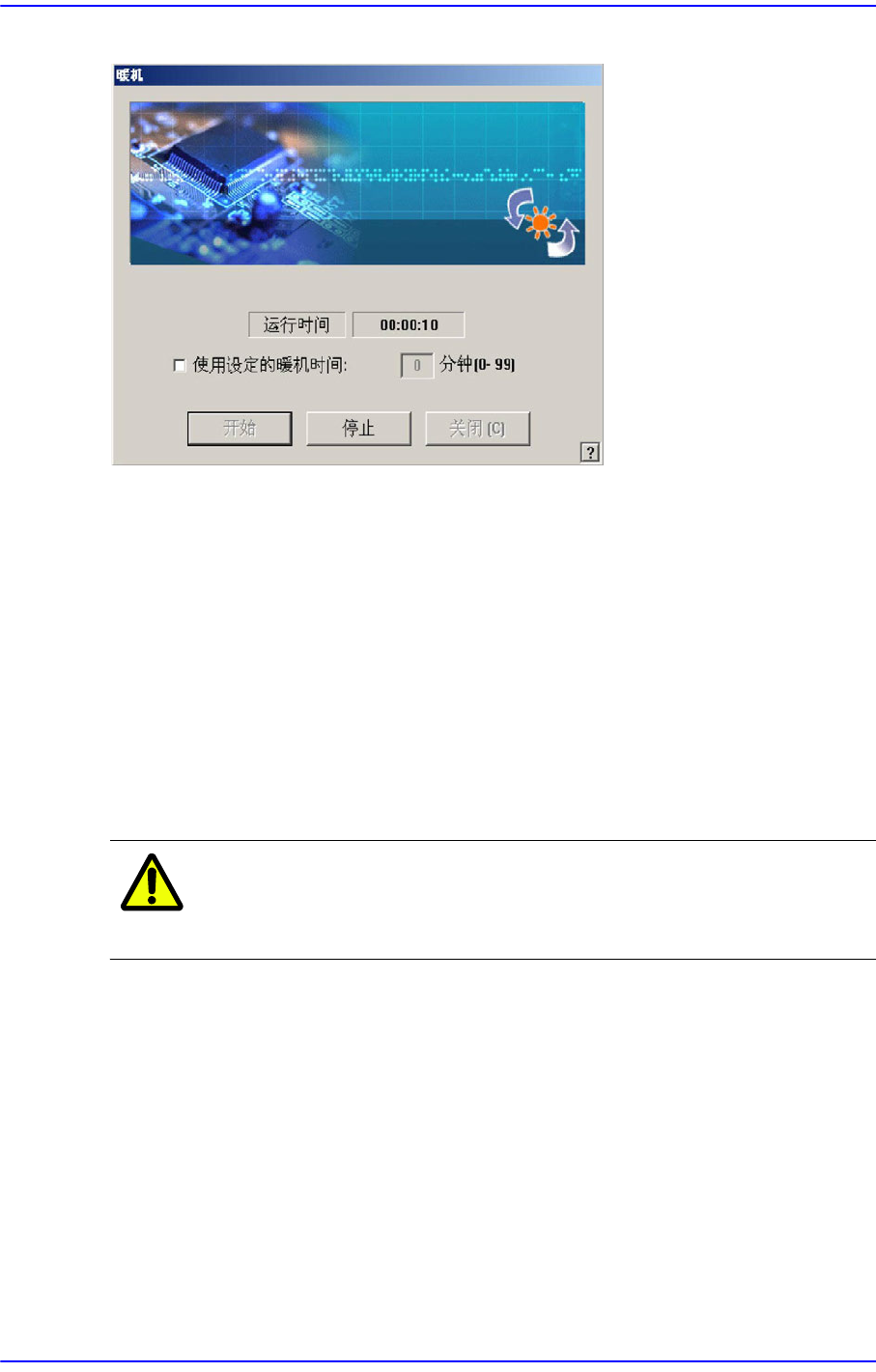

图
17.9 “
暖机
”
对话框
,
按下
<
开始
>
按钮之后
<开始> 按钮
开始变暖动作。单击此按钮时开始预热动作的同时在“变暖”对话框上显示所运
行时间(Elapsed Time)。
<停止> 按钮
单击此按钮时结束<变暖>动作。
"<使用设定时暖机时间>检查框
选择此检查框后请输入所要时间。（ 单 位：分 ）
<关闭> 按钮
关闭对话框。
注 意 预热是为了提高贴装精确度必须采取的步骤。为了提高贴装精确
度必须在设备运行前进行预热。
18-1
生产信息管理
第18章. 生产信息管理

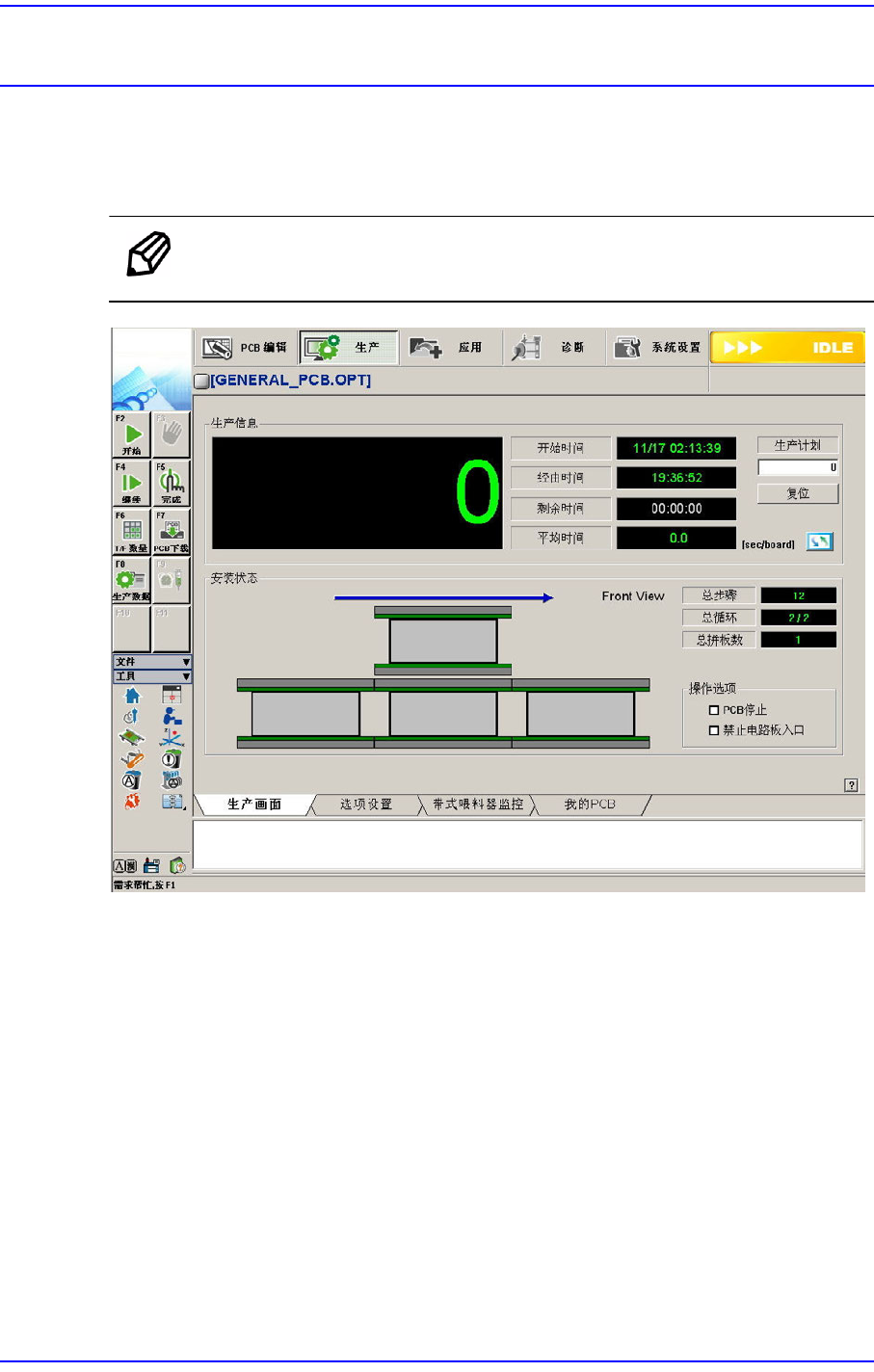

18.1. 生产信息管理 [Pd. Info]
显示关于PCB生产的多种信息。
备注 显示在画面上的传送带形状会根据选项而不同。
选择“生产数据”辅助菜单就会出现下列对话框。
18-2
Advanced Chip Shooter DECAN S2 Administrator’s Guide
18.1.1. Product
图
18.1 “
生品
” TAP
对话框
<Build Info> 领域
显示关于PCB生产的多种信息。
<Total Board>
表示生产的PCB总数。
<Skipped Array>
表示因坏标记不良标记Skip作业的PCB和PCB Array Skip的合。
