DECAN_S2_Administrator′s_Guide(Chi_Ver4.6)_Web.pdf - 第478页
15-28 Advanced Chip Shooter DECAN S2 Administrator’s Guide 11 . 圈选了 <Select Camera> 领域的 <Import All> 复选框后， 单击 <Import> 按钮。 12. 在 < 打开 > 对话框选 择 LM_MAP_FL Y 后， 单击 < 打开 > 按钮 。
15-27
系统设置
9. 单击<是(Y)>按钮自动实行Test。
10. 出现Light Mapping Test实行成功的对话框后，单击<确定>按钮。然后单击
<Close>按钮结束Mapping Test对话框。
15-28
Advanced Chip Shooter DECAN S2 Administrator’s Guide

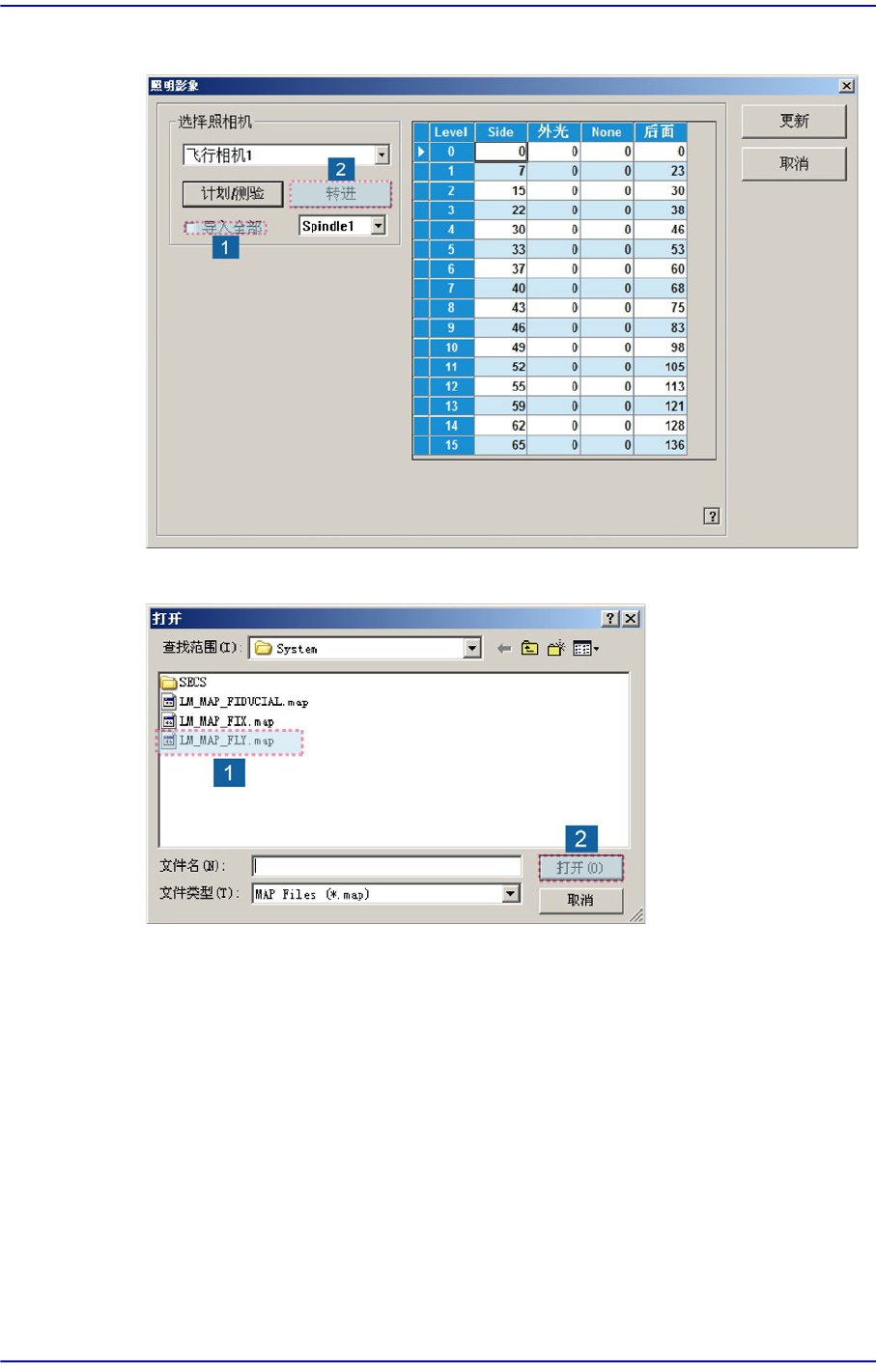

11. 圈选了<Select Camera>领域的<Import All>复选框后，单击<Import>按钮。
12. 在<打开 >对话框选择LM_MAP_FLY后，单击<打开>按钮。
15-29
系统设置
13. 文件Import完毕后，确认Light Mapping Data值是否从Level 0到Level 15等级依
序增加，然后单击<Update>按钮。
备 注. 测试结果值必须介于下列基准值的±10以内。
14. 对Gantry 2也用相同的方法执行校正.
Side Outer Coaxial
0000
1000
2000
30 35 8
4355912
5 45 113 16
6 56 155 20
7 66 203 25
8 77 136 30
9 87 159 35
10 98 167 40
11 108 174 45
12 119 180 50
13 130 185 55
14 140 190 60
15 151 191 65
