15-26 Advanced Chip Shooter DECAN S2 Administrator’s Guide 注 意 压克力门被打开时会在 Light Mapping 时影响照明， 请关闭压克 力门后进行。 7. <Prepare T est / Mapping> 完毕后单击 <<Mapping>> 领域的 <S tart> 按钮实行 Lig ht Mapping 。 8. 从 F…
15-25
系统设置
6. 按照下列顺序单击<确定>按钮把安装在Head上的吸嘴全部拆下后，把Fly
Camera Test用吸嘴插入ANC的1号Hole。
15-26
Advanced Chip Shooter DECAN S2 Administrator’s Guide
注 意 压克力门被打开时会在Light Mapping时影响照明，请关闭压克
力门后进行。
7. <Prepare Test / Mapping>完毕后单击<<Mapping>>领域的<Start>按钮实行Light
Mapping。
8. 从Fly1到Fly6完成了Light Mapping后会出现下列对话框。单击<确定>按钮就
会出现Test用对话框。
15-27
系统设置

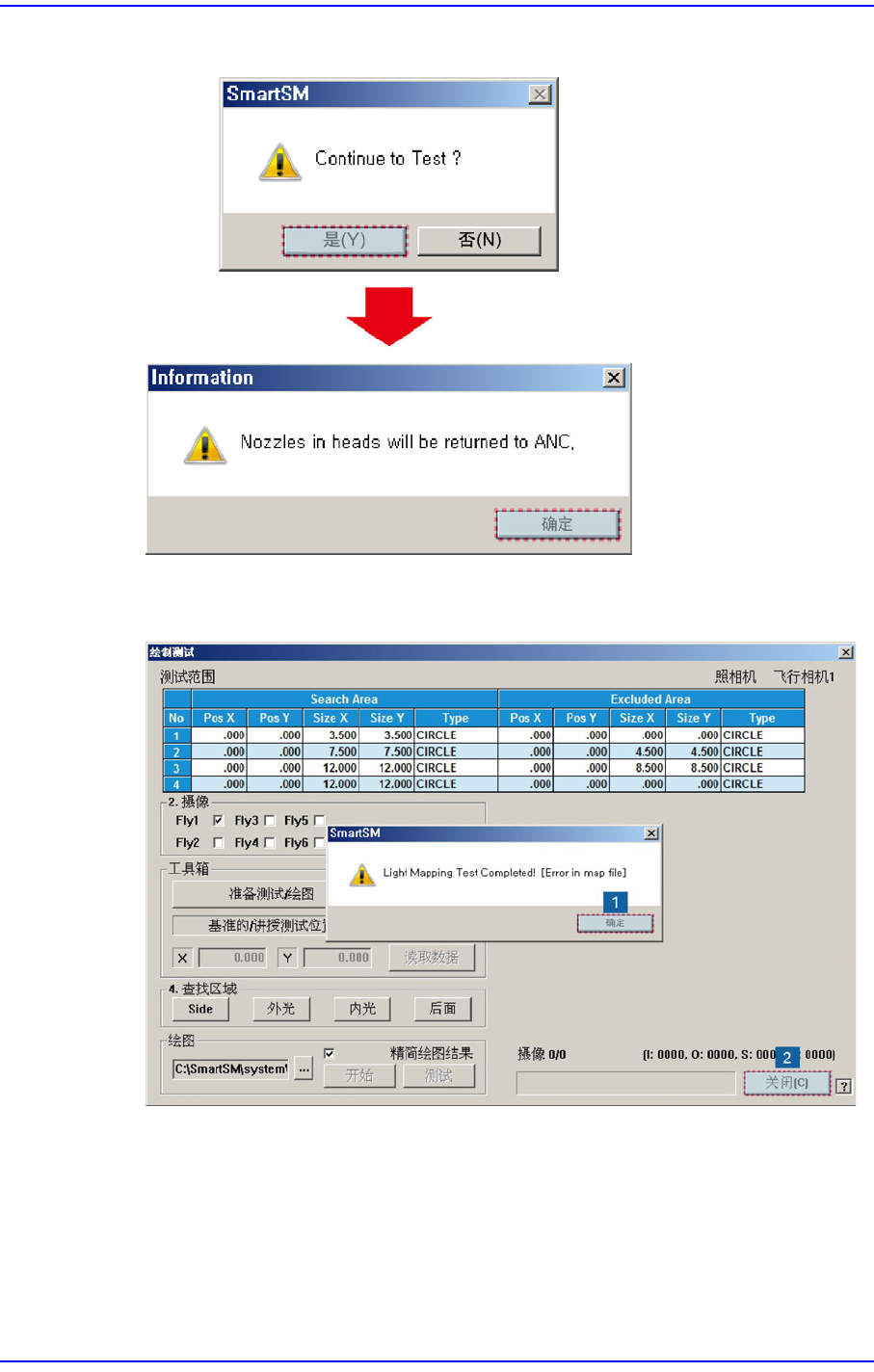

9. 单击<是(Y)>按钮自动实行Test。
10. 出现Light Mapping Test实行成功的对话框后，单击<确定>按钮。然后单击
<Close>按钮结束Mapping Test对话框。
