14-7
Machine Calibration
图
14.4 “
飞行固定偏移
”TAP
画面
<装置> 编辑框
各磁头别可设置 Fly-Fix 偏移。
<突然固定偏移量>
<度数> 列
45度间隔可设置各角度别Fly-Fix 偏移。
<X, Y> 列
可设置X, Y的Fly-Fix偏移。
<快速抵消>
<度数> 列
45度间隔可设置各角度别Fly-Fix 偏移。
<X, Y> 列
可设置X, Y的 Fly Run Out 偏移。
<清除这个方向的数据> 按钮
可删除选定磁头的 Fly-Fix偏移数据。 不适用对磁头的 Fly-Fix 偏移时使用，不
能恢复删除过的数据，要适用Fly-Fix偏移必须重新执行Camera Calibration。
<更新> 按钮
向设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
14-8
Advanced Chip Shooter DECAN S2 Administrator’s Guide
14.1.5. <计数偏移> TAP对话框
可各磁头别设置贴装偏移。
图

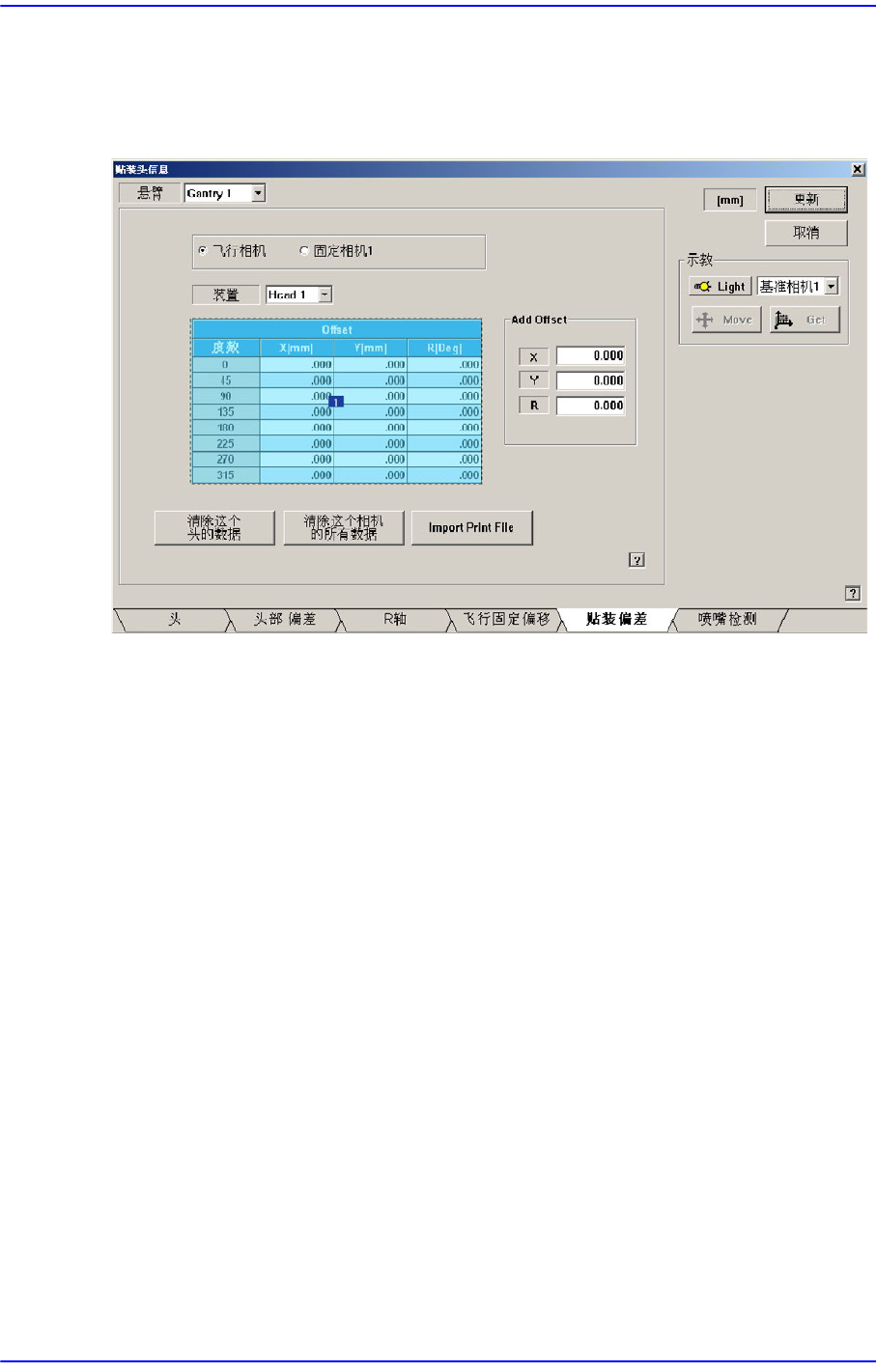

14.5 “
计数偏移
” TAP
画面
1: Grid
领域
<飞行相机> 选项按钮 领域
为各摄相头I别设置贴装偏移，选择摄象头。
<装置> 组合框
为各磁头别设置贴装偏移，选择磁头。
<Grid> 领域
<度数> 列
45度间隔设置各角度别贴装偏移。
<Offset-X, Y, R> 列
可设置X, Y, R的贴装偏移。
<清除数据因为朝向> 按钮
可删除选择磁头的贴装偏移数据。
<清除所有数据因为照相机> 按钮
可删除选择摄相头相应的所有磁头的贴装偏移数据。
<Import Print file> 按钮
单击该键选择已经创建的Report Viewer Text文件时，把取自CPK Report Viewer
的补偿值适用于当前设备的贴装补偿值。
14-9
Machine Calibration
但，单击<Update>键才能把取自Report Viewer Text的补偿值最终反映到设备
上。
<Add Offset> 列
可以对所有的贴装头整批适用于 X、Y、R贴装补偿值。
这是工厂使用的功能，使用者不要擅自适用补偿值。
<更新> 按钮
向设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
