Machine Calibration
8. 同样地测定Head 2 ~ Head 10 。
9. 完成对Gantry1的校正后在<Gantry> 组合框中选择’Gantry2’以相同的方法执行
校正。
10. 校正结果适用在设备时点击<更新>按钮。
14.3.11.3. Light [F8]
校正飞行相机和固定相机的照明亮度。详细事项请参照 “14.4. Light Mapping”
注 意 与SM32x设备上使用的Light Mapping用吸嘴无法互换。请不要
在本设备中使用SM32x用吸嘴。
14.3.11.4. Head Offset Calibration
测量Gantry的基准相机中心到各Head中心的距离(XY Offset)。
为了给各Head的 XY Offset进行校正，作业前首先要确认Calibtation Tool是否在前
面ANC的Calibtation Tool位置上。

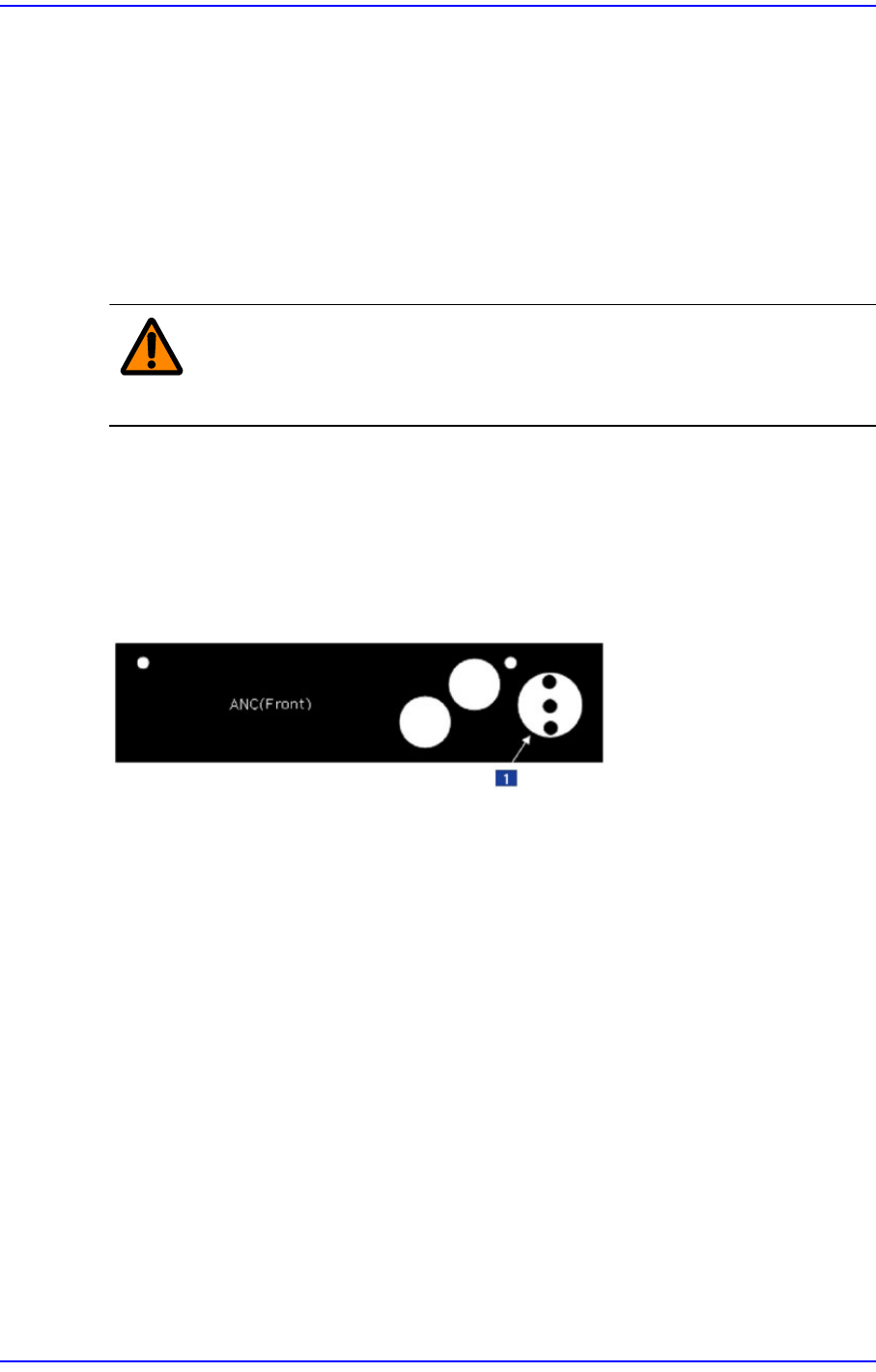

1: Calibration Tool Position
下面是 Head XY Offset的校正步骤。
1. .点击<准备吸嘴 >按钮，在ANC1号孔中插入CN400吸嘴。
2. 2.选择<自动下一步> 校验框后，点击<11. Head Offset>按钮，则对选择的Gantry
自动执行校正。
选择<没有实际运动（手动）> 校验框后，执行校正会在各Head手动插入吸嘴，
并点击<下个>进入下一个阶段。
不选<自动下一步> 或<没有实际运动（手动）>中的任何校验框的状态下执行
校正时，虽然对当前被选的Head自动更换吸嘴，但要点击<下个>按钮才能执行
下一个阶段。
以下说明是关于假设通过勾选 <没有实际运动（手动）>选择框进行手动校正的
情况。

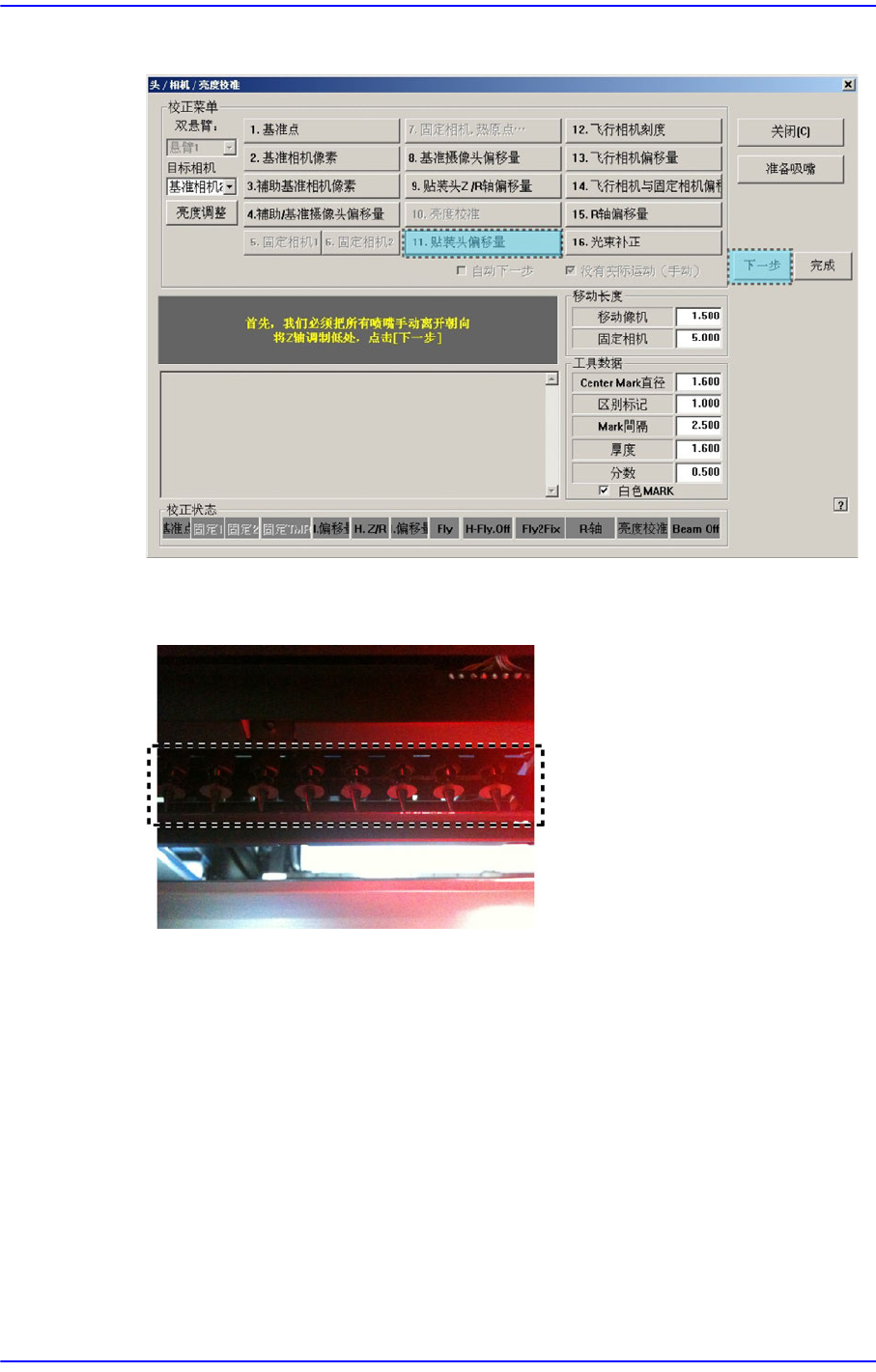

点击<11. Head Offset>按钮消息窗显示”首先，我们必须把所有吸嘴手动离开朝
向。将Z轴调制低处，点击[下一步]”消息。为手动除去所有贴装在磁头的吸嘴，
14-60
Advanced Chip Shooter DECAN S2 Administrator’s Guide
拉下磁头的Z轴请点击 <下个> 按钮。
3. 那么, Head Assembly移动到设备指定的位置后，拉下所有Z轴。此时，请手动除
去已帖装的所有吸嘴。
4. 显示”下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。移动后，手动
粘贴工具到首部。”消息。在磁头1号的吸嘴支架上手动安装CN400吸嘴后请点
击 <下个> 按钮。
5. 显示”移动到中心位置校正工具。移动，点击[下一步 ]。”
14-61
Machine Calibration

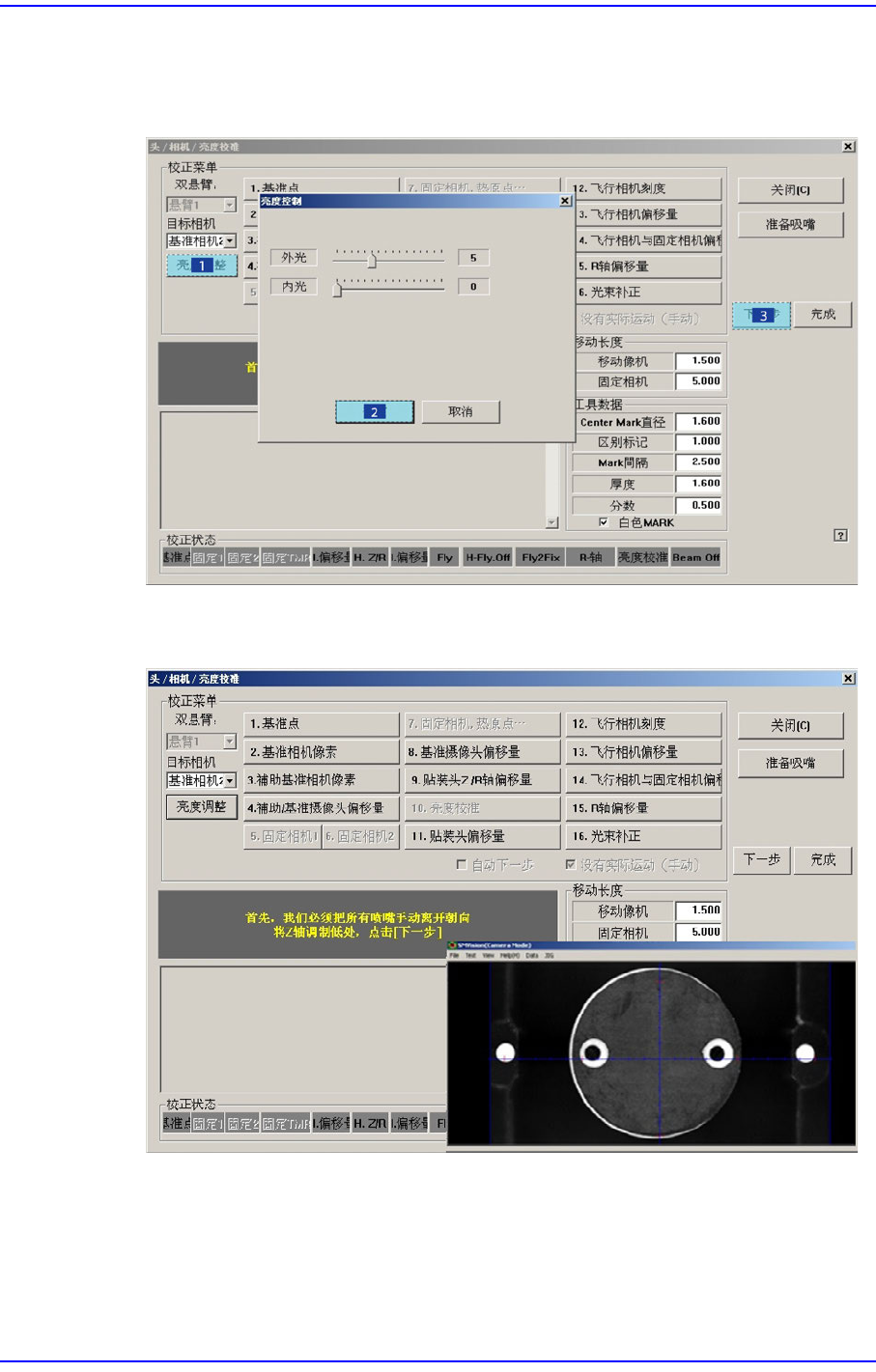

6. 显示”准备标准。对于标准，点击[下一步]” 消息。此时,点击 <亮度>按钮，在”
亮度控制”对话框中’SMVision’窗口显示的Calibration Tool上的Ficucial Mark明
显为止调整照明亮度后点击 <下个> 按钮。
7. 自动执行 Calibration后完成 Calibration则如下图显示结果值，请点击 <下个> 按
钮。
8. 显示“下一步, 把校校正工具从H1取下, 点击[下一步]头将向下移动。移动完成,
用手取下工具。”消息。为了在磁头1号的吸嘴支架手动除去CN400吸嘴。 请点
击<下个>按钮。
9. 请按照对磁头1的校正方法，同样地从Head 2~ 10执行校正。
