9-12 Advanced Chip Shooter DECAN S2 Administrator’s Guide 单击 < 导入 > 按钮，即可开始把该数据转换成 St e p 数据。  在 < 步 > 对话框单击 < 导入 > 按钮。查找需要 Import 的 CAD 文件的位置及文件名并加以选择。

9-11

Step Programming

9-12

Advanced Chip Shooter DECAN S2 Administrator’s Guide

单击<导入>按钮，即可开始把该数据转换成Step数据。

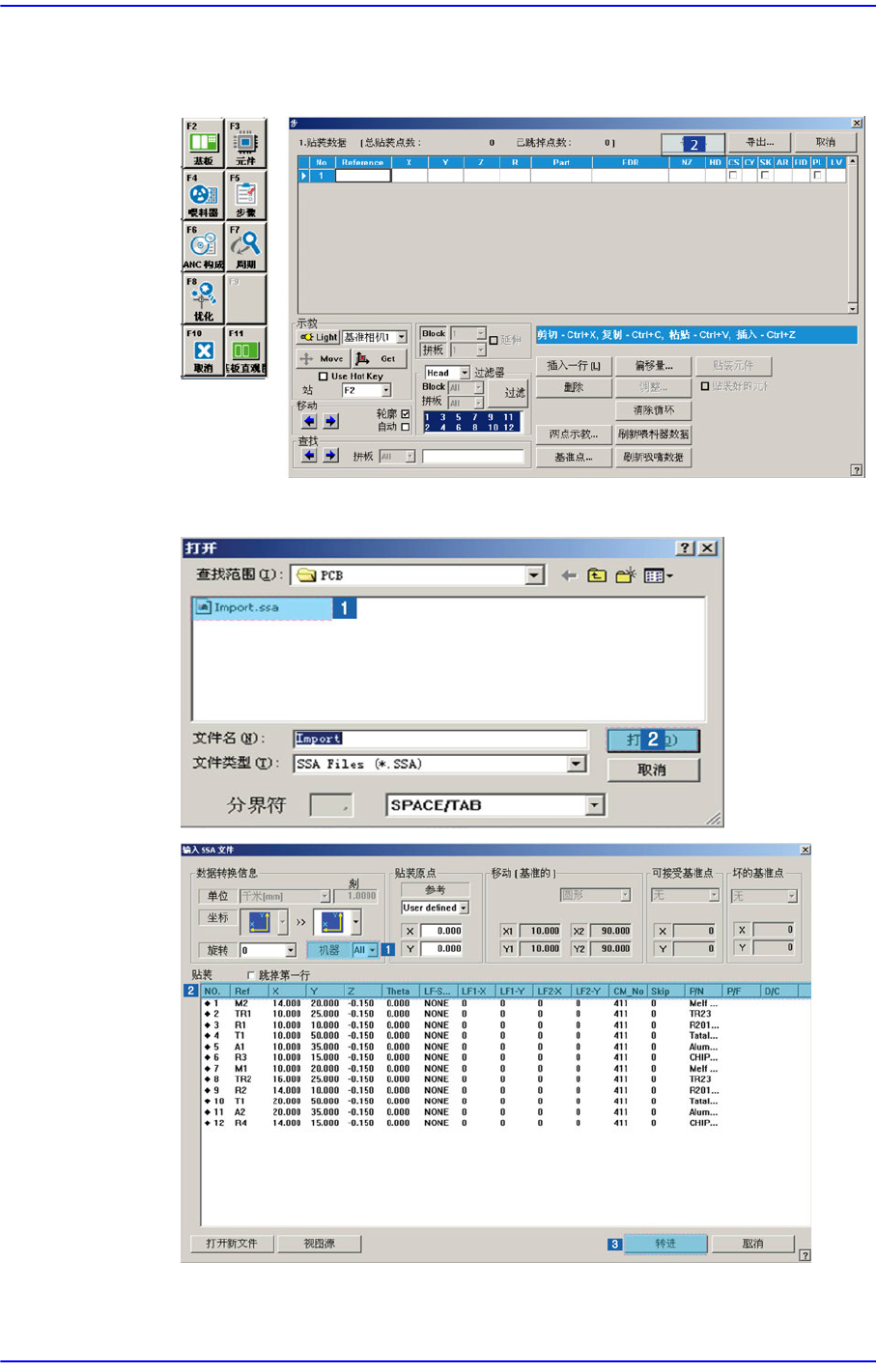

 在<步>对话框单击<导入>按钮。

查找需要Import的CAD文件的位置及文件名并加以选择。

9-13

Step Programming

 利用Import的SSA文件选择需要作业的设备。

选择需要输入的设备(Imported Machine)。然后检查 Placements的列(Row)名

是否正确。如果是本公司的标准格式(SSA Format)，则不必更改该列的值。

 执行Import。

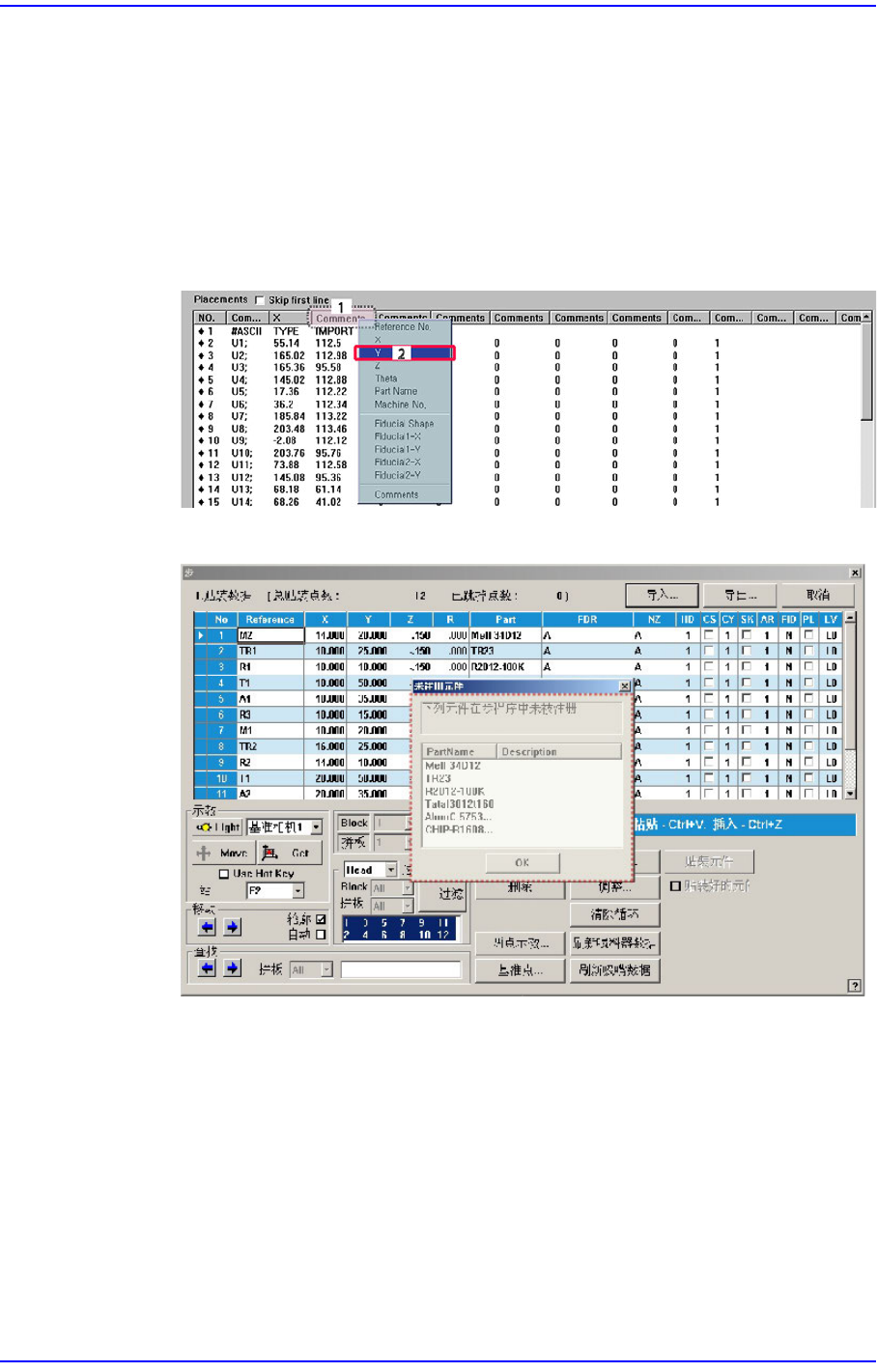

如果输入了本公司标准格式之外的文件格式，该列将如下显示Comment。把

鼠标指针移到需要更改名称的列后单击右键，并在出现的菜单中选择该名

称。这时，如果没有符合拟输入列的名称，利用Comments设置列名称。

下面是Import完成后的屏幕。

 如果从CAD数据 Import的元件没有登记，需要将未登记元件予以登记。

在Place Data使用中的元件信息出现在设备DB的未登记元件清单窗口

(Unregistered Part List)时，应把该元件登记到PCB Part List。
