14-14 Advanced Chip Shooter DECAN S2 Administrator’s Guide
14-13
Machine Calibration
14.3. 校正 [F9]
用于执行与XY Gantry 及 Camera有关的校正。执行校正之前需要确认或先行的作业
为如下。
警 告 原则上，应在打开电源1.5小时后进行校准，对于MountOffset，
根据安装精度的变化，原则上应在预热 1小时和等待30分钟后进
行。
I/O Test
确认及补正Mirror Offset
Nozzle Check及System Constant的Vacuum Check Option
Nozzle Check及System Constant的校正Tool Option:[80]号 “1” (default)ANC Type
确认
确认ANC Type
确认空压是否异常
执行校正的顺序和相应校正所需的校正 Tool 为如下。
Axis Home Calibration
Skew Compensation
Fiducial Camera Scale & Rotation Calibration - CN400 Nozzle, Calibration Tool
Fiducial Cameras Offset Calibration
Common X-Y (1st)
Conveyor Calibration
X-XY Compensation - Calibration Bar
Common X-Y (2nd )
Thermal Mapping
Gantry Mapping
ANC Position Teaching
Head & Camera Calibration - CN040, CN400, LightFly Nozzle, Calibration Tool
Board Position
14-14
Advanced Chip Shooter DECAN S2 Administrator’s Guide
14-15
Machine Calibration
14.3.1. 原点刻度
设定各驱动轴的移动位置的限度值。选择此按钮时显示如下的对话框。

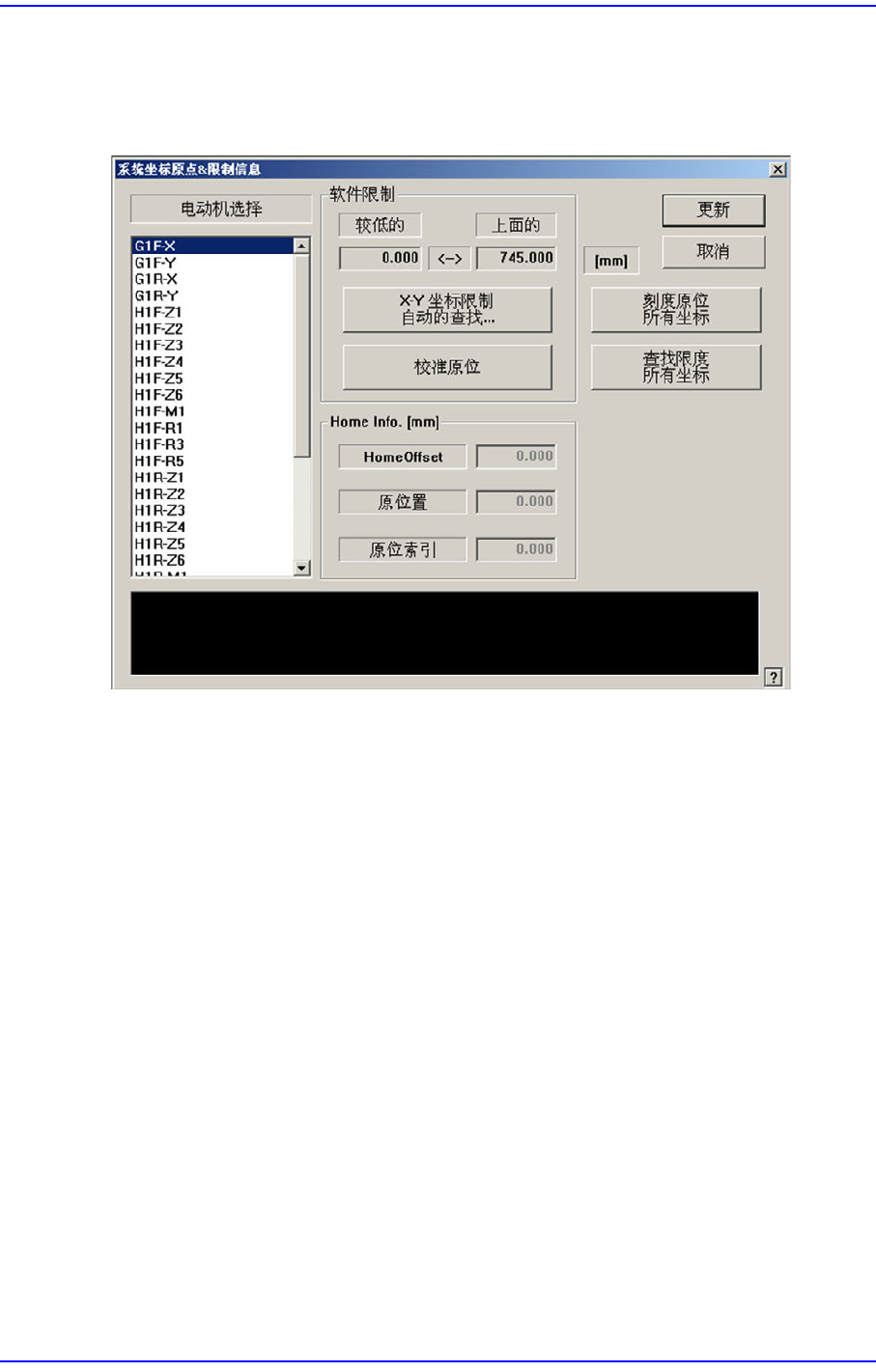

图
14.7 “
系统坐标原点
&
限制信息
”
对话框
<电动机选择> 目录框
选择将要设定限度的驱动轴。可选择的驱动轴如下。
G1F-X: 前面 Gantry的 X轴
G1F-Y: 前面 Gantry的 Y轴
G1R-X: 后面 Gantry的 X轴
G1R-Y: 后面 Gantry的 Y轴
H1F-Z1: 前面 Gantry的 Head 1的 Z轴
H1F-Z2: 前面 Gantry的 Head 2的 Z轴
H1F-Z3: 前面 Gantry的 Head 3的 Z轴
H1F-Z4: 前面 Gantry的 Head 4的 Z轴
H1F-Z5: 前面 Gantry的 Head 5的 Z轴
H1F-Z6: 前面 Gantry的 Head 6的 Z轴
H1F-Z7: 前面 Gantry的 Head 7的 Z轴
H1F-Z8: 前面 Gantry的 Head 8的 Z轴
H1F-Z9: 前面 Gantry的 Head 9的 Z轴
