15-38 Advanced Chip Shooter DECAN S2 Administrator’s Guide 5. 圈选了 <Select Camera> 领域的 <Import All> 复选框后， 单击 <Import> 按钮。 6. 在 < 打开 > 对话框选择 LM_MAP_FIDUCIAL 后， 单击 < 打开 > 按钮。
15-37
系统设置

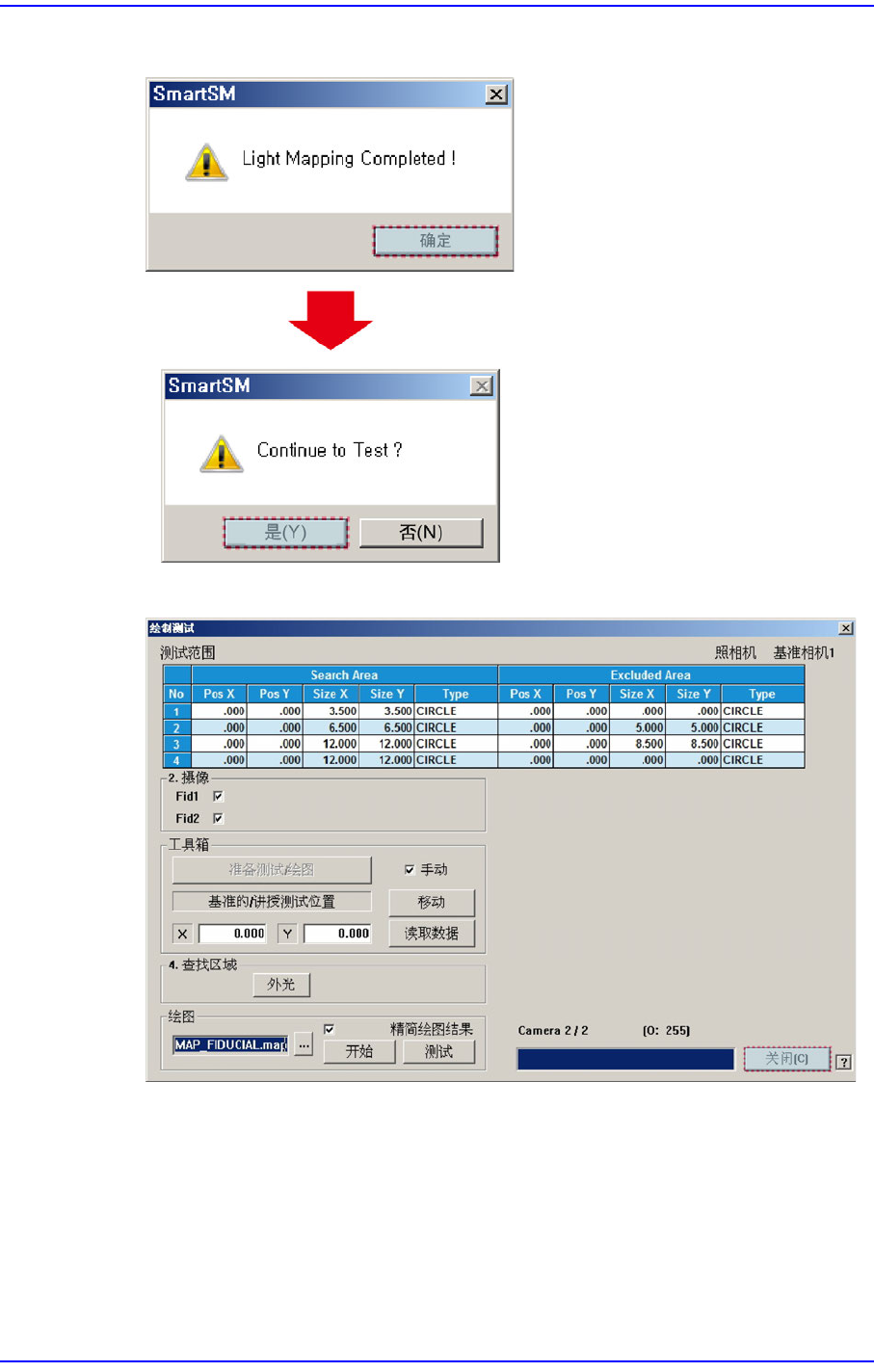

3. Light Mapping完毕后，针对Mapping结果实行Test。
4. Test完毕后，单击<Close>按钮结束Mapping Test对话框。
15-38
Advanced Chip Shooter DECAN S2 Administrator’s Guide

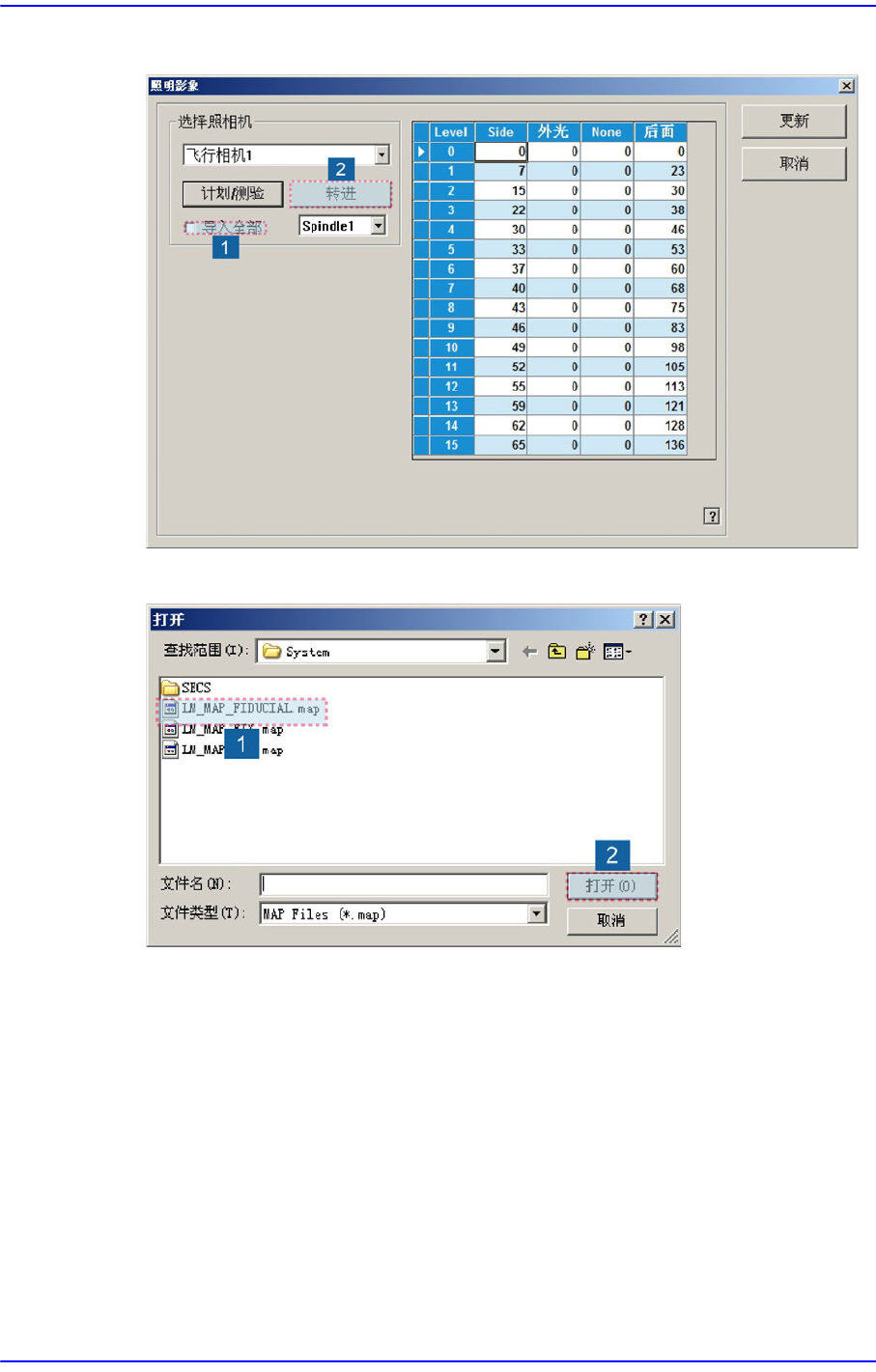

5. 圈选了<Select Camera>领域的<Import All>复选框后，单击<Import>按钮。
6. 在<打开>对话框选择LM_MAP_FIDUCIAL后，单击<打开>按钮。
15-39
系统设置
下面是设置Fiducial Camera的过程。Fiducial Camera的Inner不实行Light Mapping而
输入所设定的基准值。
1. 在<Select Camera>领域选择Fid Cam。如 果 Inner的值与基准值不同，则手动输入
后单击<Update>按钮。
备 注. 下面是Fiducial Camera Inner照明的基准值。
Outer Inner
0- 0
1- 20
2- 35
3- 50
4- 65
5- 80
6- 110
7- 120
8- 140
9- 170
10 - 190
11 - 200
12 - 210
13 - 220
14 - 240
15 - 255
