4-12 Advanced Chip Shooter DECAN S2 Administrator’s Guide 4.5.1. PCB 进入 / 输出 功能 利用鼠标的 Drag & Drop 把 PCB 投入到输送机内的作业领域 (W orking Stati on) 或从输 送机的作业领域投放到下一个工程 设备。 要把 PCB 投入到装备时， 用鼠标选择左 侧淡绿色 PCB 后拖曳到操作领域。 如果要把 PCB 从装备放出…
4-11
Tools
简化操作
(shortcut)
菜单

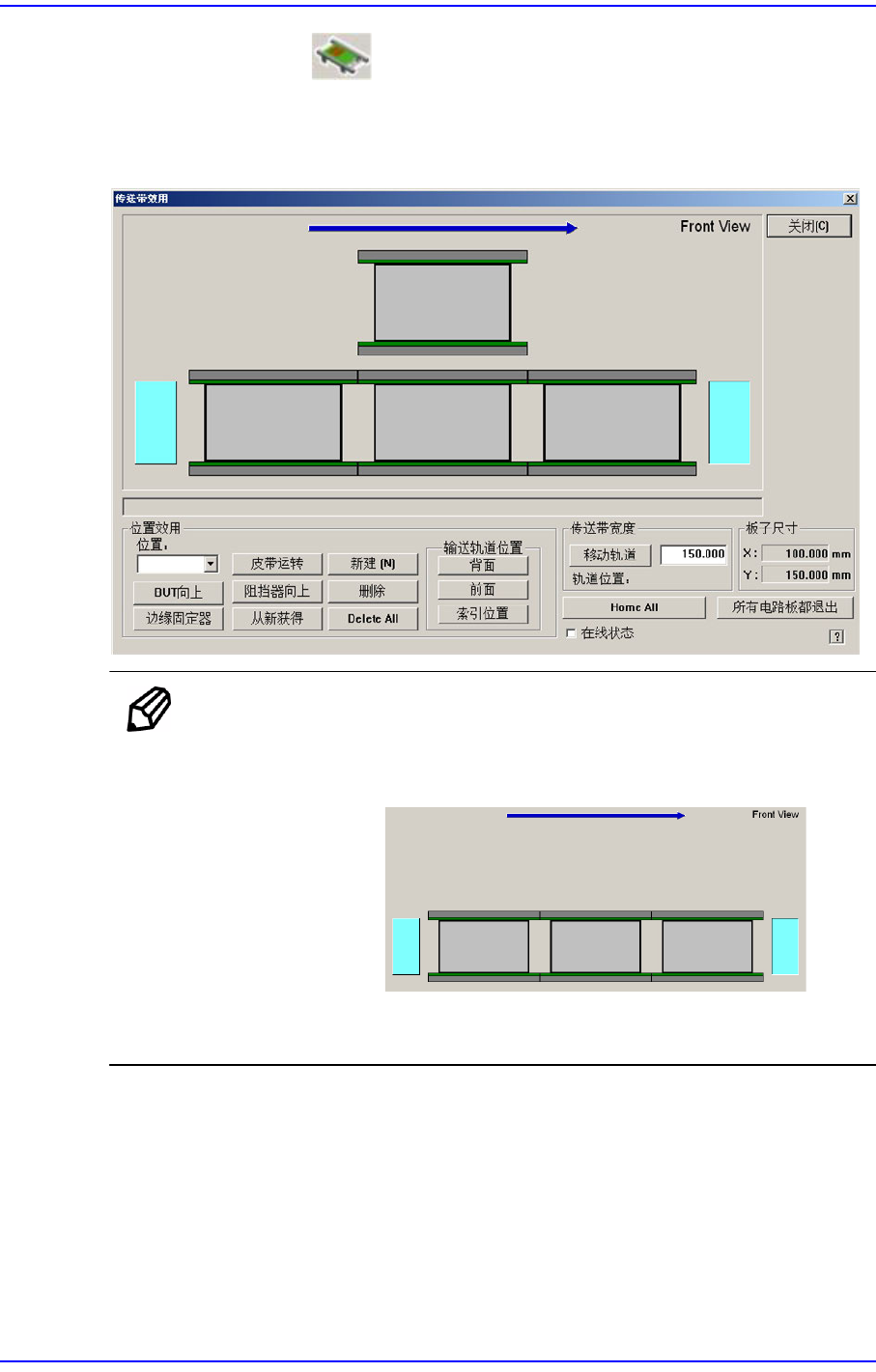

4.5. 传送部分 (Conveyor)
为解决设备运行中 Conveyor发生的问题提供对话框。
图
4.4 Conveyor System
对话框
备注 显示在画面上的传送带形状会根据选项而不同。
<Single Lane>
<Full Single Type>
4-12
Advanced Chip Shooter DECAN S2 Administrator’s Guide
4.5.1. PCB 进入 /输出 功能
利用鼠标的Drag & Drop把PCB投入到输送机内的作业领域(Working Station)或从输
送机的作业领域投放到下一个工程设备。
要把PCB投入到装备时，用鼠标选择左侧淡绿色PCB后拖曳到操作领域。
如果要把PCB从装备放出，就用鼠标选择操作领域(Working Station)的PCB后拖曳
到右侧的淡绿色PCB上。

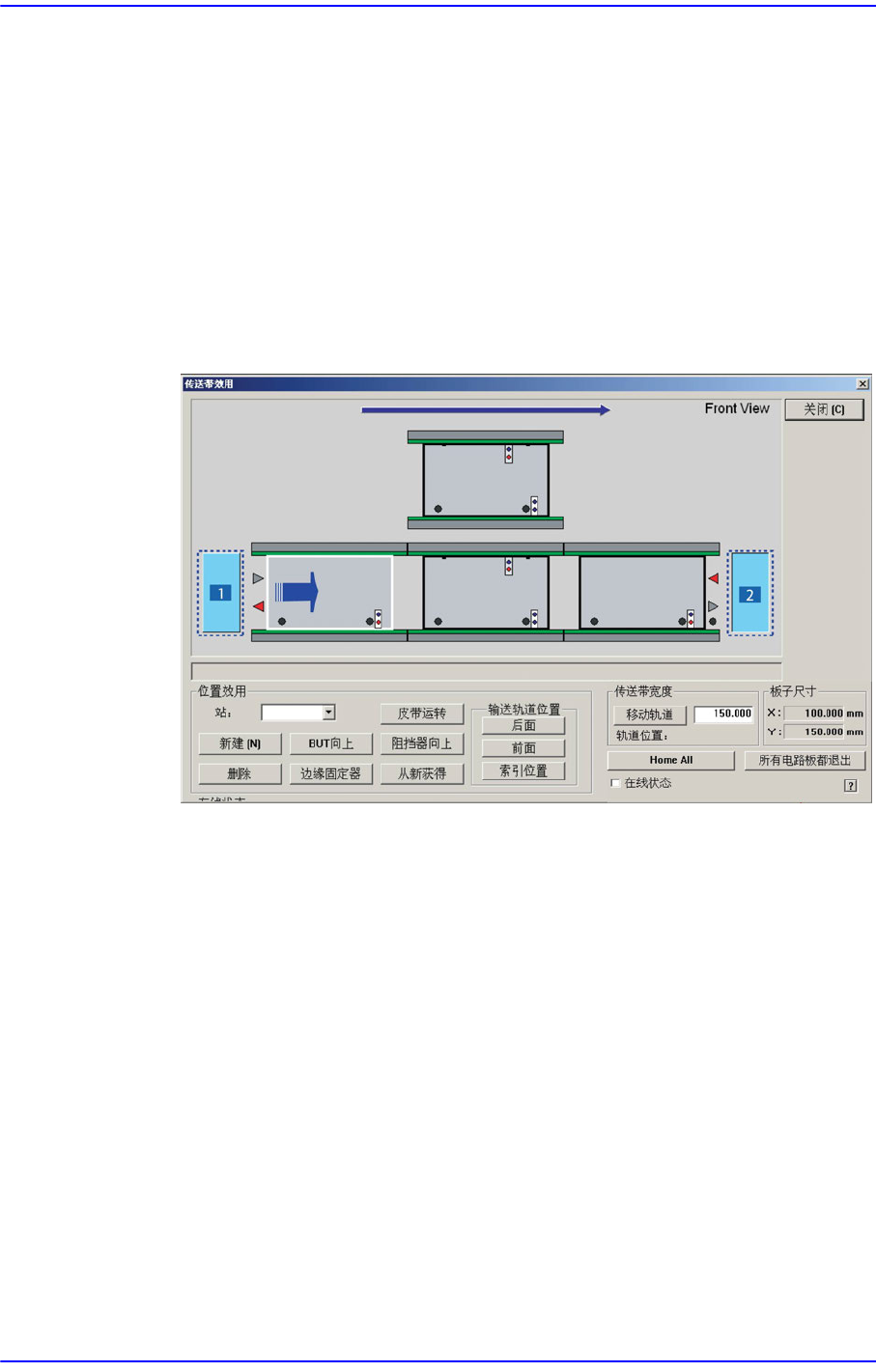

Board Flow (举例说明右 → 左时)
把右侧作业等待中的PCB用 Drag and Drop移动到 Working Station，则PCB移
动到Working Station。
1:
作业等待中
PCB
2:
作业完成的
PCB
4-13
Tools
简化操作
(shortcut)
菜单

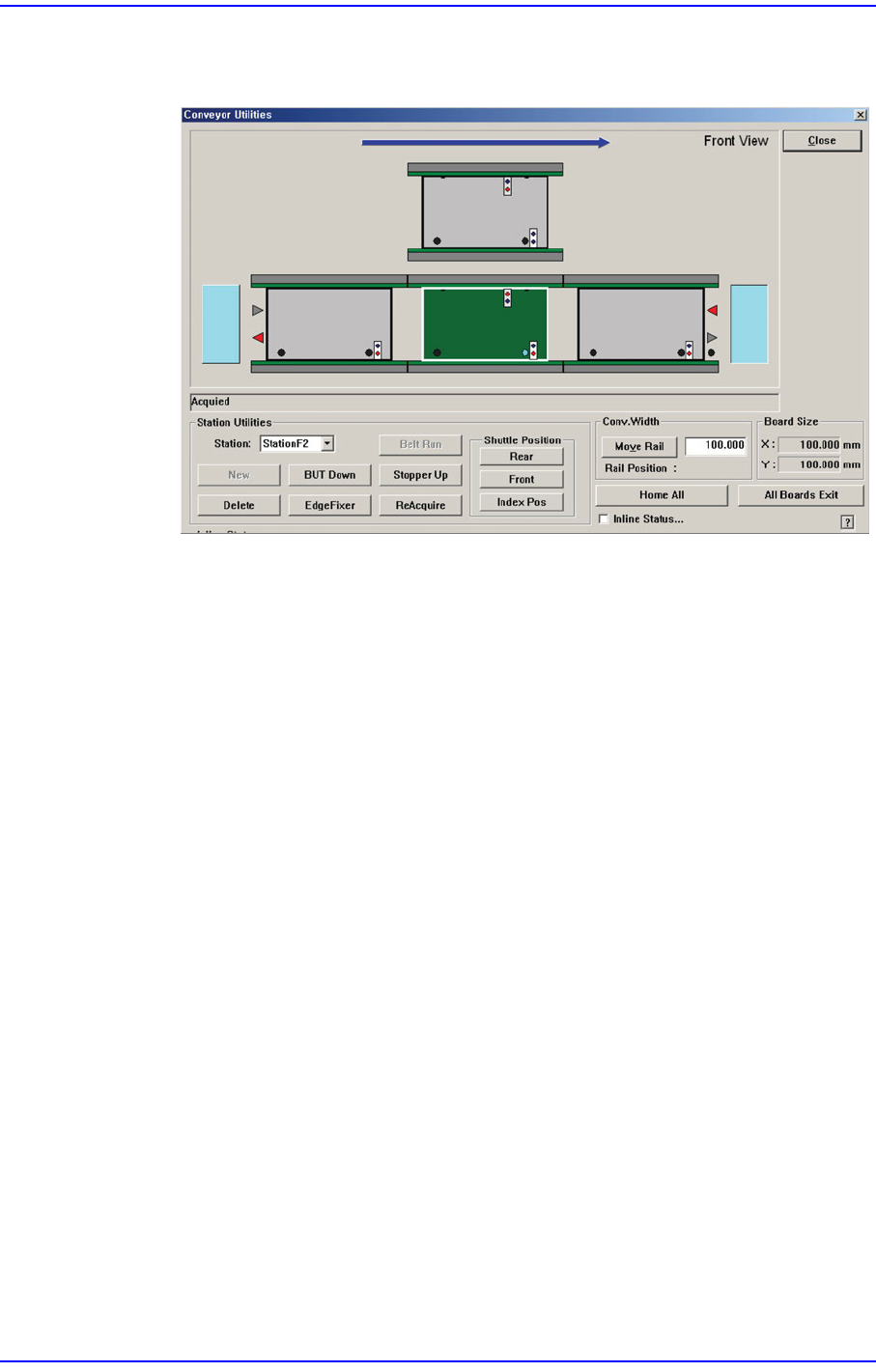

把作业领域(Working Station)的 PCB Drag and Drop到右侧作业完成的PCB则
把PCB投放到下一个工程设备。
