14-57 Machine Calibration 4. 显示 “ 排列高度上升， 镜像关闭移动， 点击 [ 下一步 ]” 的信息。 此时为了在飞行相 机上看见 Head 吸嘴支撑架， 把 Spindle 上升到可以识别部件的高度后， 为了关闭 Mirror 点击 < 下个 > 按钮。 5. 打开 < 当前位置 > 窗口。
14-56
Advanced Chip Shooter DECAN S2 Administrator’s Guide
备 注 正常的Z偏移值如下。
Head1~ Head6: -1.5 ~ 1.5 mm
若Z Offset值超出该范围，则说明磁头有严重的器具性问题，需
要确认home位置、主轴、LM和电动机的工作是否正常。

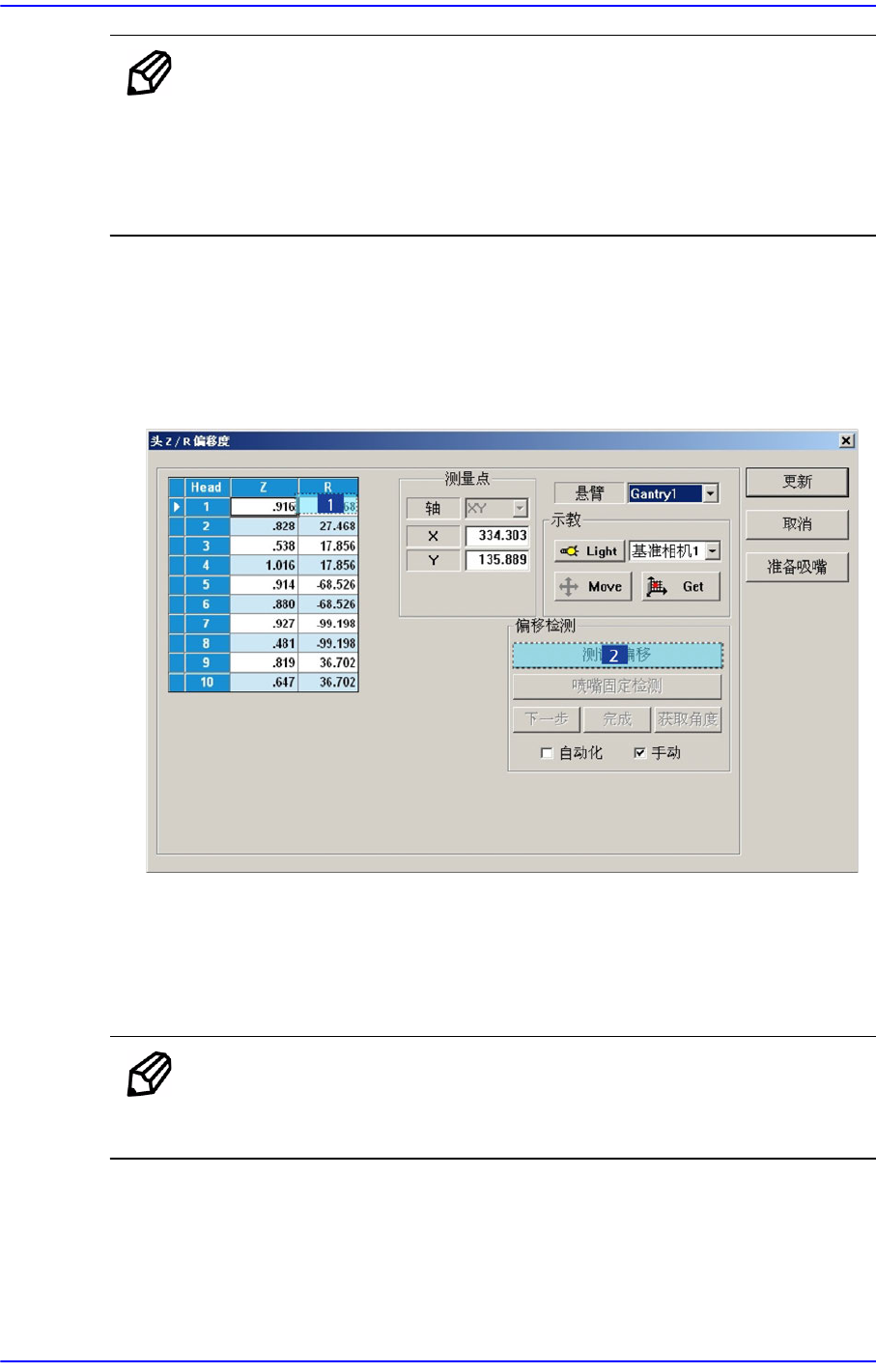

下面介绍R Offset Calibration执行方法。
1. 需要在<Grid>领域执行校正的Head的R轴值输入“0”。
2. 在<Grid> 领域点击要执行校正Head的R轴，再点击 <喷嘴固定检测>按钮。 (在
这里任意用 Head 1设定)

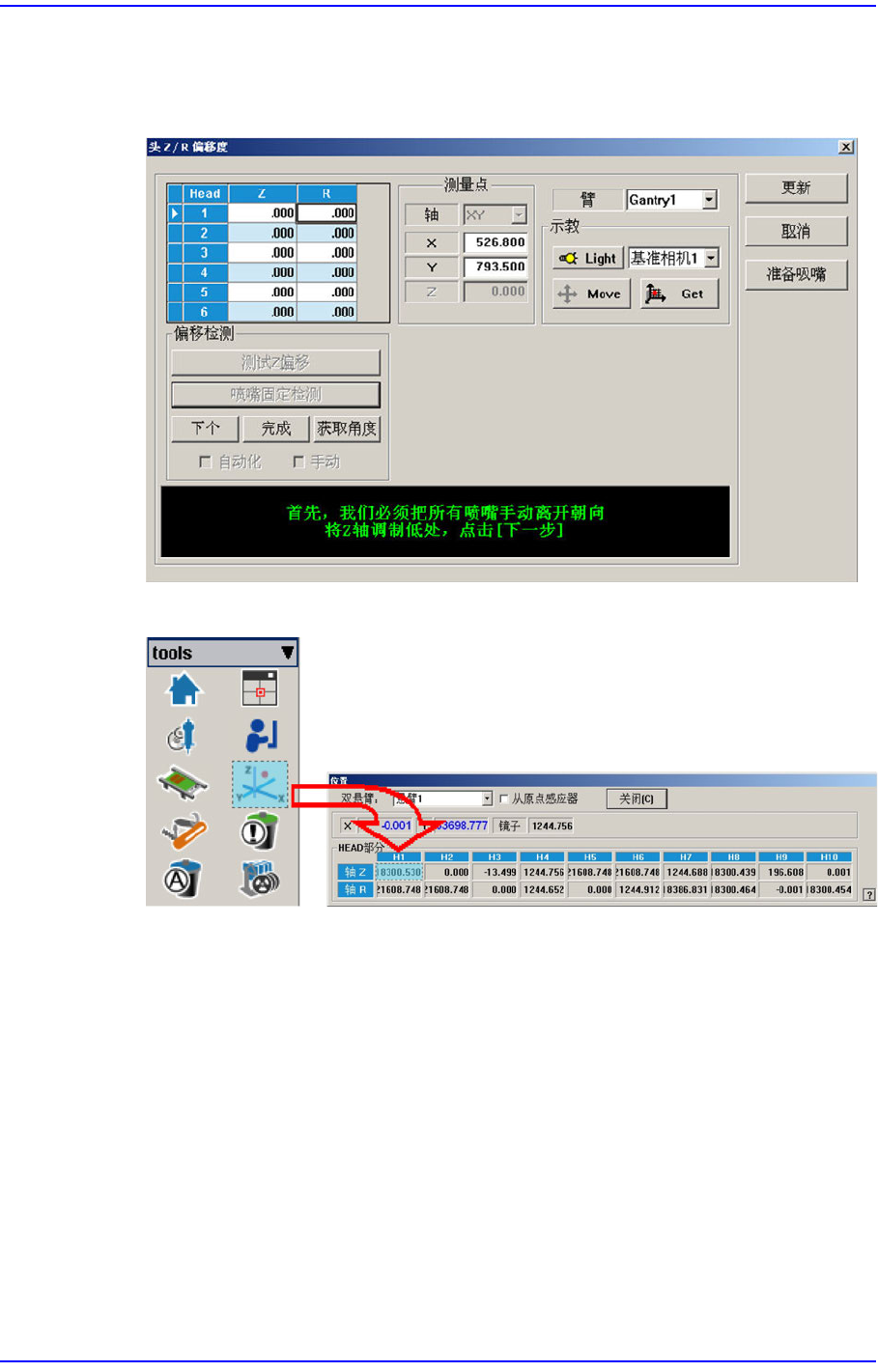

3. 显示“请检测和记录喷嘴CNT0到 ANC1-2洞。首先，我们必须把所有喷嘴手动
离开朝向 将Z轴调制低处，点击[下一步]”消息。 为手动除去所有贴装在磁头的
吸嘴，拉下磁头的Z轴请点击 <下个>按钮。
此时虚拟吸嘴CNT0设置在ANC的1号孔，认定相应 Head把CNT0吸嘴Pick。
备 注 CNT0喷嘴是其长度设置为0.001mm的虚拟喷嘴，因此用户无需
在实际ANC上安装喷嘴。
14-57
Machine Calibration
4. 显示“排列高度上升，镜像关闭移动，点击[下一步]”的信息。此时为了在飞行相
机上看见Head吸嘴支撑架，把Spindle上升到可以识别部件的高度后，为了关闭
Mirror点击<下个>按钮。
5. 打开<当前位置>窗口。
14-58
Advanced Chip Shooter DECAN S2 Administrator’s Guide

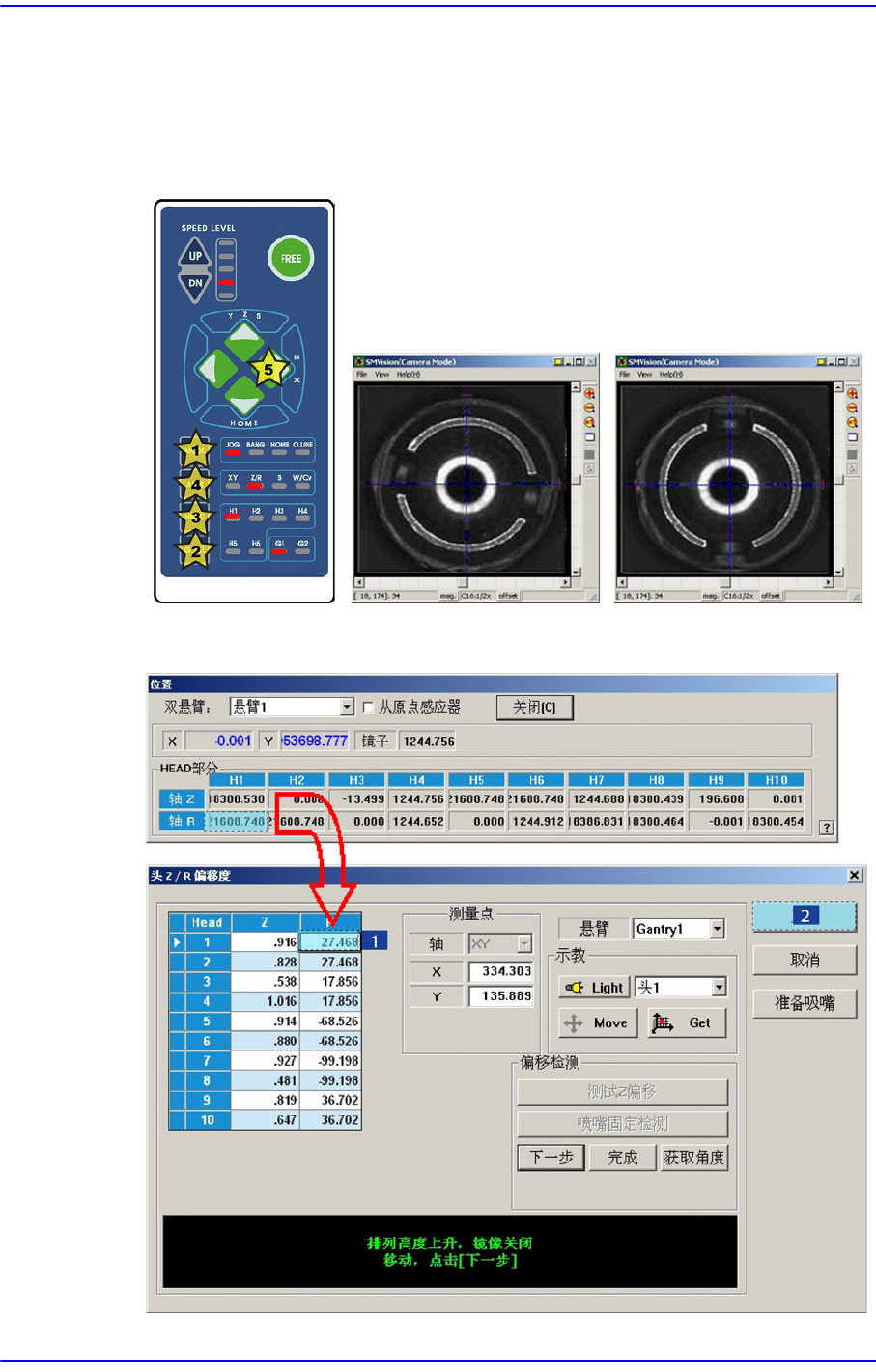

6. 利用示教盒使吸嘴座形状成'( )'，R轴方向旋转转轴。 此时，机械连动的磁头.吸
嘴座朝相同方向。
即如上图所示利用齿垢1~2号，3~4号，5~6号, 7~8号, 9~10号磁头器具上应组装
为相同的组装方向。
7. 此时输入所要适用的R轴<当前位置 >值并进行升级。
