15-48 Advanced Chip Shooter DECAN S2 Administrator’s Guide 图 15.17 “Error Report” 对话框 <Use> 选择框 圈选了该复选框后， 就能使用文件备份功能 。 <Path> 编辑框 设定 MMI 文件的备份路径。 <Ignore Restriction Pitch> 检查框 选择该校验盒后， 将忽视零部件的 Fe…
15-47
系统设置
<Show Backup Pin> 检查框
需要在T-Solution使用“依序更改”功能时，请圈选该复选框以激活顶针对话框。
<Use 1D Barcode JobChange> 检查框
扫描T-Solution 印刷的卷轴列表的条形码自动下载该PCB程序。
<1D Barcode Scan wait time(sec)> 检查框
利用扫描器识别1D条形码时，以秒为单位设置识别倒1D条形码为止所花费的
时间。
<Use File Backup> 按钮
把变更的系统文件予以备份，可以在设备驱动过程中发生问题时修复MMI文
件。

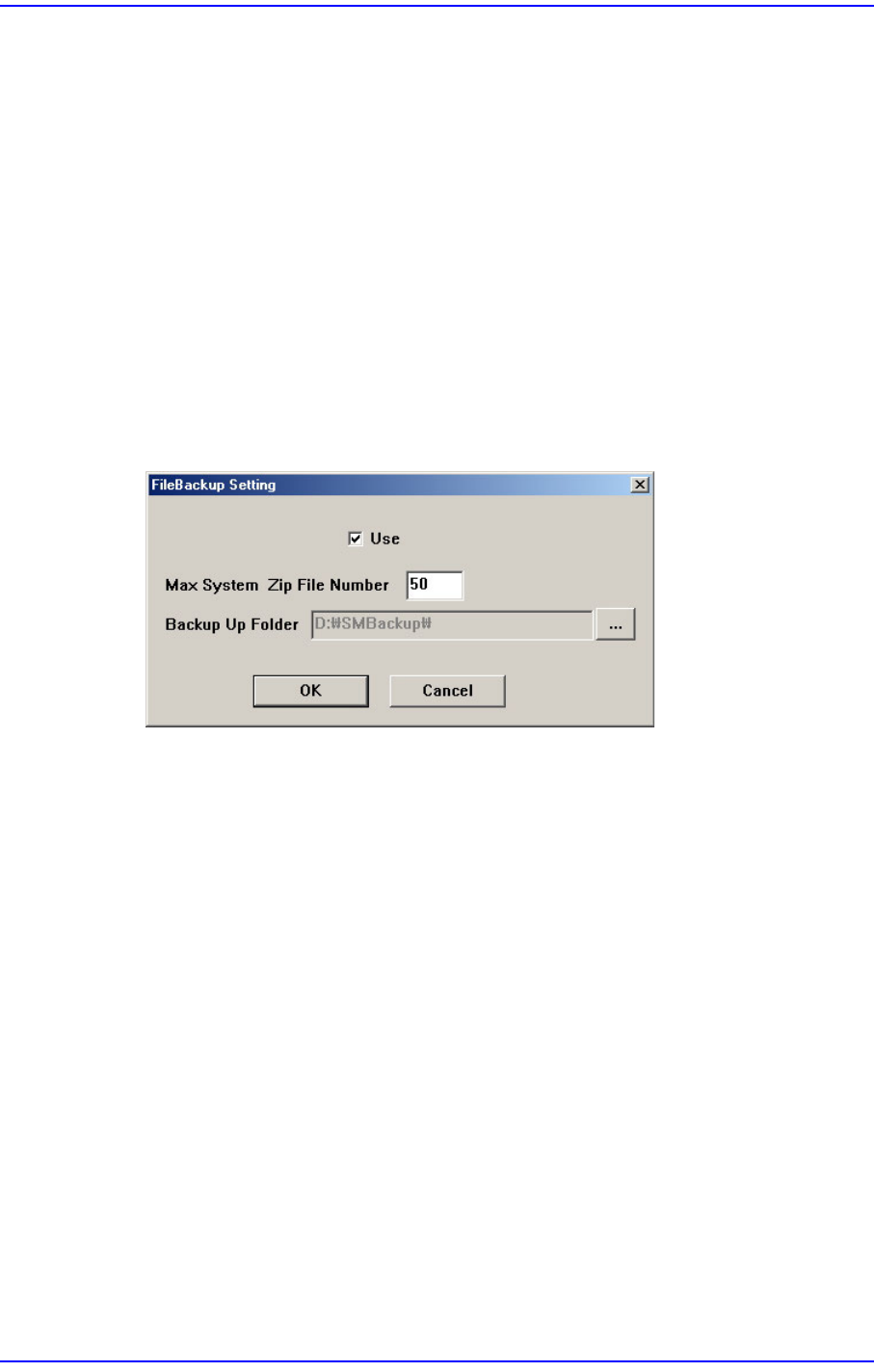

图
15.16 “FileBackup Setting” 对话框
<Use> 选择框
圈选了该复选框后，就能使用文件备份功能。
<Max System Zip File Number> 编辑框
设定备份文件的最大文件数量。
<Backup Up Folder> 编辑框
设定MMI文件的备份路径。
<Use Auto Error Report> 按钮
如果在结束设备时使用者以手动方式备份MMI文件则使用该功能。只有在Idle
状态下才允许使用者以手动方式备份MMI文件。
15-48
Advanced Chip Shooter DECAN S2 Administrator’s Guide

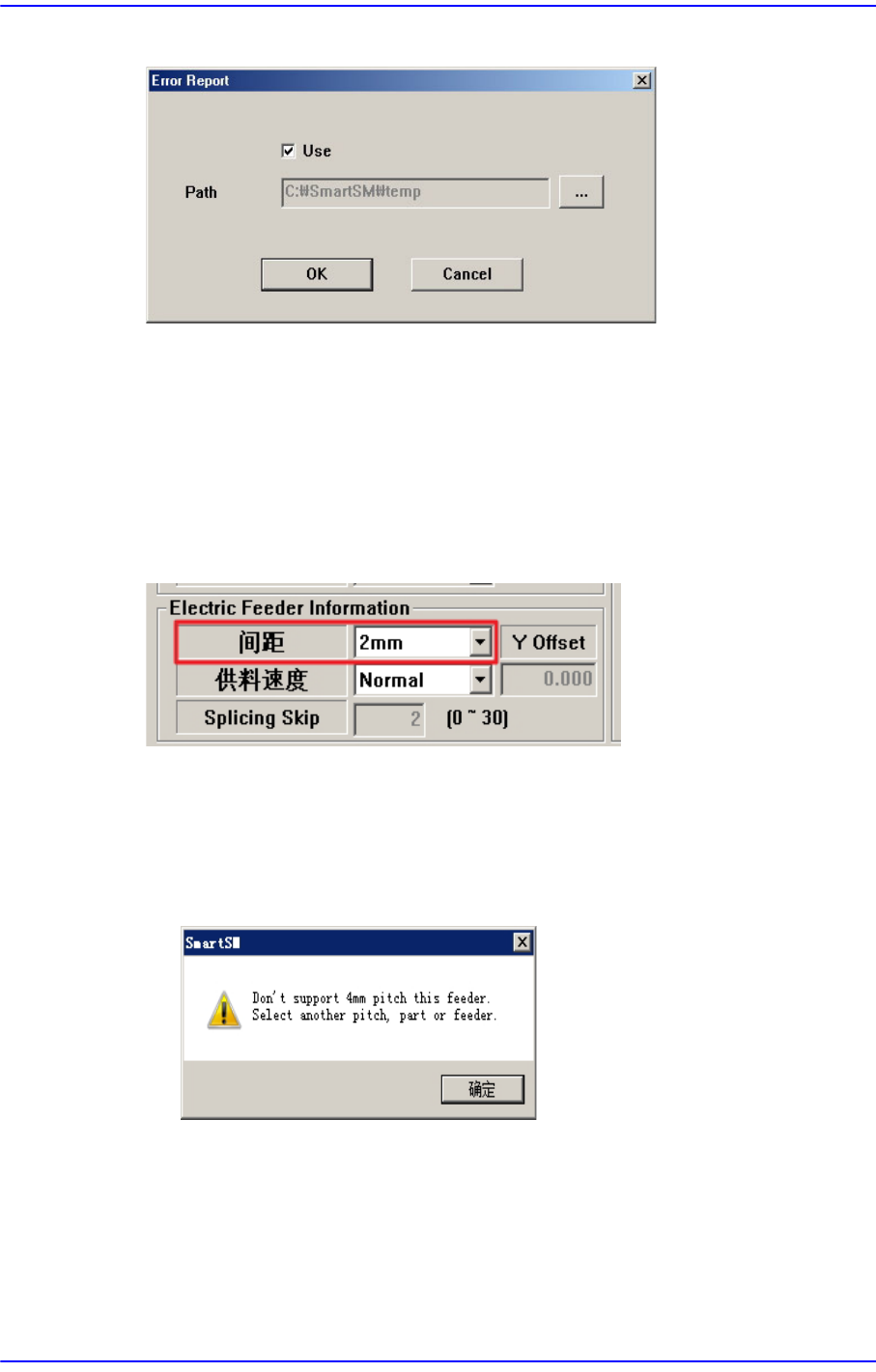

图
15.17 “Error Report” 对话框
<Use> 选择框
圈选了该复选框后，就能使用文件备份功能。
<Path> 编辑框
设定MMI文件的备份路径。
<Ignore Restriction Pitch> 检查框
选择该校验盒后，将忽视零部件的Feeder Pitch设置限制。
设置零部件的Feeder Pitch时，基本存在如下限制：
1005以下零部件(零部件的 Y大小为0.65mm以下)
Feeder Pitch：可选择2mm以下
选择不可选择的Pitch时，将弹出如下警告信息。
15-49
系统设置

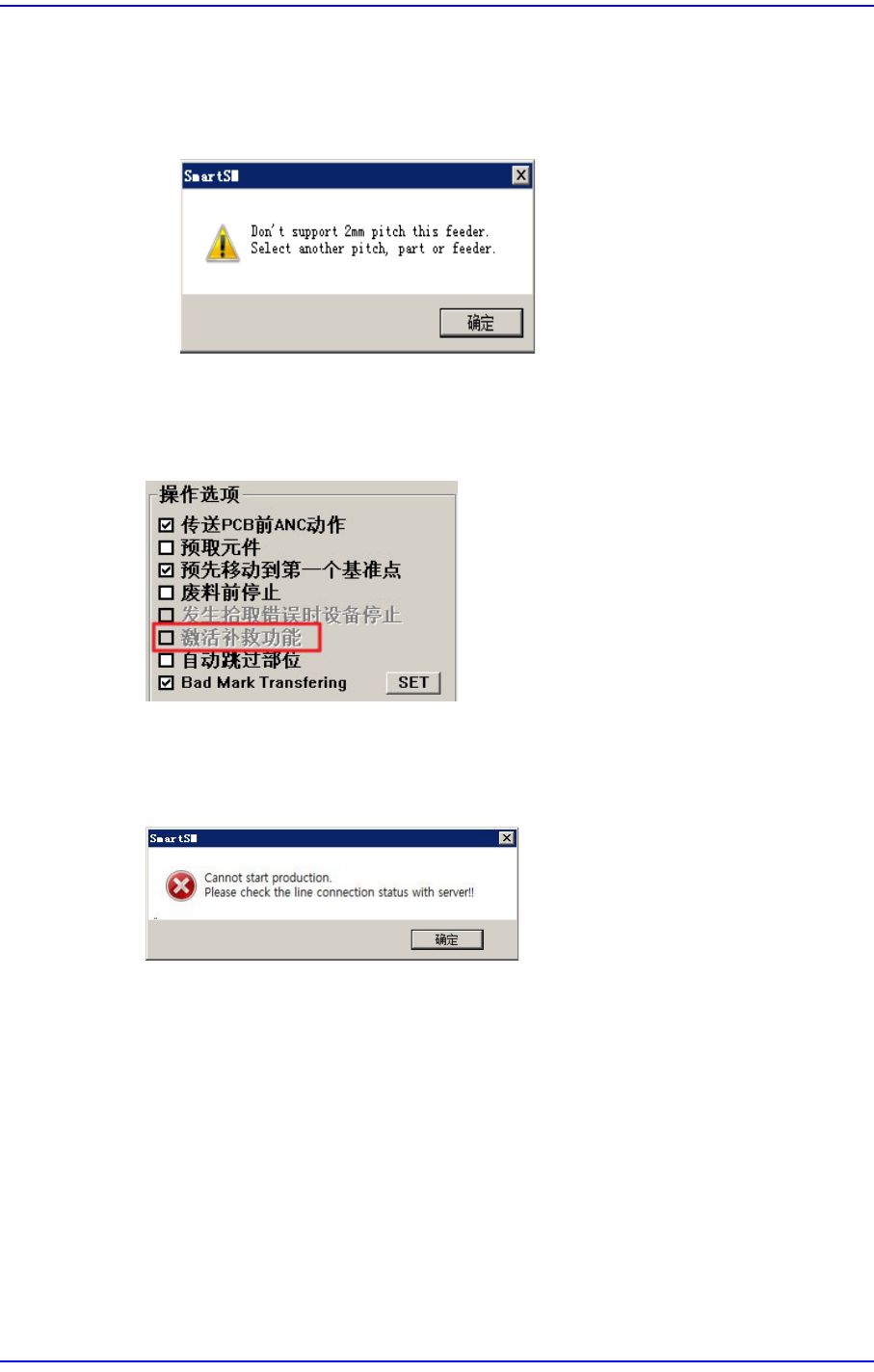

1608以上零部件(零部件的 Y大小为0.65mm以上)
Feeder Pitch：可选择4mm以上
选择不可选择的Pitch时，将弹出如下警告信息。
<Use RESCUING> 检查框
选择该校验盒后，”Product”菜单的 <Operation Option> 领域的 <Enable
RESCUING>校验盒将被激活。有关该功能的详情见 “13.1.2.Option Setting”。
<PNP Connection Check> 检查框
开始生产前确认设备与PNP是否连接，如果在没有连接PNP的状态下开始生
产，就会出现错误提示消息。
<Use Pickup Offset Sync> 检查框
可将Stick或Tray Feeder的供给角度(R)、安装角度(Part R)应用到登录在相应
Feeder的零部件数据中。选择该校验盒后，每当打开PCB文件时，零部件的供给
角度和安装角度将变更为Feeder数据。
