7-56 Advanced Chip Shooter DECAN S2 Administrator’s Guide < 脚数 > 编辑框 设定单边的引脚数量。 < 缺栓 > 编辑框 设定引脚组的中间空位的数量。 < 总数 Y> 编辑框 表示部品在 Y 轴方向的整体长度。 如果确定 < 本体 Y> 和 < 引脚长度 > 两个长 度， 以合计的方式表示。 ( < …
7-55
元件的登记

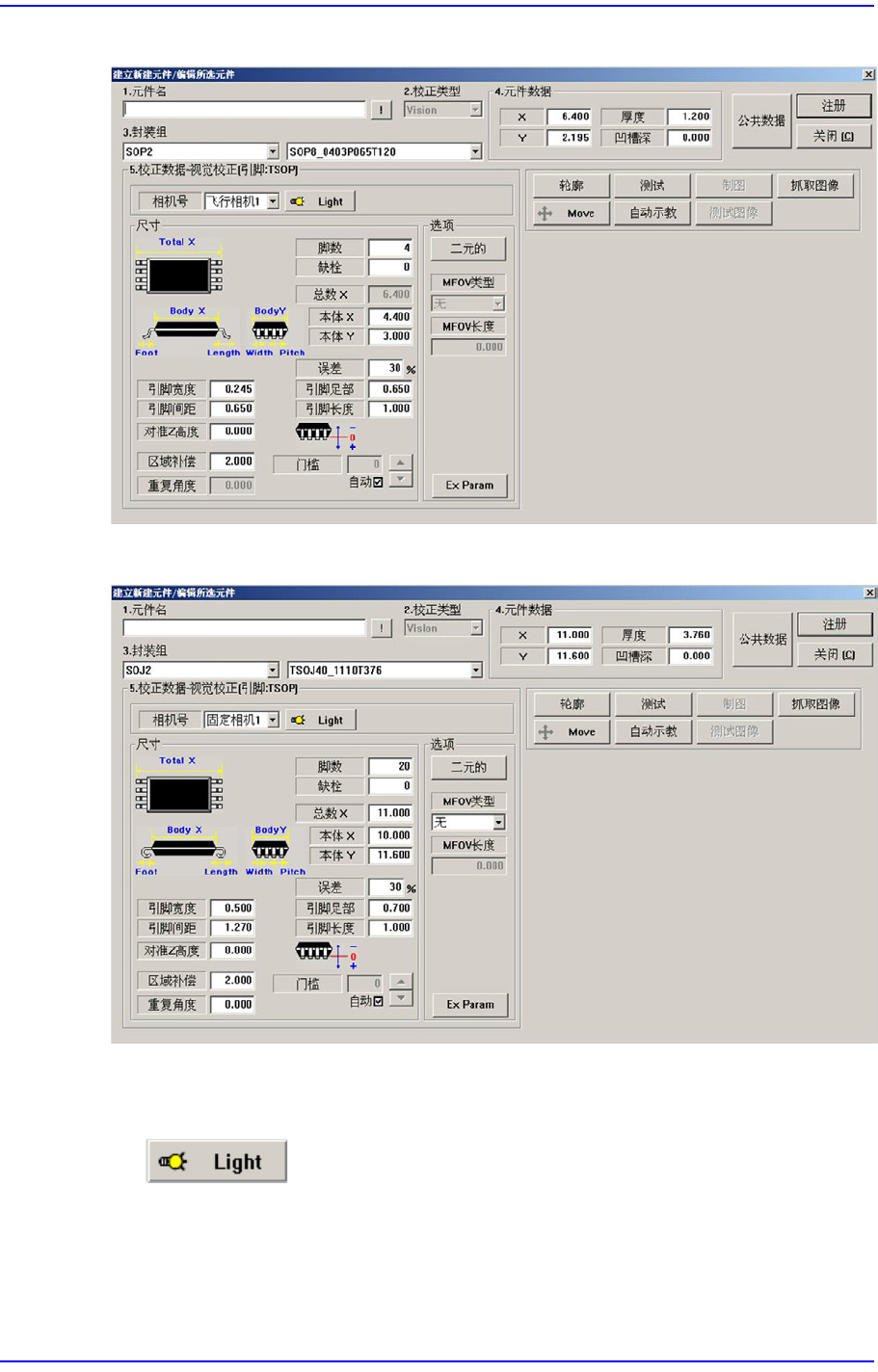

图
7.20 “
封装组
= SOP2”
时的对话框
图
7.21 “
封装组
= SOJ2”
时的对话框
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1
共同
Align Data” 。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1
共同
Align Data” 。
<尺寸> 领域
设定排列尺寸。
7-56
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<脚数> 编辑框
设定单边的引脚数量。
<缺栓> 编辑框
设定引脚组的中间空位的数量。
<总数Y> 编辑框
表示部品在Y轴方向的整体长度。如果确定<本体Y>和<引脚长度>两个长
度，以合计的方式表示。( <本体 Y> + <引脚长度> * 2)
<本体X> 编辑框
设定部品身的X轴方向的尺寸。
<本体Y> 编辑框
设定部品身的Y轴方向的尺寸。
<误差> 编辑框
输入部件数据的余量。基本值为 30%。
<引脚宽度> 编辑框
设定引线的宽度。
<引脚间距> 编辑框
设定引脚之间的间距。
<引脚足部> 编辑框
设定引脚接触到底面的距离。
<引脚长度> 编辑框
设定能显示到校正照像机的引脚的长度。
此外的设定项目请参照 “7.1.1
共同
Align Data” 。
<Option> 领域
设置Align Option数据。
<Direction Mark> 按钮
设置零件的安装方向。
7-57
元件的登记
<Direction Mark Parameter> 领域
<Type> 组合框
None : 无Direction Mark。
Triangle : 当Direction Mark为Triangle时选择。
Rectangle : 当Direction Mark为Rectangle时选择。
Circle : 当Direction Mark为Circle时选择。
H MARK : 当Direction Mark为H MARK时选择。
<Threshold> 编辑框
通过SMVision窗口显示的影像均由像素构成。各个像素因显示亮度
不同，各自具有0~255的固有值。
这里的“临界值”是用来区分把各个像素识别成白色还是黑色的界限
值。
