14-37 Machine Calibration F2_Ref#1 F2_Ref#2 F3_Ref#1 F3_Ref#2
14-36
Advanced Chip Shooter DECAN S2 Administrator’s Guide
8. 那么，基准相机移动到该Fiducial Mark位置。上升Backup Table，利用Teachbox

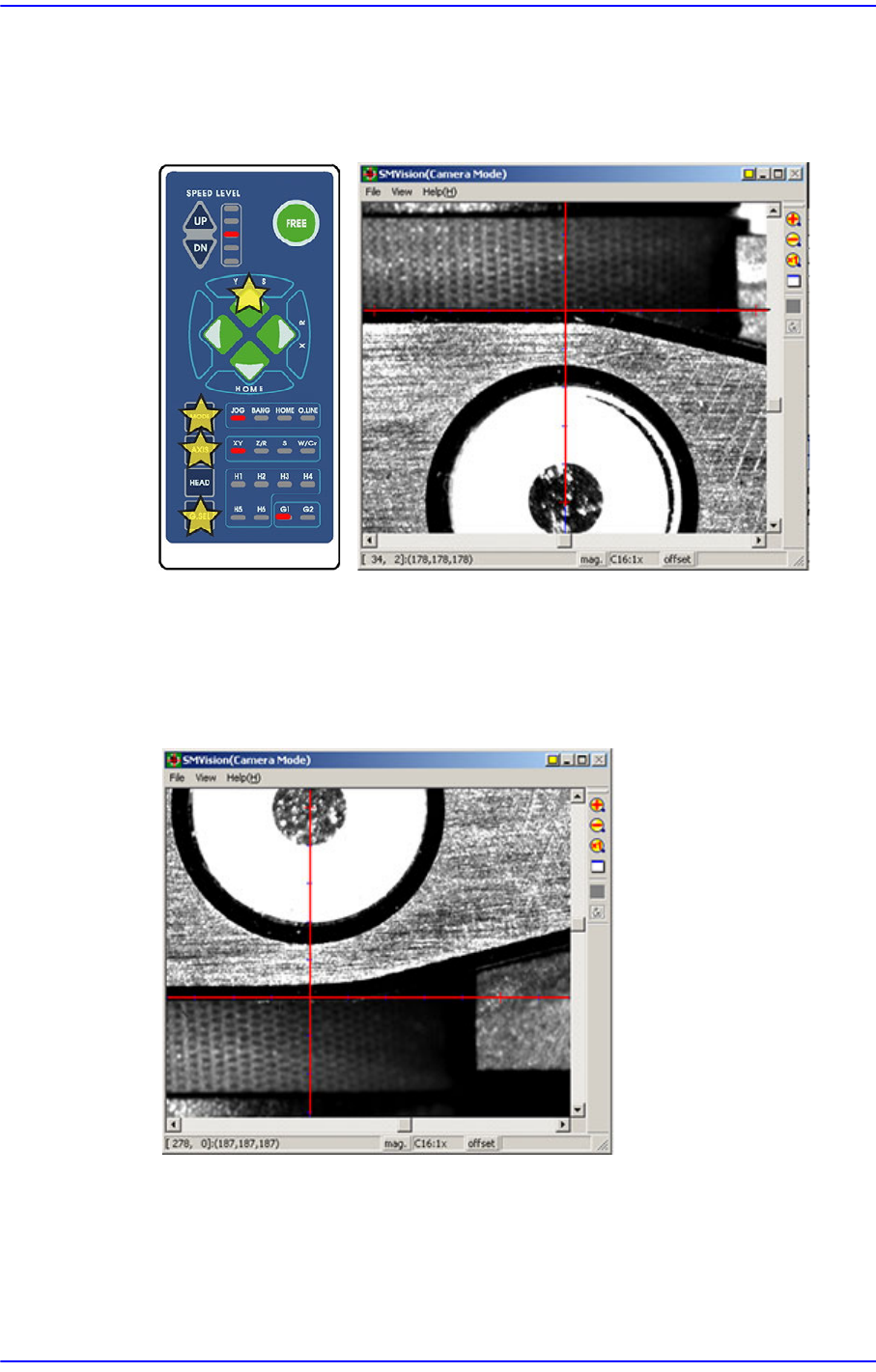

点击’AXIS’按扭选择XY，使 Vision 上的十字线和Transport Rail Frame一致，再
点击’MODE’按扭，选择Jog，按 住 Y(+)方向移动按扭漫漫移动。
9. 如一致，点击示教盒的<Get>按扭。
10. 然后，用鼠标选择 参考点#2相应的<边偏移>编辑框，点击<移动相机>按扭。
11. 用 参考点#1的示教方法，同样地对 参考点#2执行示教。
12. 对所选Station的Fiducial Mark完成示教，则用同样的方法对其他 Fiducial Mark
执行示教。
13. 2到12号的过程各Station要单独执行，请按如下的顺序执行：StationF1 ->
StationF2 → StationR2 → StationF3
F1_Ref#2
14-37
Machine Calibration
F2_Ref#1
F2_Ref#2
F3_Ref#1
F3_Ref#2
14-38
Advanced Chip Shooter DECAN S2 Administrator’s Guide
14. 完成所有示教后请点击<Update>按钮适用变更事项。
