14-13 Machine Calibration 14.3. 校正 [F9] 用于执行与 XY Gantry 及 Camera 有关的校正。 执行校 正之前需要确认或先行的作业 为如下。 警 告 原则上， 应在打开电源 1.5 小时后进行校准， 对于 MountOffset ， 根据安装精度的变化， 原则上应在预热 1 小时和等待 30 分钟后进 行。 I/O T est 确认及补正 Mirror Offset Nozzl…
14-12
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<移动> 按钮
组合框中选择的对象移动到指定的坐标位置。此时，在点击 <Move> 按钮之
前应该用鼠标点击所要固定相机。
<得到> 按钮
以组合框中选择的对象为基准获取 X, Y 坐标，此时，在点击 <Get> 按钮之
前应该用鼠标点击所要’固定相机’。
<Fiducial Mark…> 按钮
只有固定照相机情况下才处于活性化状态。用于设定位于ANC顶面的固定相机
的Fiducial Mark位置。
14-13
Machine Calibration

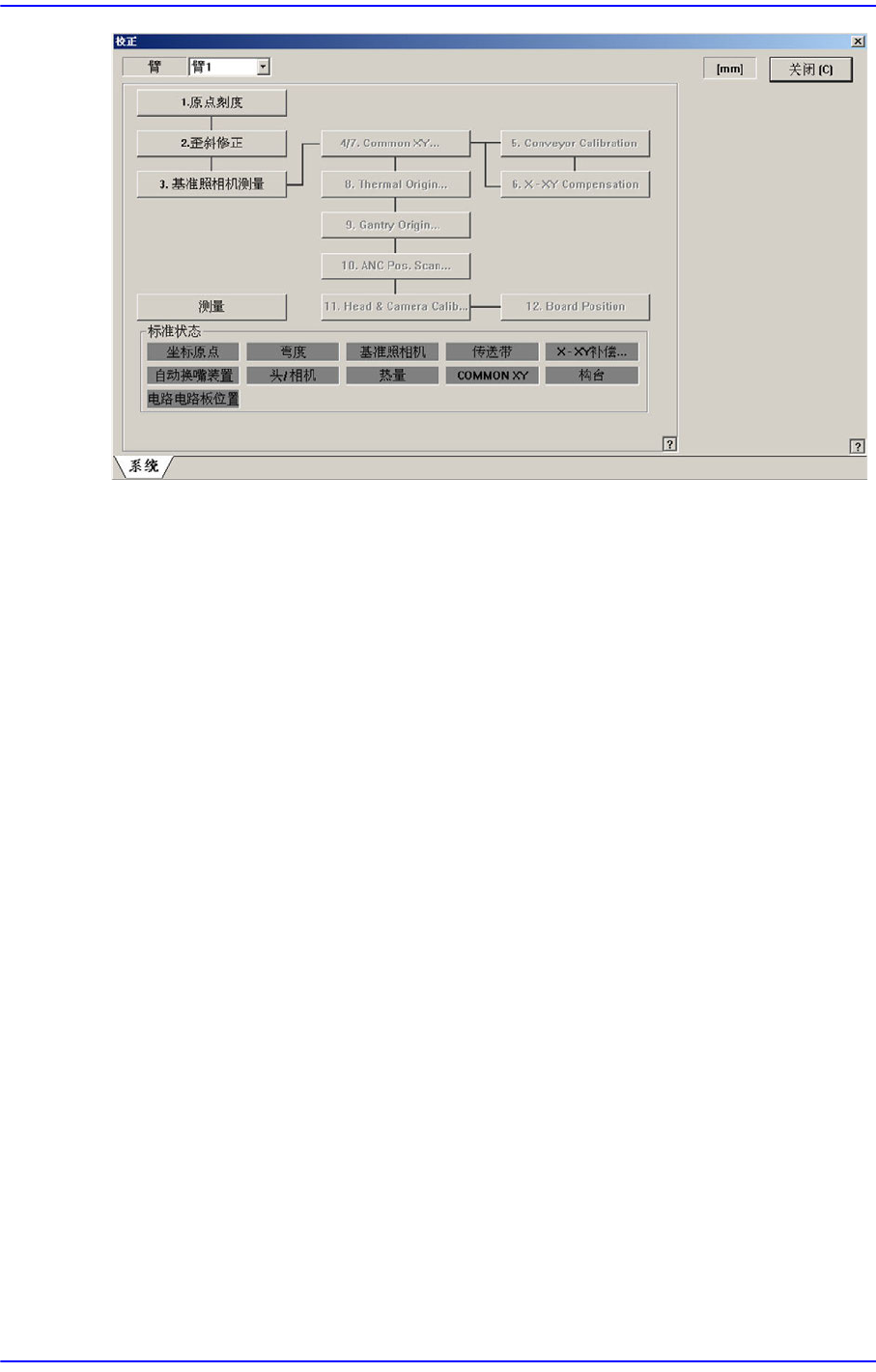

14.3. 校正 [F9]
用于执行与XY Gantry 及 Camera有关的校正。执行校正之前需要确认或先行的作业
为如下。
警 告 原则上，应在打开电源1.5小时后进行校准，对于MountOffset，
根据安装精度的变化，原则上应在预热 1小时和等待30分钟后进
行。
I/O Test
确认及补正Mirror Offset
Nozzle Check及System Constant的Vacuum Check Option
Nozzle Check及System Constant的校正Tool Option:[80]号 “1” (default)ANC Type
确认
确认ANC Type
确认空压是否异常
执行校正的顺序和相应校正所需的校正 Tool 为如下。
Axis Home Calibration
Skew Compensation
Fiducial Camera Scale & Rotation Calibration - CN400 Nozzle, Calibration Tool
Fiducial Cameras Offset Calibration
Common X-Y (1st)
Conveyor Calibration
X-XY Compensation - Calibration Bar
Common X-Y (2nd )
Thermal Mapping
Gantry Mapping
ANC Position Teaching
Head & Camera Calibration - CN040, CN400, LightFly Nozzle, Calibration Tool
Board Position
