15-37 系统设置 3. Light Mapping 完毕后 ， 针对 Mapping 结果实行 T est 。 4. T est 完毕后， 单击 <Close> 按钮结束 Mapping T est 对话框 。
15-36
Advanced Chip Shooter DECAN S2 Administrator’s Guide

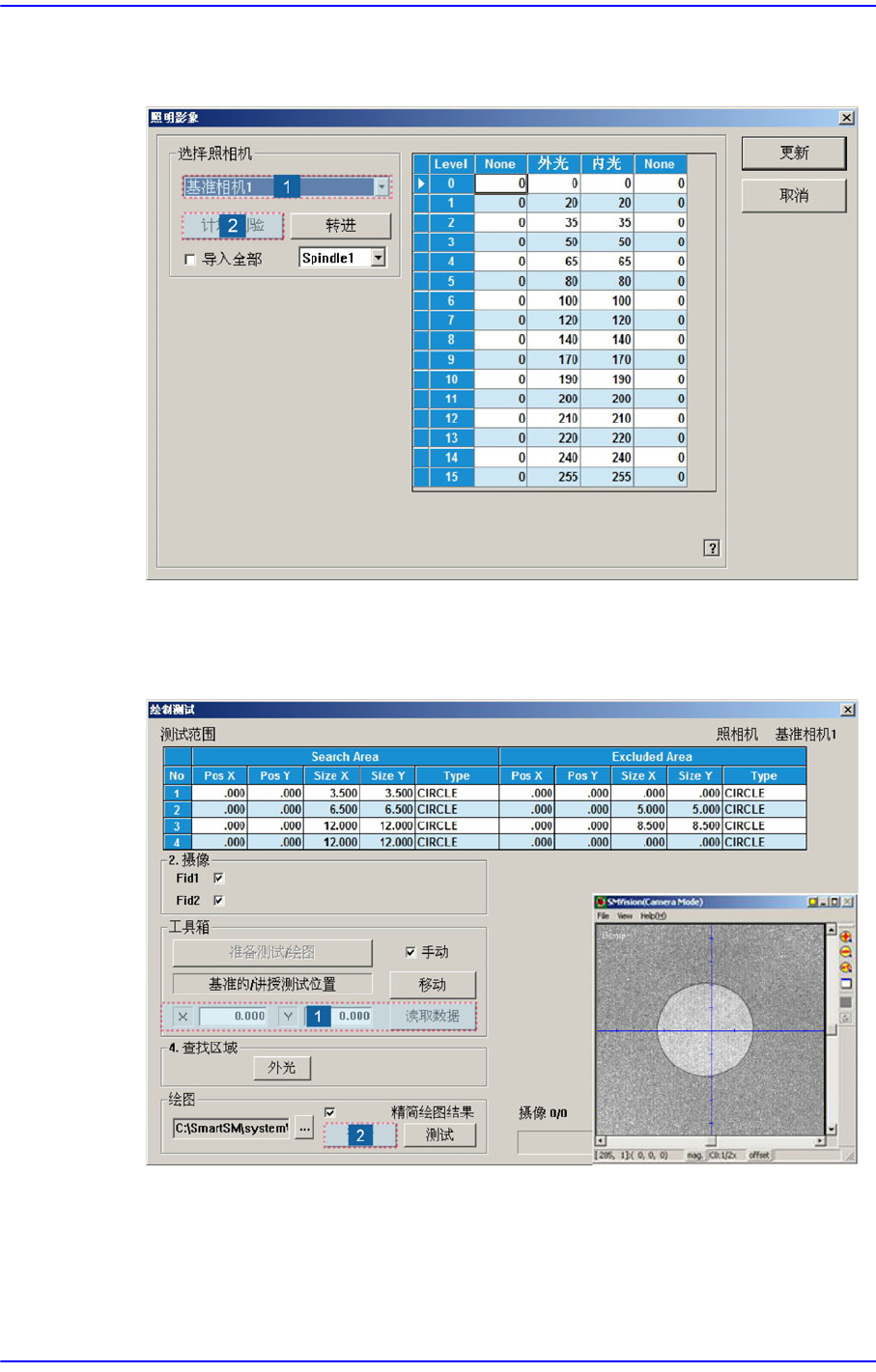

1. 在<Select Camera>领域选择了需要实行 Light Mapping的Camera后，单击
<Mapping/Test>按钮。
2. 把Mapping Plate置于ANC上部面后，利用示教盒让Mapping Plate的圆位于画面
中心。然后单击<Get>按钮进行坐标示教。然后单击 <<Mapping>>领域的<Start>
按钮实行Mapping。
15-37
系统设置
3. Light Mapping完毕后，针对Mapping结果实行Test。
4. Test完毕后，单击<Close>按钮结束Mapping Test对话框。
15-38
Advanced Chip Shooter DECAN S2 Administrator’s Guide
5. 圈选了<Select Camera>领域的<Import All>复选框后，单击<Import>按钮。
6. 在<打开>对话框选择LM_MAP_FIDUCIAL后，单击<打开>按钮。
