15-30 Advanced Chip Shooter DECAN S2 Administrator’s Guide 下面是 Fix Camera 的 Light Mapping 过程。 1. 单击 <Light Mapping> 按钮实 行 Light Mapp ing 对话框。 2. 在 <Select Camera> 领域选择了需要实行 Ligh t Mapping 的 Camera 后， 单击 <M…
15-29
系统设置

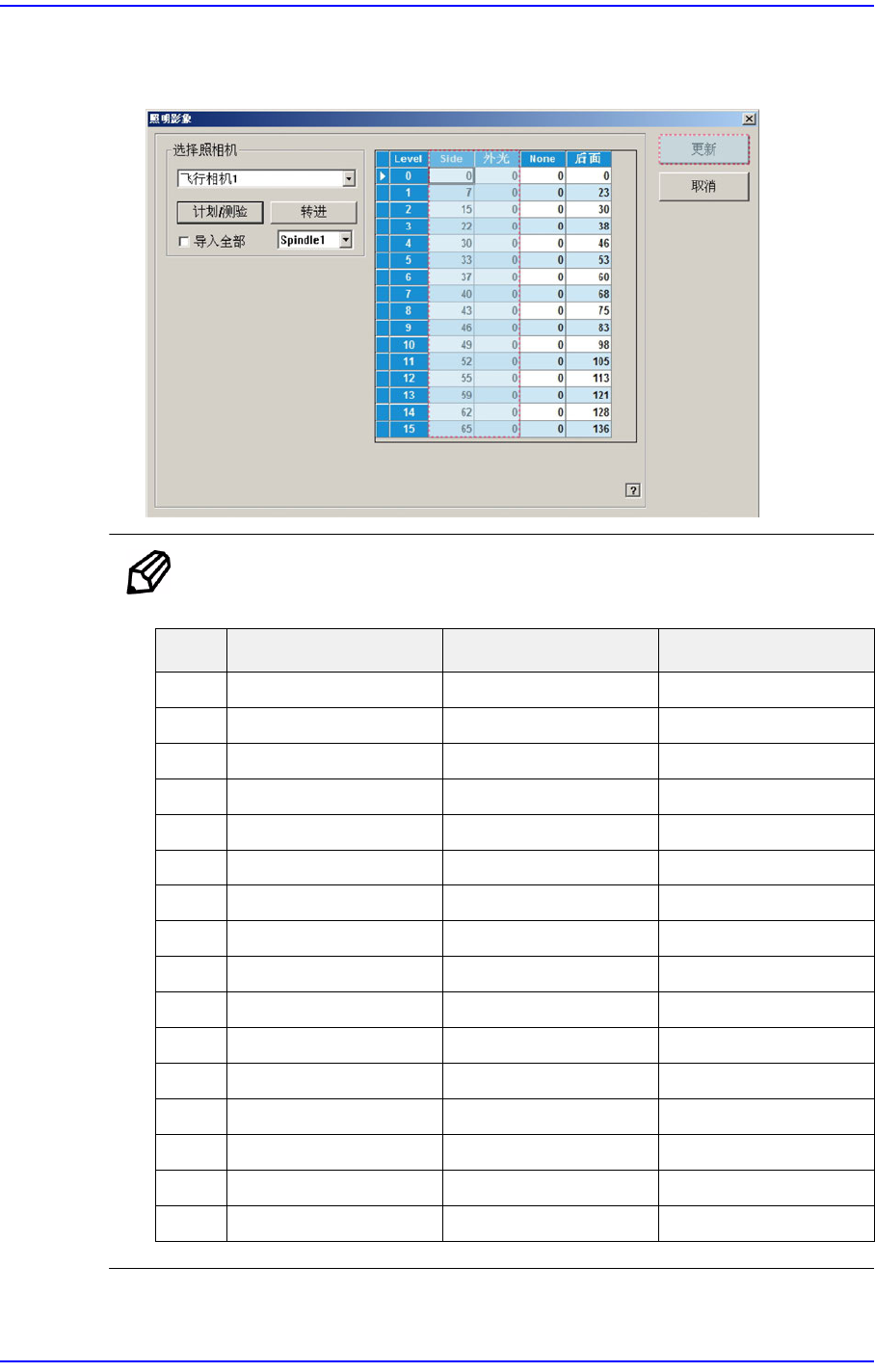

13. 文件Import完毕后，确认Light Mapping Data值是否从Level 0到Level 15等级依
序增加，然后单击<Update>按钮。
备 注. 测试结果值必须介于下列基准值的±10以内。
14. 对Gantry 2也用相同的方法执行校正.
Side Outer Coaxial
0000
1000
2000
30 35 8
4355912
5 45 113 16
6 56 155 20
7 66 203 25
8 77 136 30
9 87 159 35
10 98 167 40
11 108 174 45
12 119 180 50
13 130 185 55
14 140 190 60
15 151 191 65
15-30
Advanced Chip Shooter DECAN S2 Administrator’s Guide

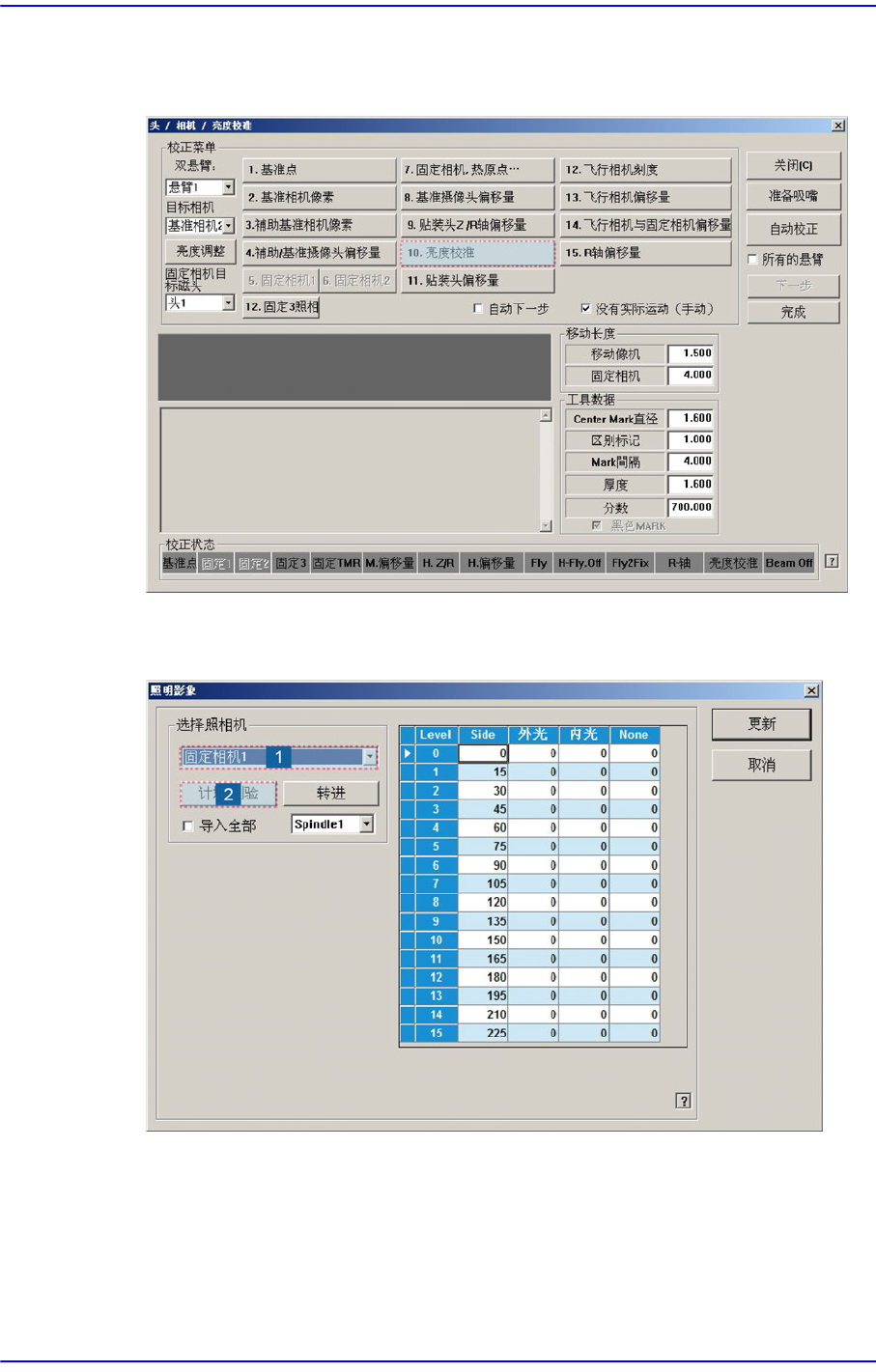

下面是Fix Camera的Light Mapping过程。
1. 单击<Light Mapping>按钮实行Light Mapping对话框。
2. 在<Select Camera>领域选择了需要实行 Light Mapping的Camera后，单击
<Mapping/Test>按钮。
15-31
系统设置

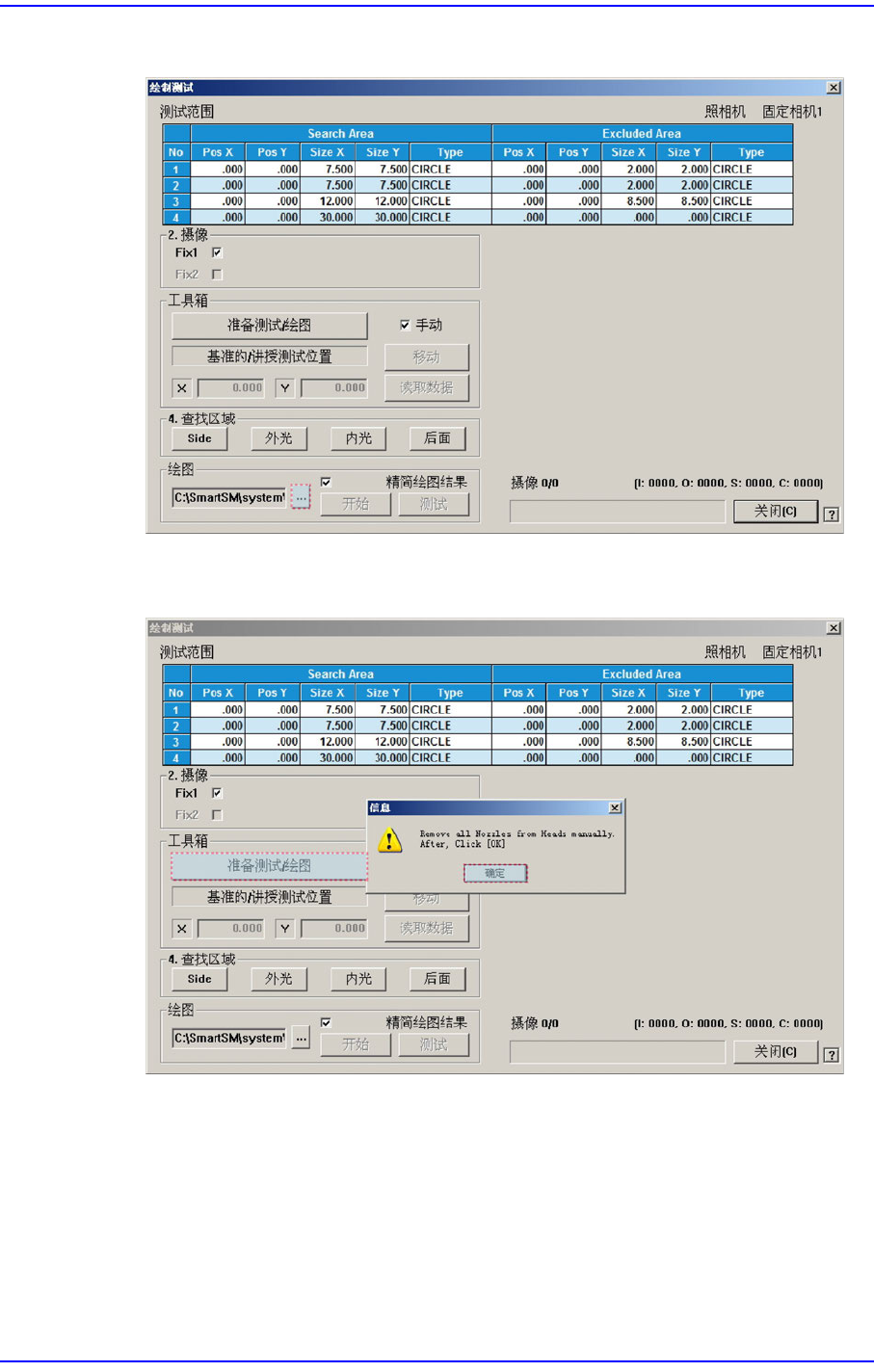

3. 在<<Mapping>>领域单击<...>按钮选择Calibration用文件。
4. 单击<3. Tool Setting>领域的<Prepare Test / Mapping>按钮后，单击<确定>按
钮。
