15-32 Advanced Chip Shooter DECAN S2 Administrator’s Guide 5. 选择 <3. T ool Setting> 领域的 <Manual> 复选框。 单击 <<Mapping>> 领域的 <Sta rt> 按钮后把 Light Mapping T ool 插入 7 号 Head 。 6. Light Mapping 完毕后会…
15-31
系统设置
3. 在<<Mapping>>领域单击<...>按钮选择Calibration用文件。
4. 单击<3. Tool Setting>领域的<Prepare Test / Mapping>按钮后，单击<确定>按
钮。
15-32
Advanced Chip Shooter DECAN S2 Administrator’s Guide

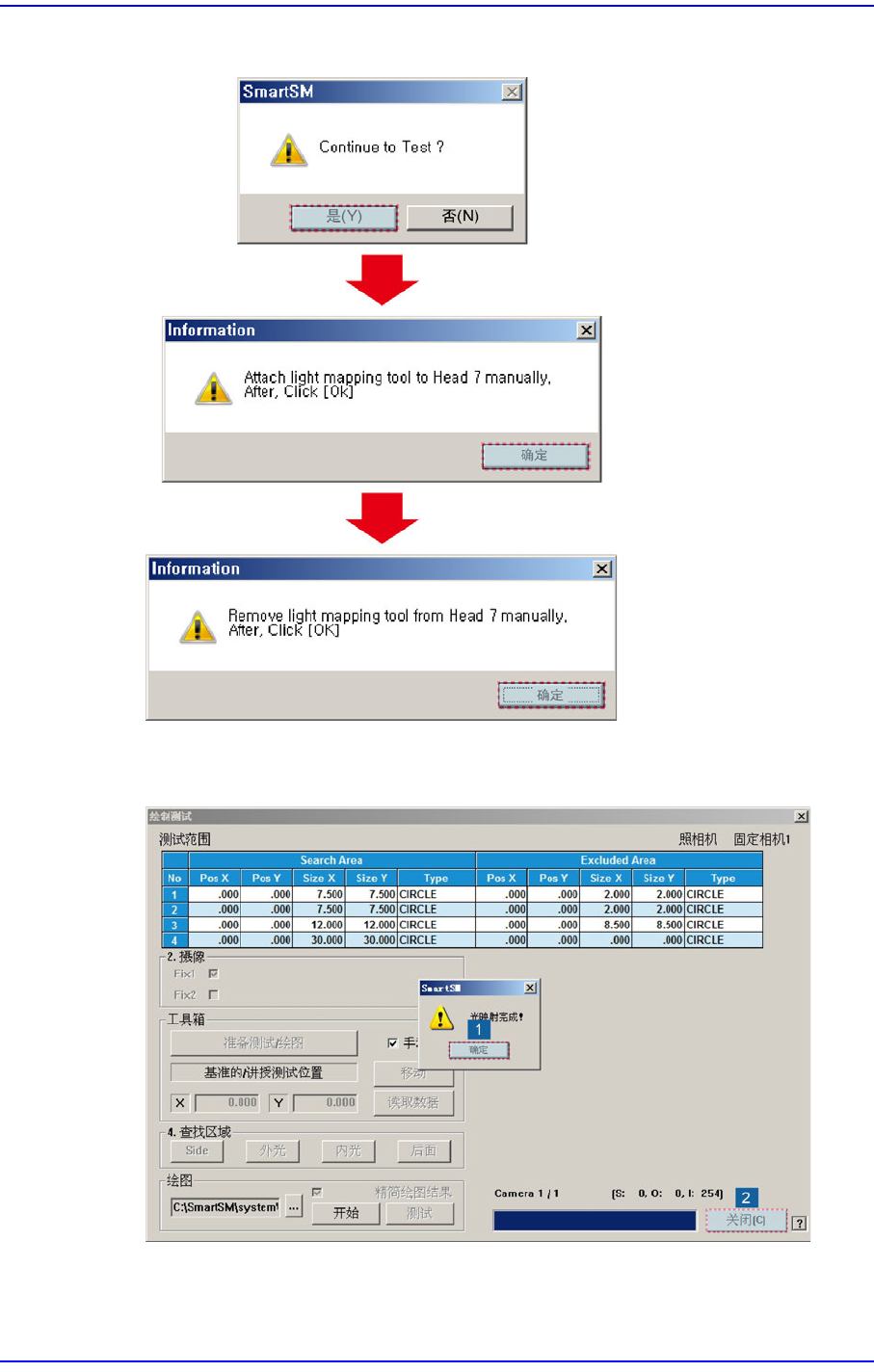

5. 选择<3. Tool Setting>领域的<Manual>复选框。单击<<Mapping>>领域的
<Start>按钮后把Light Mapping Tool插入7号Head。
6. Light Mapping完毕后会出现下列对话框。单击<确定>按钮就会出现Test 用对话
框。
15-33
系统设置
7. 单击<是(Y)>按钮自动实行Test。
8. 出现Light Mapping Test实行成功的对话框后，单击<确定>按钮。然后单击
<Close>按钮结束Mapping Test对话框。
