14-69 Machine Calibration ScaleY : 22.85~23.81 ( μ m/pixel)
14-68
Advanced Chip Shooter DECAN S2 Administrator’s Guide
12. 请按照对Fly Camera1的校正方法，同样地从Fly Camera2~ 10执行校正。 对所有
飞行相机正常完成校正次序如下图显示结果值。要在设备中适用校正值请点击<
确定>按钮。
13. 显示”下一步, 把校校正工具从H1取下, 点击[下一步]头将向下移动。移动后,
用手取下工具。”消息。为了在磁头1号的吸嘴支架手动除去Calibration Tool请
点击 <下个> 按钮。
备 注 飞行相机的校正基准值为如下
FOV 25 (MEGA)
ScaleX: 22.85~23.81 (μm/pixel)
14-69
Machine Calibration
ScaleY: 22.85~23.81 (μm/pixel)
14-70
Advanced Chip Shooter DECAN S2 Administrator’s Guide
14.3.11.6. Fly Camera Offset Calibration
校正飞行相机和Head Spindle中心间的差距。 为校正飞行相机中心和Head Spindle
中心的 Offset，必须先行Fly Camera Calibration和 Head Z Offset Calibration 应该使用
特制的器具(Calibration Tool)。
使用Head的Reference Fiducial Mark时，同时执行Reference Fiducial Offset 校正。
是否使用Head的Reference Fiducial Mark，在 System Setup菜单的Camera对话框中进
行设置。Default值为’Use’。
下面是 Fly-Camera Offset 的校正步骤。
1. 点击<准备吸嘴>按钮，在ANC1号孔中插入CN400吸嘴。选择<自动下一步>
校验框后，
2. 点击<Fly Camera Offset> 按钮，则对选择的Gantry自动执行校正。选择<没有实
际运动（手动）>校验框后，执行校正会在各Head手动插入吸嘴，并点击<下个>
进入下一个阶段。不选<自动下一步> 或<没有实际运动（手动）>中的任何校验
框的状态下执行校正时，虽然对当前被选的Head自动更换吸嘴，但要点击<下
个>按钮才能执行下一个阶段。
以下说明是关于假设通过勾选<没有实
际运动（手动）>选择框进行手动校正的
情况。

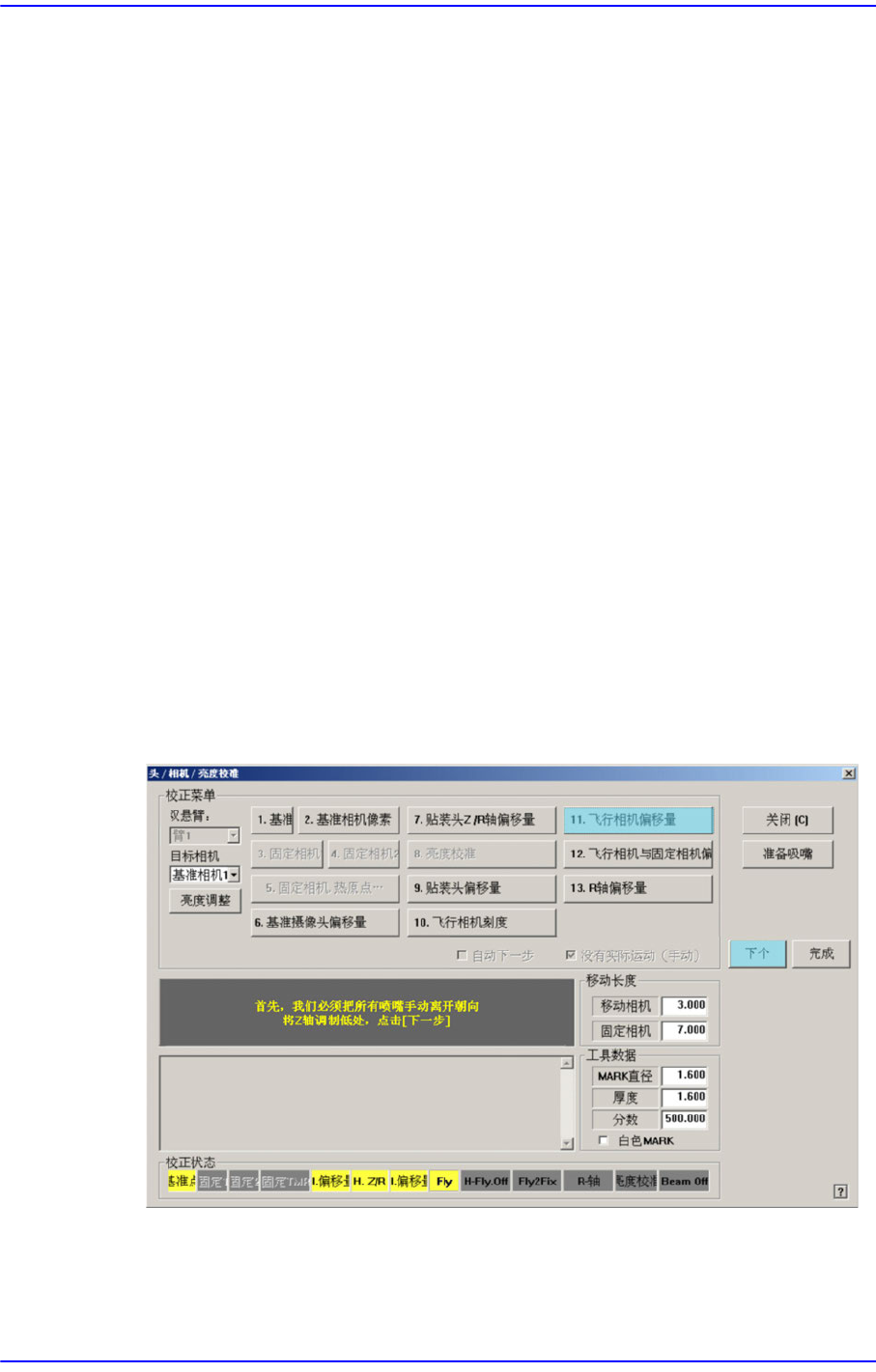

点击<Fly Camera Offset>按钮则显示”首先，我们必须把所有吸嘴手动离开朝
向。将Z轴调制低处，点击[下一步]”消息。为了手动除去所有贴装在磁头的吸
嘴，拉下磁头的 Z轴请点击<下个>按钮。
3. 那么, Head Assembly移动到设备指定的位置后，拉下所有Z轴。此时，请手动除
去已贴装的所有吸嘴。
4. 显示 “下一步，将标准工具粘贴在头部1。点 击 [下一步]向下移动。移动后，手动
