15-31 系统设置 3. 在 <<Mapping> > 领域单击 <...> 按钮选择 Calibration 用文件 。 4. 单击 <3. T ool Setting> 领域的 <Prepare T e st / Mapping> 按钮后， 单击 < 确定 > 按 钮。
15-30
Advanced Chip Shooter DECAN S2 Administrator’s Guide
下面是Fix Camera的Light Mapping过程。
1. 单击<Light Mapping>按钮实行Light Mapping对话框。
2. 在<Select Camera>领域选择了需要实行 Light Mapping的Camera后，单击
<Mapping/Test>按钮。
15-31
系统设置
3. 在<<Mapping>>领域单击<...>按钮选择Calibration用文件。
4. 单击<3. Tool Setting>领域的<Prepare Test / Mapping>按钮后，单击<确定>按
钮。
15-32
Advanced Chip Shooter DECAN S2 Administrator’s Guide

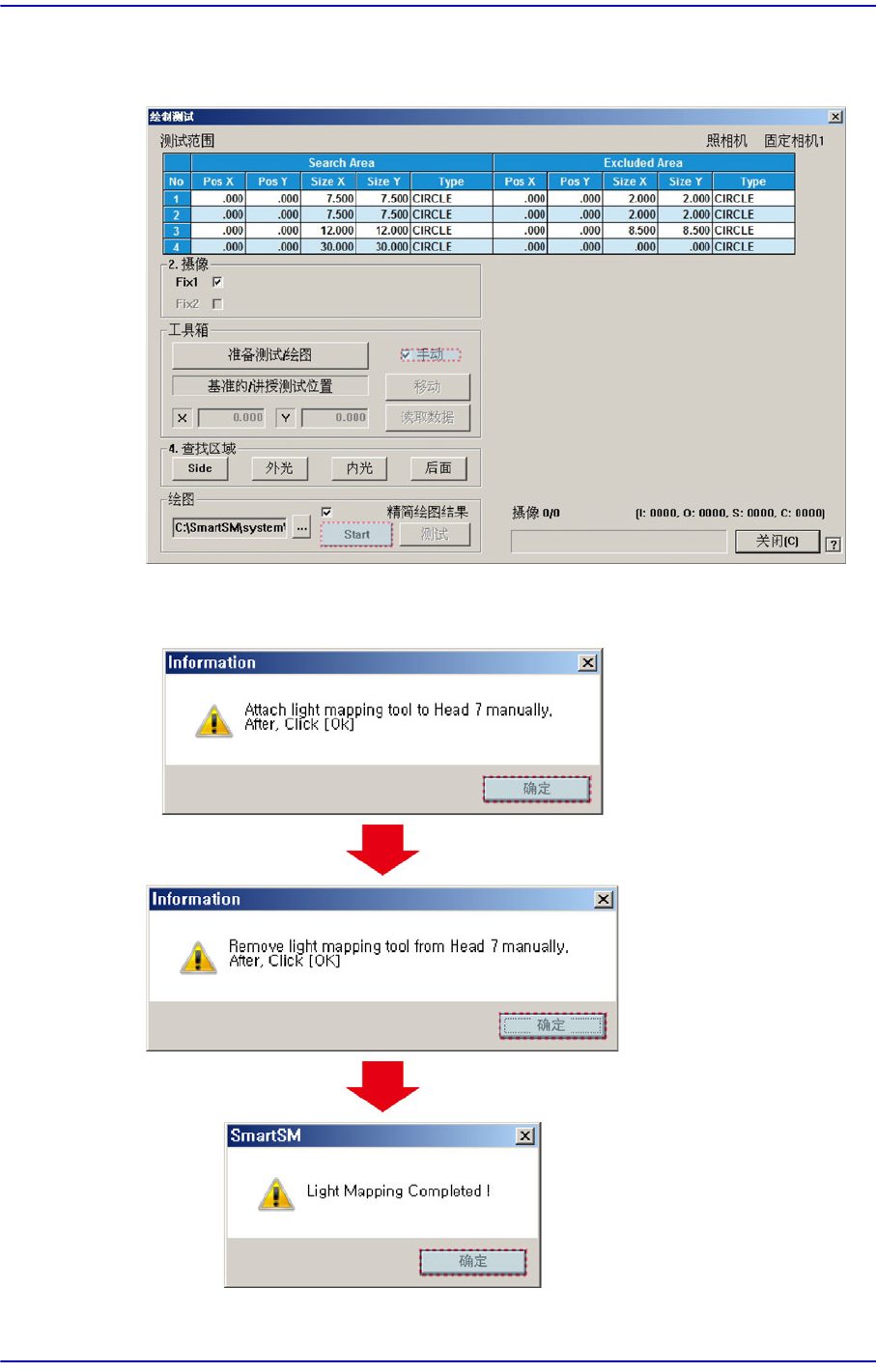

5. 选择<3. Tool Setting>领域的<Manual>复选框。单击<<Mapping>>领域的
<Start>按钮后把Light Mapping Tool插入7号Head。
6. Light Mapping完毕后会出现下列对话框。单击<确定>按钮就会出现Test 用对话
框。
