14.3.10. ANC Pos. Scan
对 ANC顶面的Fiducial Mark 2 点执行示教。补偿前面及后面ANC的相对坐标系。
详细内容请参考 “6.3
基准符号
(Fiducial Mark)
设定
“
14-49
Machine Calibration
14.3.11. Head & Camera Calibration
执行照相机校正功能。执行校正的顺序及所需的工具为如下。
Fiducial Camera Offset Calibration (Calibration Tool)
Head Z & R Offset Calibration (CN040 Nozzle)
Light Mapping (LightFly Nozzle)
Head Offset Calibration(CN400 Nozzle)
Fly Camera Scale & Rotation Calibration(CN400 Nozzle)
Fly Camera Offset Calibration(CN400 Nozzle)
Fly To Fix Offset Calibration(CN400 Nozzle)
R-Axis Offset Calibration(CN400 Nozzle)

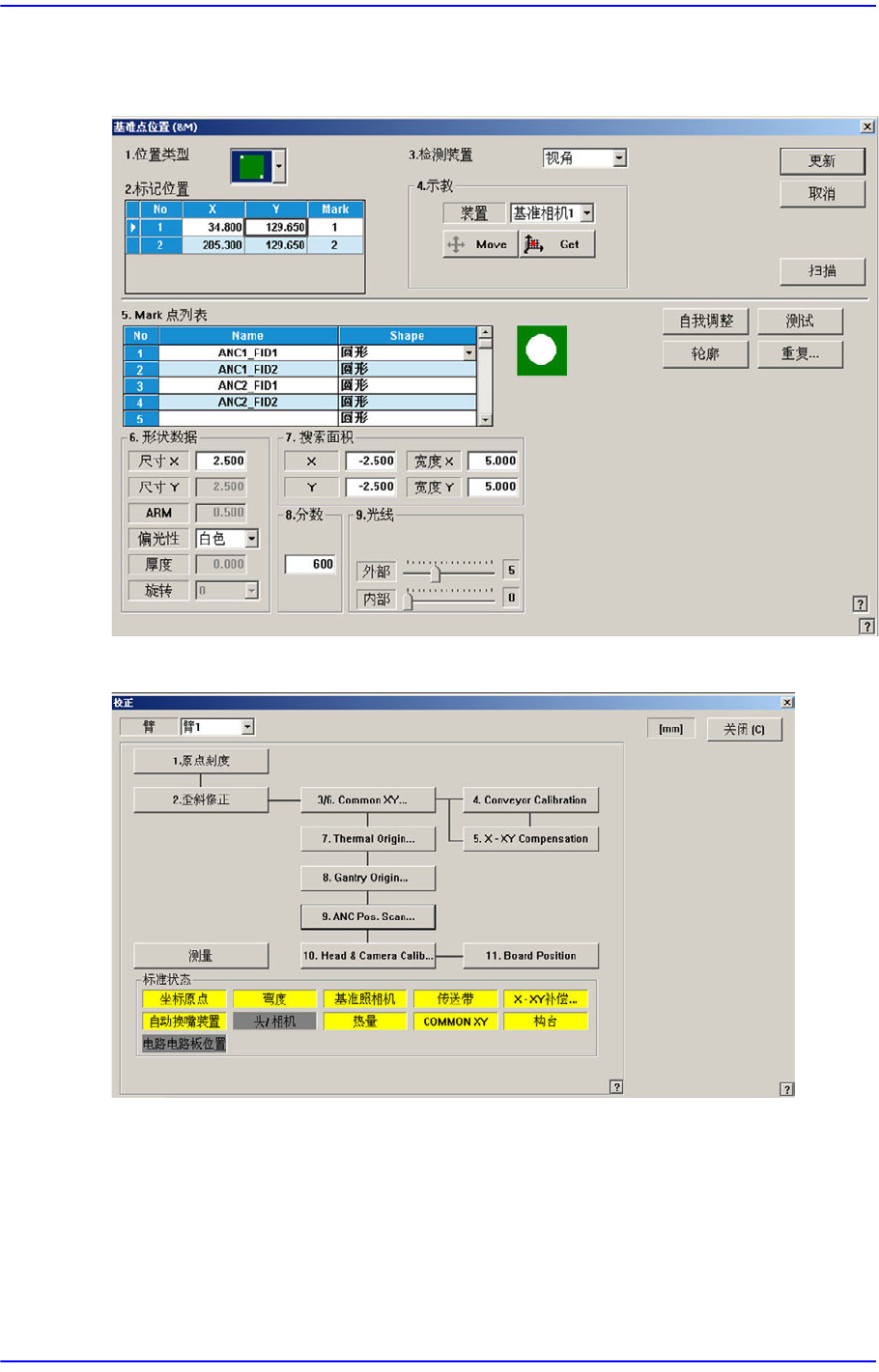

图
14.16 Head/ Camera/ Light Calibration”
对话框
1:
消息窗
<标准菜单> 领域
选择要Calibration的项目。 按特定项目的按钮则在消息窗依次显示必要的说明。
按照此说明操作，就能完成Calibration。
<双悬臂> 组合框
选择要执行校正的Gantry。
<目标摄像> 组合框
选择将要设定照明值数的照相机。
