14-49
Machine Calibration
14.3.11. Head & Camera Calibration
执行照相机校正功能。执行校正的顺序及所需的工具为如下。
Fiducial Camera Offset Calibration (Calibration Tool)
Head Z & R Offset Calibration (CN040 Nozzle)
Light Mapping (LightFly Nozzle)
Head Offset Calibration(CN400 Nozzle)
Fly Camera Scale & Rotation Calibration(CN400 Nozzle)
Fly Camera Offset Calibration(CN400 Nozzle)
Fly To Fix Offset Calibration(CN400 Nozzle)
R-Axis Offset Calibration(CN400 Nozzle)

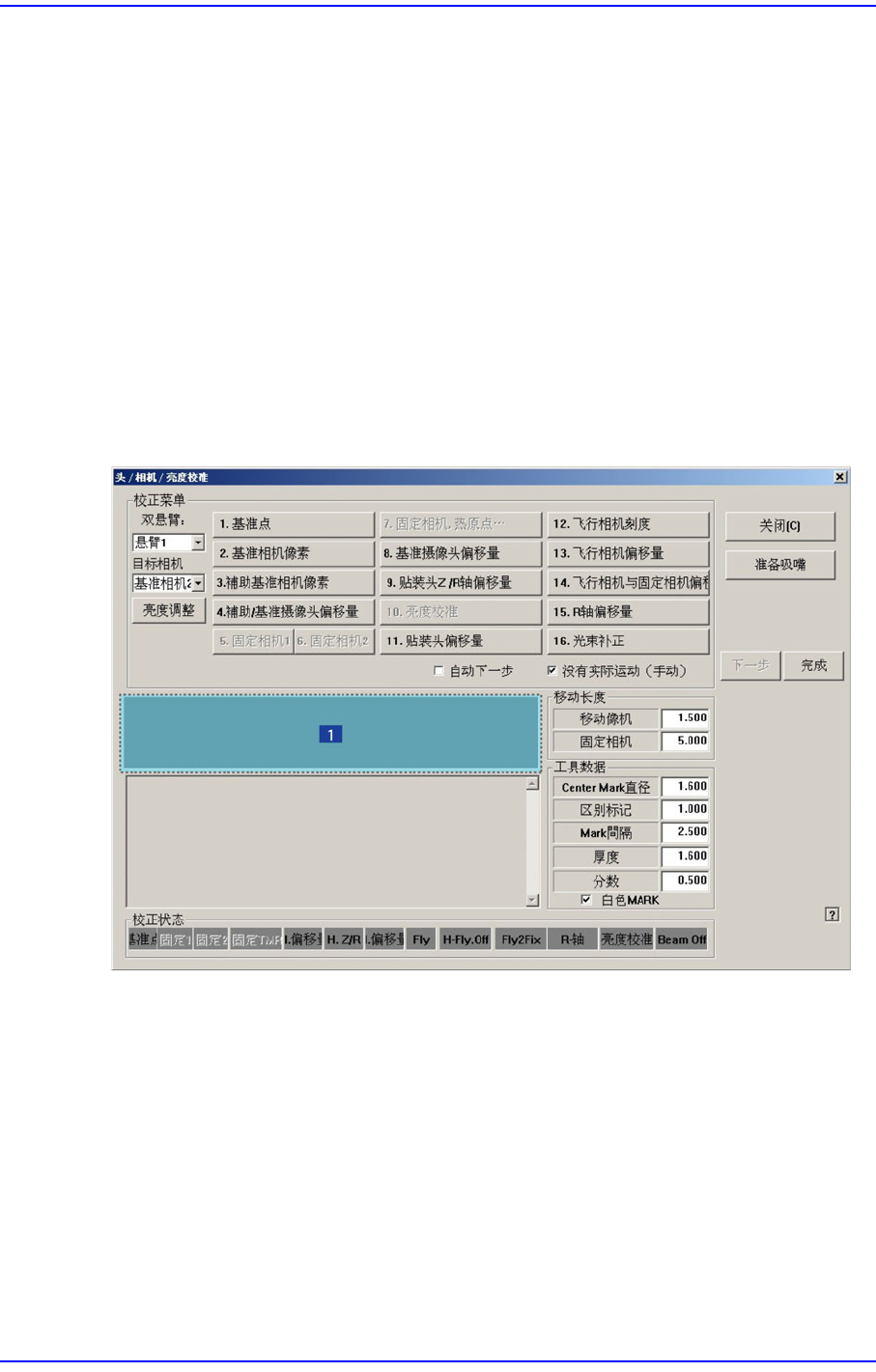

图
14.16 Head/ Camera/ Light Calibration”
对话框
1:
消息窗
<标准菜单> 领域
选择要Calibration的项目。 按特定项目的按钮则在消息窗依次显示必要的说明。
按照此说明操作，就能完成Calibration。
<双悬臂> 组合框
选择要执行校正的Gantry。
<目标摄像> 组合框
选择将要设定照明值数的照相机。
14-50
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<亮度…> 按钮
设定已选择的照相机的照明值数。
14.3.11.1. Camera Offset Calibration
测量基准相机的中心到各Gantry的第一个Head(Head 1, Head10)间的Offset。
? ??? Manual Mode?? ????, ??????? ?? ‘Fix-Camera Calibration’? ‘Fiducial Camera Scale
Calibration’ ? ????? ???. ??? ?? Calibration ???? Auto Nozzle Change? ?????.
??? ? ??? ???? ???? Calibration Tool? ????? ??, ?? ?? ?? ANC? Calibration Tool ???
Calibtation Tool? ??? ???.
下面是 Fiducial Camera Offset的校正步骤。
1. 点击<8. Camera Offset> 按钮则在消息窗显示 “首先，我们必须把所有吸嘴手动
离开朝向。将Z轴调制低处，点击[下一步]” 为了手动除去贴装在磁头的所有吸
嘴，拉下磁头的 Z轴请点击<下个> 按钮。
2. 那么，Head Assembly移动到设备指定的位置后，拉下所有的 Z轴。此时，请手动
除去所有已贴装的吸嘴。
3. 显示 “下一步，将标准工具粘贴在头部1。点 击 [下一步]向下移动。移动后，手动
粘贴工具到首部。” 消息。在磁头2号的吸嘴支架上手动贴装Calibration Tool后
请点击<下个 >按钮。
14-51
Machine Calibration
4. 消息窗显示 “移动到中心位置校正工具。移动，点击[下一步]。”
为了把基准相机移动到ANC顶面的校正 Tool 位置，请点击<下个>。此时调整校
正Tool位置，使校正Tool中心的Fiducial Mark位于’SMVision’窗口的十字线中
心。

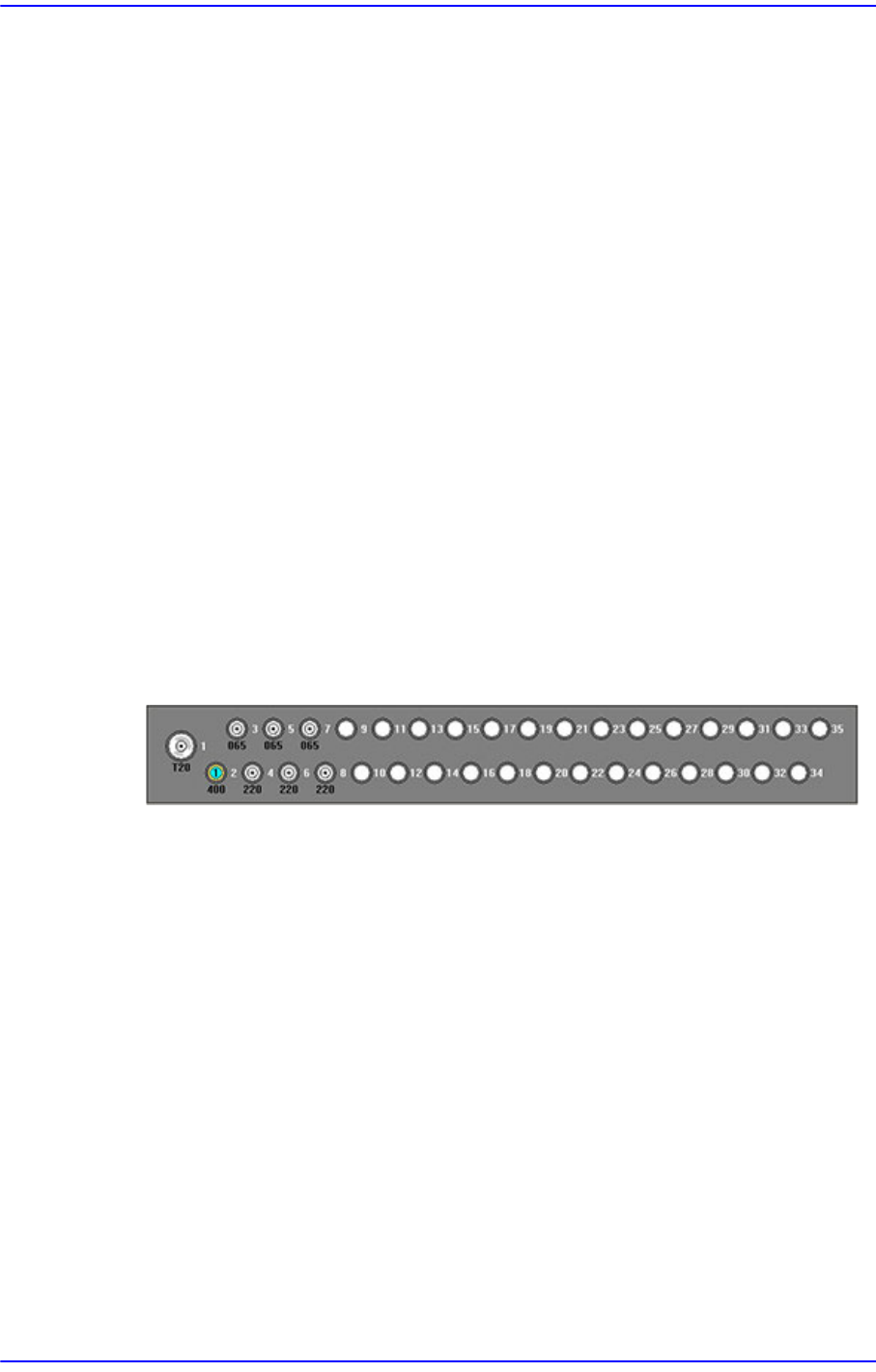

备 注 参考下列图请把校正 Tool正确放置到ANC的校正 Tool 处。
5. 消息窗显示 “准备标准。对于标准，点击[下一步]” 消息。此时, 点击<亮度> 按
钮后在 “亮度控制”对话框中使’SMVision’窗口显示的 Calibration Tool上的
Fiducial Mark明显，调整照明亮度后点击 <下个> 按钮。
