14-5
Machine Calibration
<Y> 列
设置Y偏移值。当XY轴找到HOME时的磁头1的Y位置定为0，以此值为基
准设置偏移值。
<Z> 列
设置Z偏移值。 偏移值的基准为当 PCB机盘加载时， PCB顶面为基准。
<R> 列
设置R偏移值。
<其它设备> 领域
设置Head以外的Device偏移值。
<基准的凸轮>编辑框
设置基准相机的XY偏移值。
<指导光束> 领域
设置指导光束的偏移值。
14.1.3. <R 轴> TAP对话框
显示各磁头的R轴补偿值，或设置R轴的补偿与否。 Camera Calibration过程中执行
R-Axis Offset Calibration后反映其结果值，自动被升级。只需设置各磁头对R轴的补
偿适用与否。

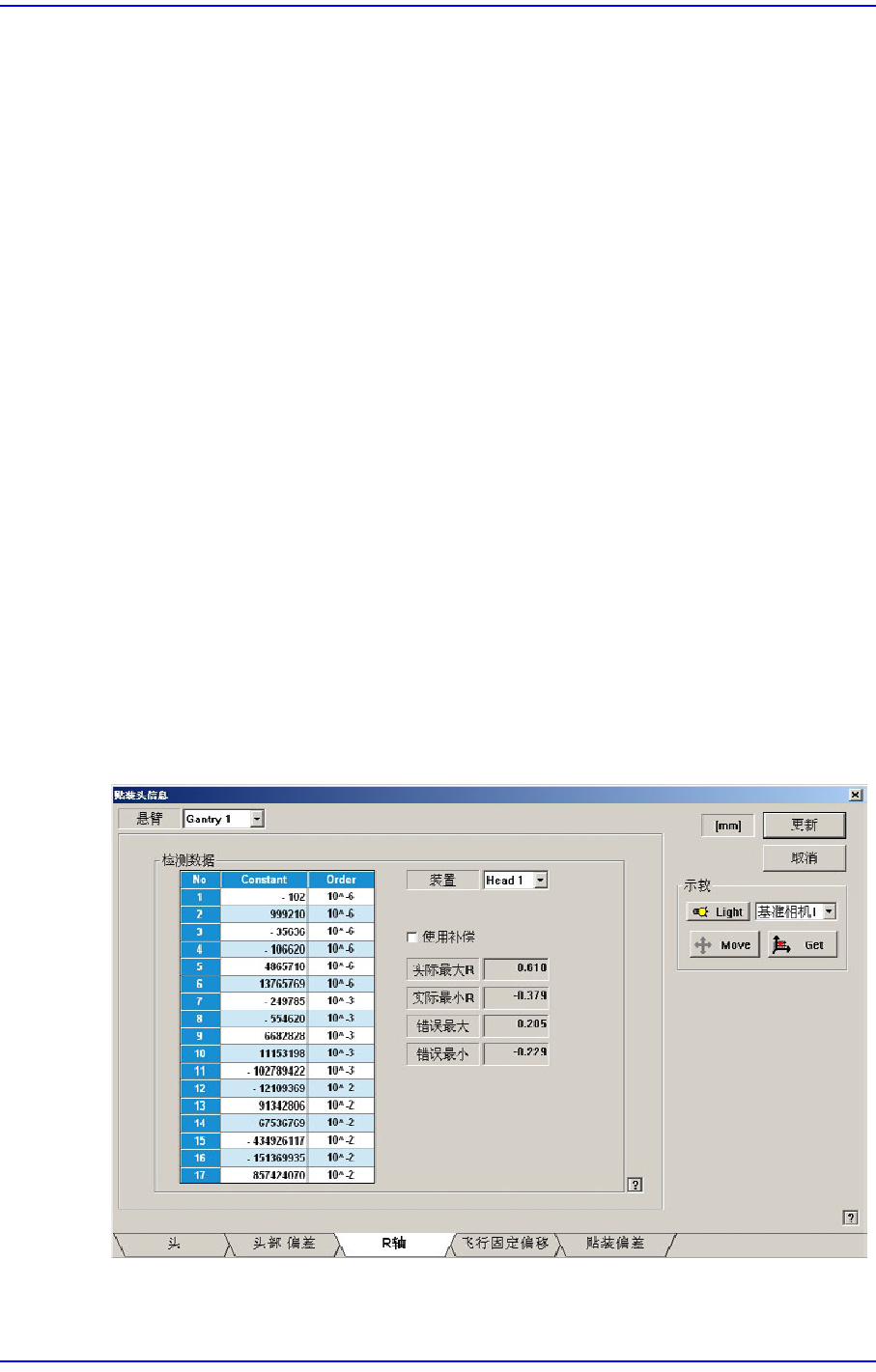

图
14.3 “R
轴
” TAP
画面
14-6
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<检测数据> 领域
表示各磁头的R轴补偿值。
<装置> 编辑框
选择头。
<使用补偿>选择框
可设置各磁头的R轴补偿方法的使用与否。
<实际最大R> 编辑框
表示对R轴异常值的实际值最大误差。
<实际最小R> 编辑框
表示对R轴异常值的实际值最小误差。
<错误最大> 编辑框
表示对R轴实际值的补偿值最大误差。
<错误最小> 编辑框
表示对R轴实际值的补偿值最小误差。
<更新> 按钮
向设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
14.1.4. <飞行固定偏移> TAP对话框
可设置各磁头的 Fly-Fix偏移。 Camera Calibration过程中 Fly to Fix Offset Calibration
执行后反映起结果值，自动被升级。
14-7
Machine Calibration

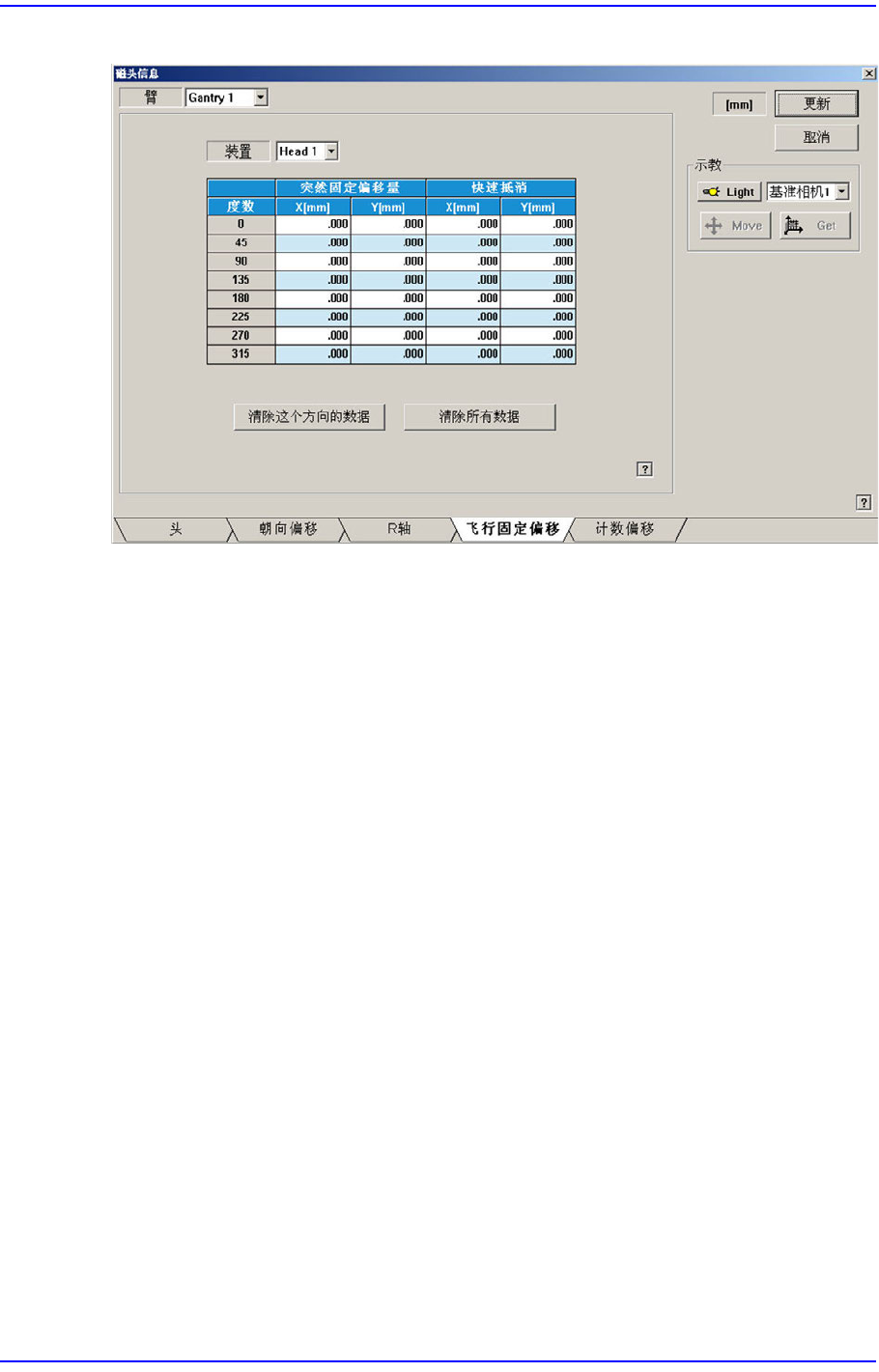

图
14.4 “
飞行固定偏移
”TAP
画面
<装置> 编辑框
各磁头别可设置 Fly-Fix 偏移。
<突然固定偏移量>
<度数> 列
45度间隔可设置各角度别Fly-Fix 偏移。
<X, Y> 列
可设置X, Y的Fly-Fix偏移。
<快速抵消>
<度数> 列
45度间隔可设置各角度别Fly-Fix 偏移。
<X, Y> 列
可设置X, Y的 Fly Run Out 偏移。
<清除这个方向的数据> 按钮
可删除选定磁头的 Fly-Fix偏移数据。 不适用对磁头的 Fly-Fix 偏移时使用，不
能恢复删除过的数据，要适用Fly-Fix偏移必须重新执行Camera Calibration。
<更新> 按钮
向设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
