7-57
元件的登记

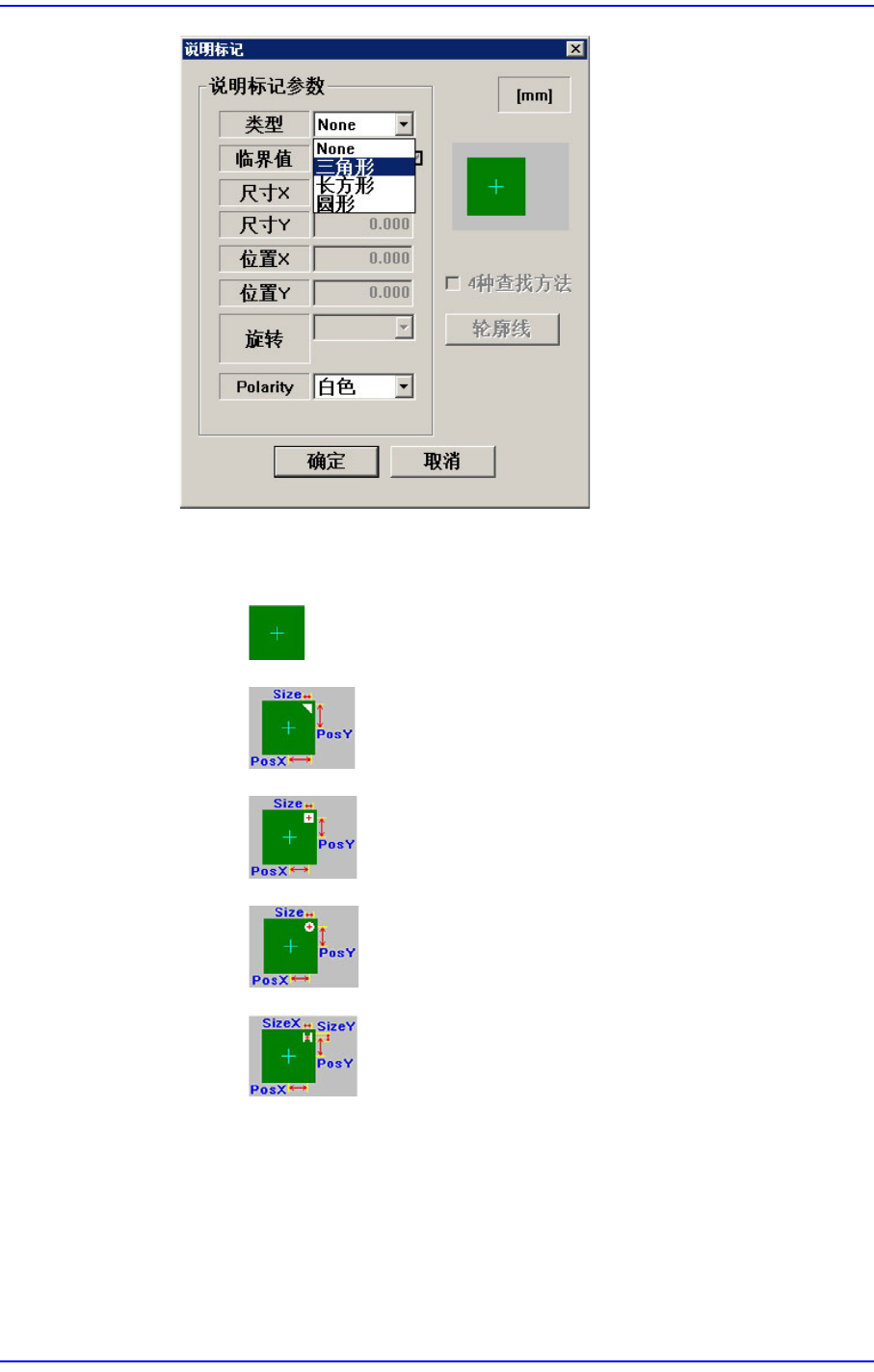

<Direction Mark Parameter> 领域
<Type> 组合框
None : 无Direction Mark。
Triangle : 当Direction Mark为Triangle时选择。
Rectangle : 当Direction Mark为Rectangle时选择。
Circle : 当Direction Mark为Circle时选择。
H MARK : 当Direction Mark为H MARK时选择。
<Threshold> 编辑框
通过SMVision窗口显示的影像均由像素构成。各个像素因显示亮度
不同，各自具有0~255的固有值。
这里的“临界值”是用来区分把各个像素识别成白色还是黑色的界限
值。
7-58
Advanced Chip Shooter DECAN S2 Administrator’s Guide
可以通过在编辑框中输入数据来调整值。
将<Threshold>值设置为自动时，选择<Auto>选择框。
<Size X> 编辑框
表示区域的X方向大小。
<Size Y> 编辑框
表示区域的Y方向大小。
<Pos X> 编辑框
表示区域中心的X坐标。
<Pos Y> 编辑框
表示区域中心的Y坐标。

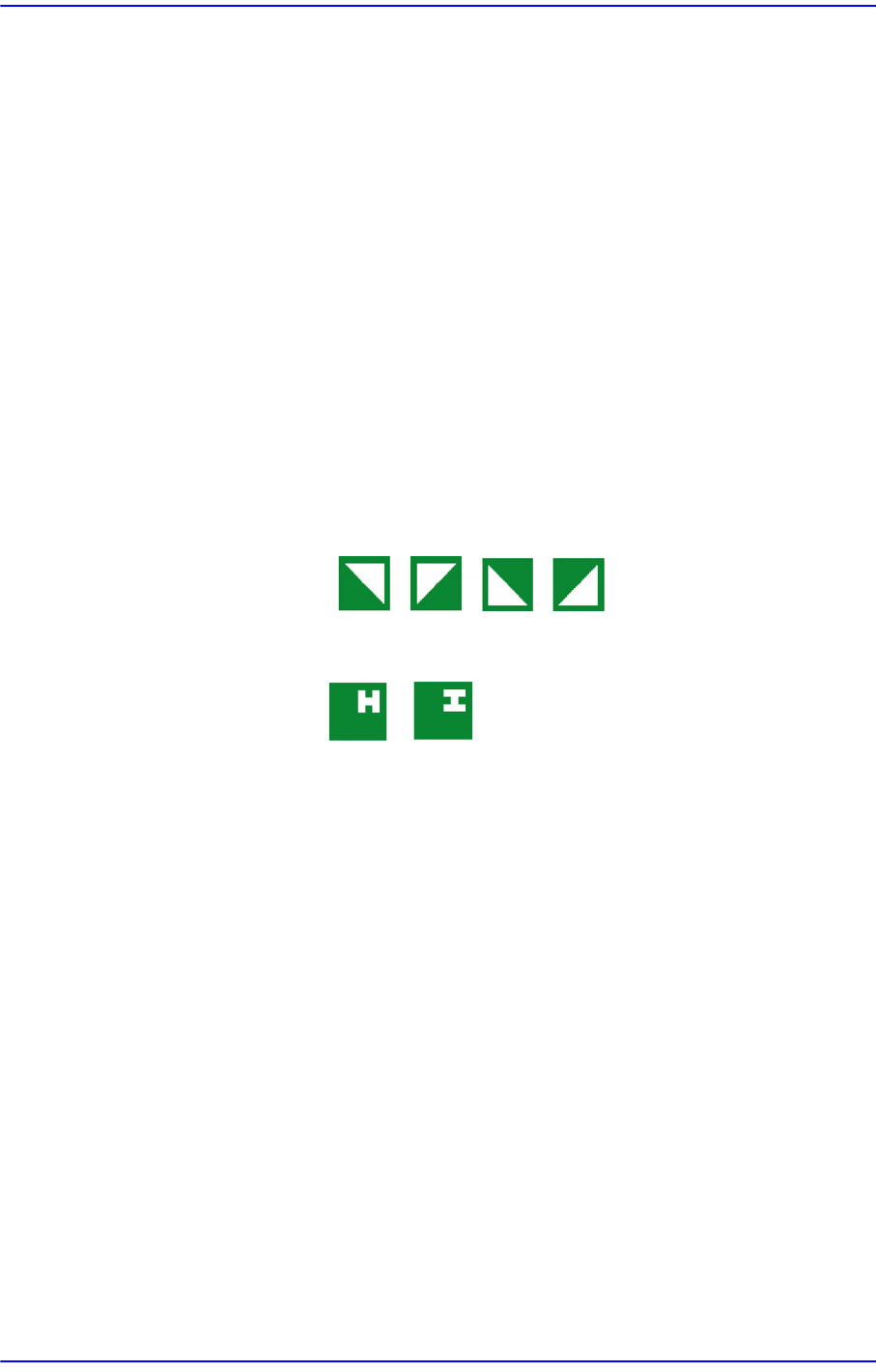

<Rotation> 组合框
选择Direction Mark的旋转角度。可根据 Direction Mark的类型选择如
下旋转角度。
Triangle :
Circle : 无法选择角度。
H Mark:
<Polarity> 组合框
选择Fiducial Mark的颜色。可选择的颜色如下。
- White:Mark比周边亮。
- Black:Mark比周边暗。
<Outline> 按钮
通过SMVision窗口显示的影像分为两种，一种是不适用实际可视
Threshold的影像（Real Display），另一种是适用MMI可识别的Threshold
的影像（Binary）。
<OK>按钮
保存Align数据，关闭对话框。
<Cancel> 按钮
忽略零件的Align数据，关闭对话框。
其他设置项请参考“7.1.1
通用
Align Data”。
<Move> 按钮
7-59
元件的登记
用于手动吸附部件进行部件识别检验。详细事项请参照 “7.1.1
共同
Align Data” 。
<测试> 按钮
使用设定的Align数据执行部件识别检验。详细事项请参照 “7.1.1
共同
Align
Data” 。
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1
共同
Align Data”。
<Auto Teach> 按钮
自动算出部品排列数据。 详细事项请参照 “7.1.1
共同
Align Data”Auto Teach。
7.1.3.2. QFP 部品的数据设定
设定有关QFP 部品排列数据。

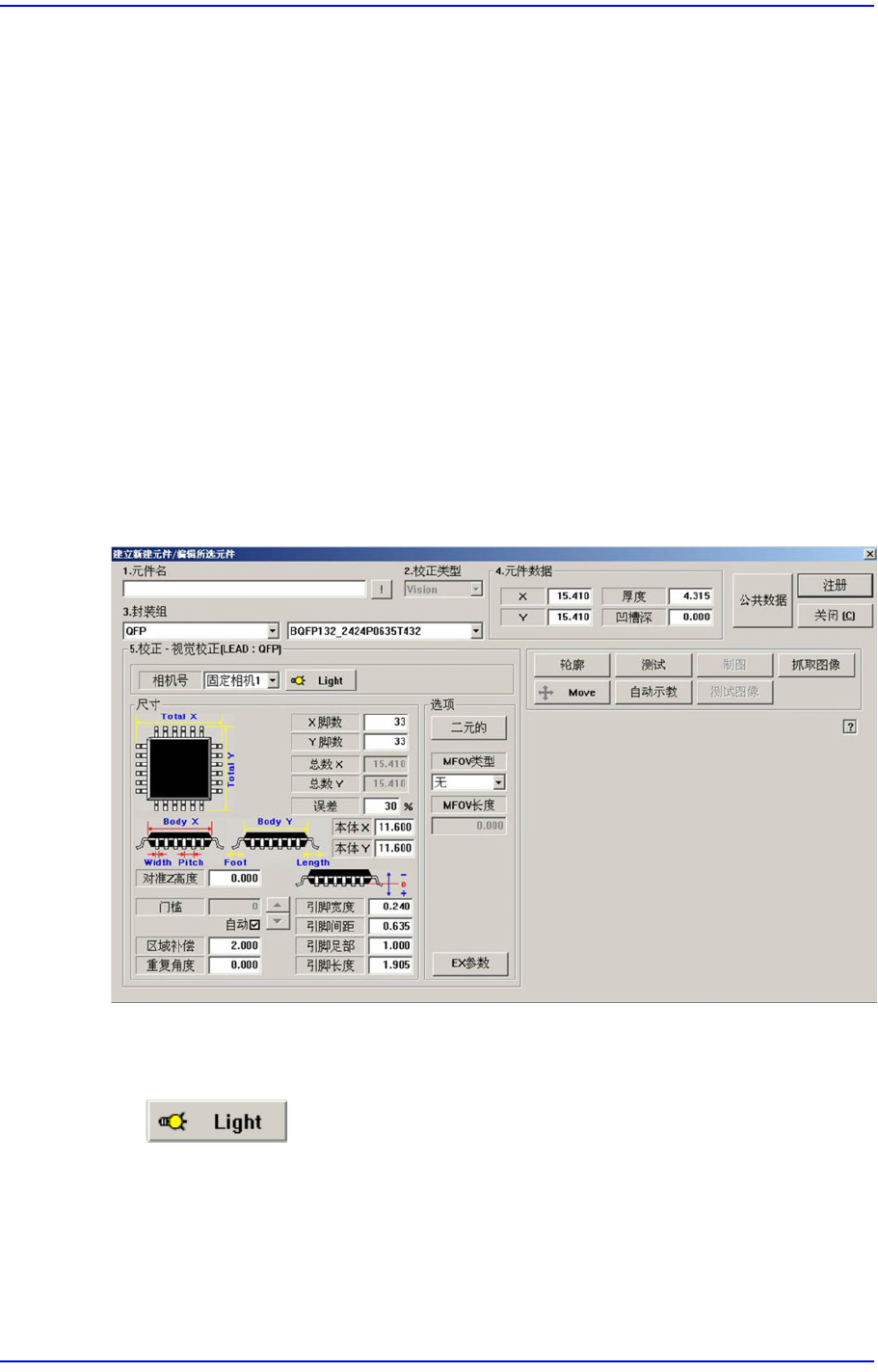

图
7.22 “
封装组
= QFP”
时的对话框
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1
共同
Align Data” 。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1
共同
Align Data”。
<尺寸> 领域
设定排列尺寸。
<X 脚数> 编辑框
