14-44 Advanced Chip Shooter DECAN S2 Administrator’s Guide 14.3.9. Gantry Mapping 可以校准作为拱架映射 (Gantry Mapping) 基准的基准标记位置。 执行校准时， 需要示 教输送带上的 6 个基准标记点。 示教顺序如下 ： 必须先示教固定轨 (fixed rail) 上的基准标记， 同一轨道上的基准点则 应该从右侧开始到左侧的方式进行 示教。

100%1 / 596
14-43
Machine Calibration
14-44
Advanced Chip Shooter DECAN S2 Administrator’s Guide
14.3.9. Gantry Mapping

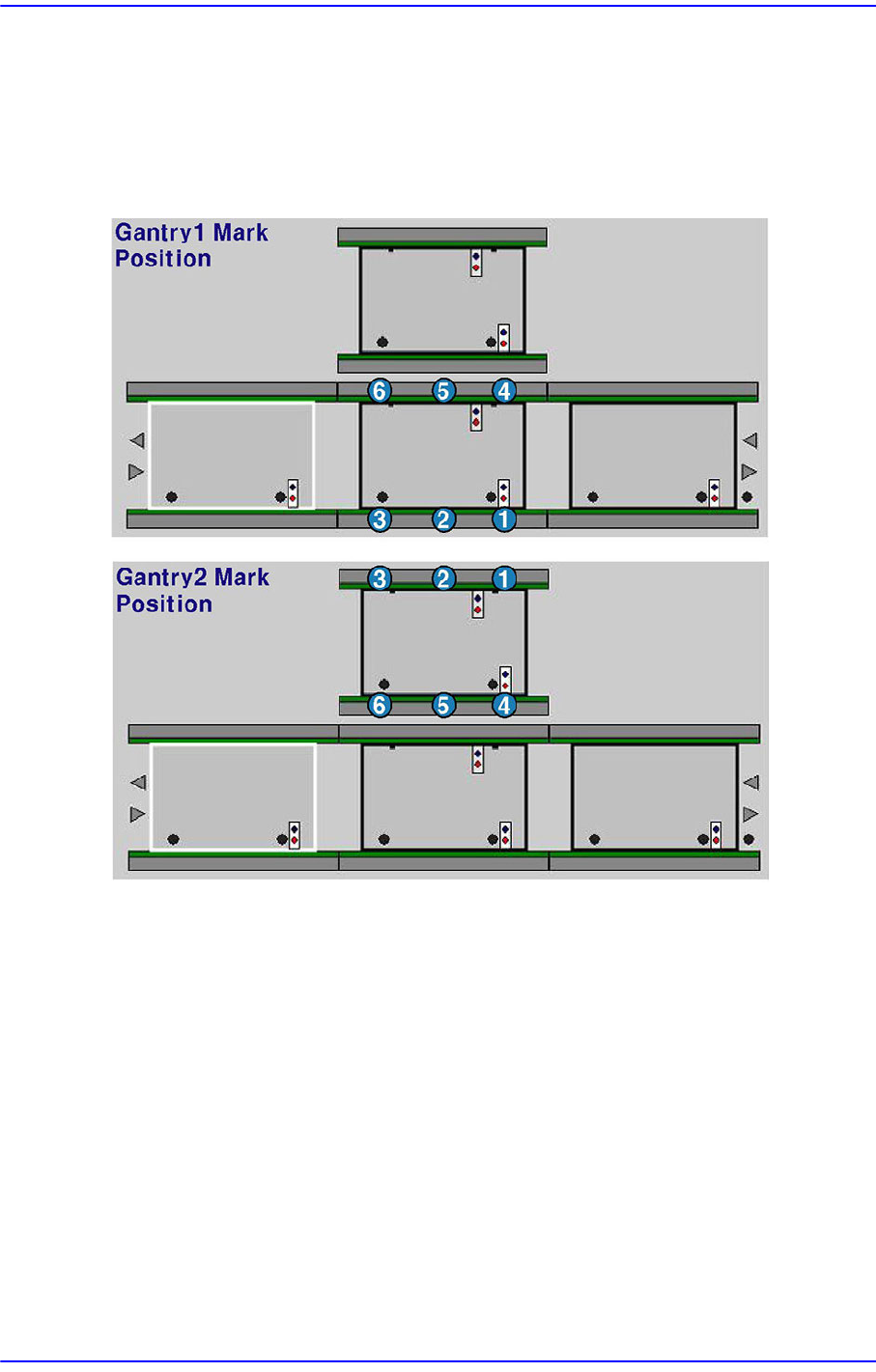

可以校准作为拱架映射(Gantry Mapping)基准的基准标记位置。执行校准时，需要示
教输送带上的6个基准标记点。
示教顺序如下：必须先示教固定轨 (fixed rail)上的基准标记，同一轨道上的基准点则
应该从右侧开始到左侧的方式进行示教。
14-45
Machine Calibration

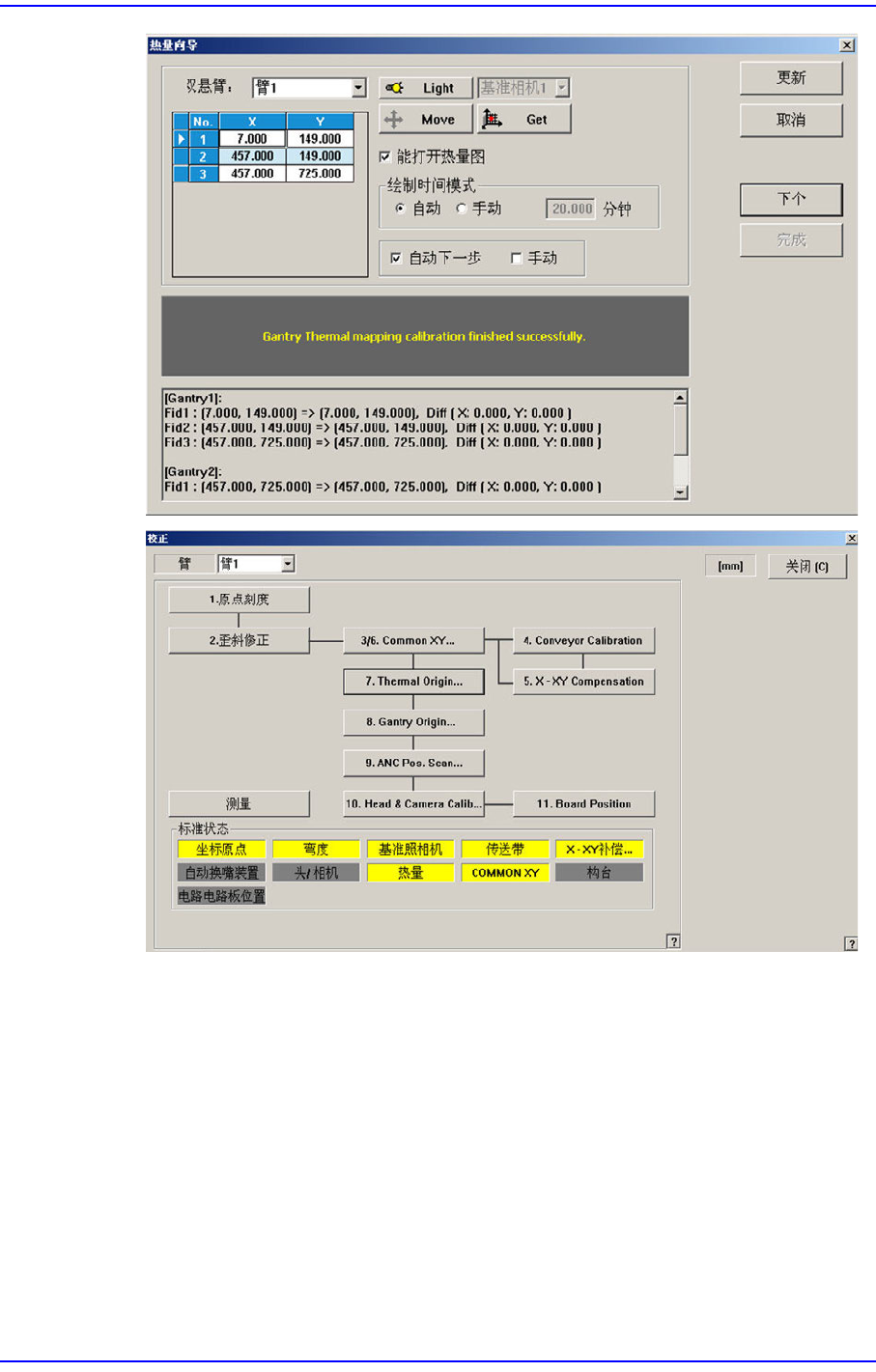

图
14.15 “
双悬臂
& Mapping”
对话框
< 双悬臂 > 组合框
手动执行Gantry Mapping步骤如下。
<Move> 按钮
把相应Gantry的基准相机移动到在Grid领域中选择的Fiducial Mark位置。
<Get> 按钮
选定的Fiducial Mark位置上应用当前位置的坐标值。
<能打开构台图> 选择框
决定是否执行拱架映射。当示教完输送带上的所有校准用基准点后，就会自动
圈选。选择不执行。
<绘制时间模式> 领域
请设置执行Mapping的周期。
自动: 以预先指定的周期自动执行Mapping。
手动: 在右侧编辑框中输入周期后，每周期手动执行Mapping。
<自动下一步> 复选框
选择此选择框后点击<下个>按钮会自动执行Gantry Thermal Mapping过程。
<手动> 复选框
利用示教框把各Gantry移动到指定的位置后，手动执行Gantry Thermal
Mapping。
