14-18
Advanced Chip Shooter DECAN S2 Administrator’s Guide

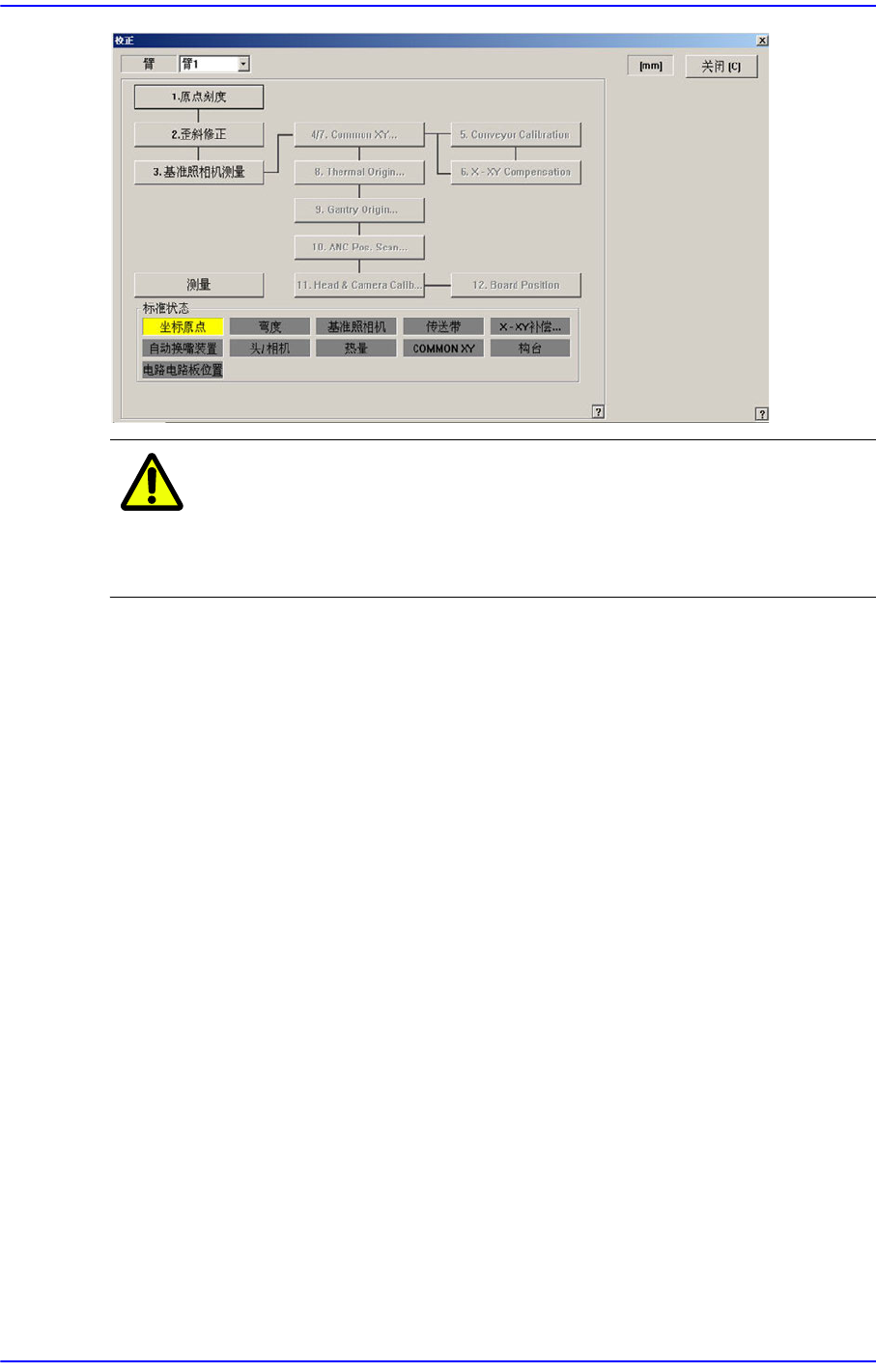

注 意 重新校准后，原点位置会改变。如果不重新示教拾取位置、ANC
及贴装原点等与设备位置有关的项目，将导致设备动作异常。
从新校准后，必须重新示教与位置有关的项目。
14-19
Machine Calibration
14.3.2. 歪斜修正
Skew意味着设备移动后对Y1和Y2轴X轴不形成垂直状态，补偿发生的歪斜。 这个
鼻息在设备的最初安装及移动后执行。对Y轴执行螺母补偿方法如下;
注 意 最初设备的安装及移动后，执行初始化之前必须执行 <螺母补偿
>。否则设备驱动中可能会受到损伤。
首先，把X机架手动移动到设备的中间部分。
请点击<歪斜修正>按钮。那么自动对Z轴执行初始化，Y1轴电动机旋转，到感知
Y Home传感器为止移动 X 机架， Home 传感器感知后，反方向移动相当于Y轴
移动距离后，再感知Y轴Home传感器为止反方向移动。
然后如下图显示 Skew 信息，问是否适用该值。
14-20
Advanced Chip Shooter DECAN S2 Administrator’s Guide
点击<是(Y)>按钮，则按照适用的 Skew信息设备重新执行初始化。
14.3.3. 基准照相机测量
Calibration的大多是Fiducial Camera进行利用。因此首先要执行Fiducial camera周期
校正。
基准相机未进行校正时，剩下的按钮不会被激活。
<1. Fid. Scale Mark Position> 按钮
设置处于ANC顶面的Fiducial Mark的位置。用校正 Tool进行Fidcial Camera
Scale 校正时，作业前要把校正 Tool放到ANC的 校正 Tool 位置。
