Instrucciones de uso SIPLACE 80S-20/F4/F5 2 Introducción y conceptos básicos
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx 2.2 Base y estructura de la interfaz del usuario
2 - 17
2.2.3.2 Cuadro de entrada de datos
Los cuadros de entrada de datos piden al usuario que introduzca un dato en la casilla de entrada de datos.
Fig. 2.2.7 Ejemplo de cuadro de entrada de datos
Coloque el cursor en la casilla de entrada de datos
Introduzca el dato exigido en el cuadro de entrada de datos.
Confirme el dato introducido con el botón selector
OK
. Con el botón
Cancel
puede anular el dato introdu-
cido o con el botón selector
Help
puede pedir ayuda en línea sobre el tema en cuestión (ver capítulo 8 de
la documentación principal en inglés).
2 Introducción y conceptos básicos Instrucciones de uso SIPLACE 80S-20/F4/F5
2.2 Base y estructura de la interfaz del usuario Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
2 - 18
2.2.3.3 Cuadro de control
Los cuadros de control indican estados y parámetros que pueden activarse o desactivarse.

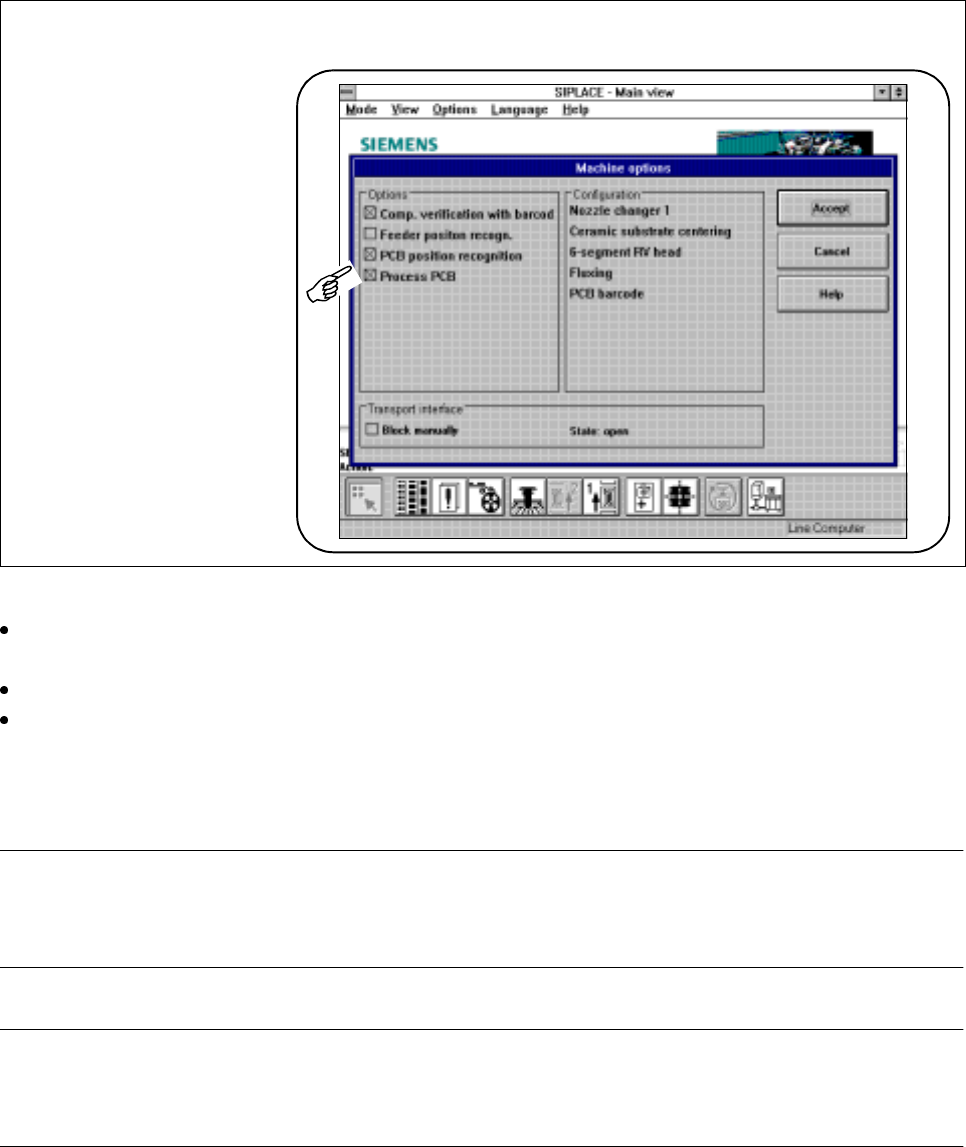

Fig. 2.2.8 Ejemplo de cuadro de control
Haga un clic en un cuadradillo de control en el cuadro de control para activar o desactivar un estado o
parámetro visualizado.
Haga un clic en el botón
Accept
para activar los estados y parámetros editados.
Con el botón selector
Cancel
puede anular la edición (se aceptan los parámetros antiguos) o con el botón
selector
Help
pedir ayuda en línea sobre el tema en cuestión (ver capítulo 8 de la documentación principal
en inglés).
NOTA
Una cruz en el cuadradillo de control indica un estado activo.
Un cuadradillo de control vacío muestra un estado desactivado.
NOTA
Trabajos a ejecutarse por parte del operador (p.ej. opciones en el equipamiento) están permitidas a partir de
un nivel superior de operación.
Instrucciones de uso SIPLACE 80S-20/F4/F5 2 Introducción y conceptos básicos
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx 2.2 Base y estructura de la interfaz del usuario
2 - 19
2.2.3.4 Cuadro de selección
En un cuadro de selección puede distinguirse entre distintos ajustes. Sólo es posible una selección.

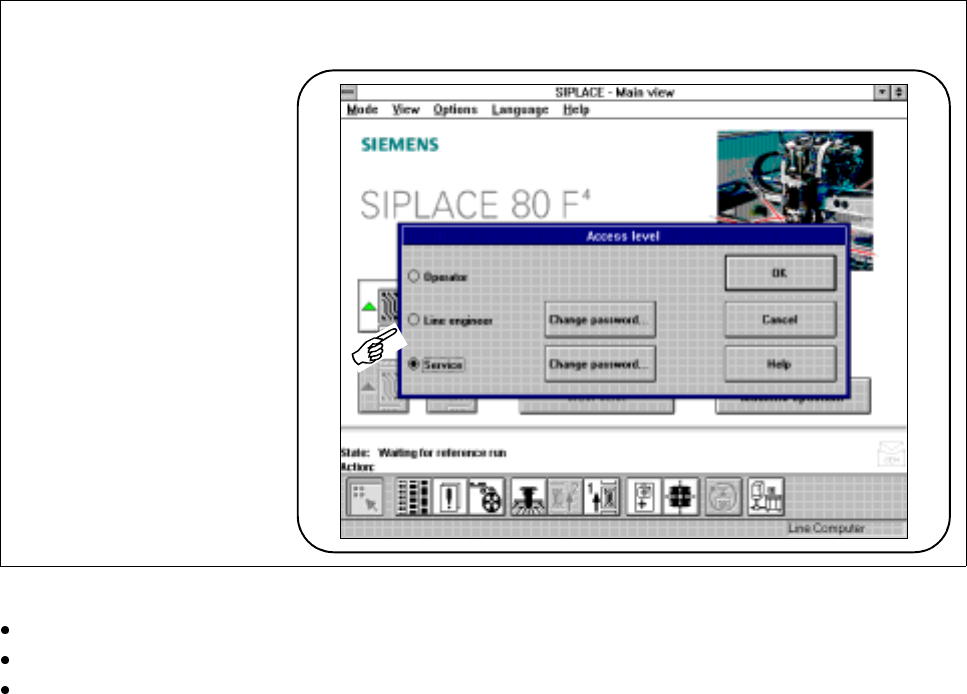

Fig. 2.2.9 Ejemplo de cuadro de selección
Haga un clic en un botón selector del cuadro de selección para seleccionar un ajuste indicado.
Haga un clic en el botón selector
OK
, para activar los parámetros editados.
Con el botón selector
Cancel
(Anular)
puede anular la edición (se aceptan los antiguos parámetros) o con
el botón selector
Help
(Ayuda) pedir ayuda en línea sobre el tema en cuestión (ver capítulo 8 de la docu-
mentación principal en inglés).
