Instrucciones de uso SIPLACE 80S-20/F4/F5 0 Introducción
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx 0.3 Instalación de la máquina colocadora de comp. SIPLACE 80
0 - 19
0.3 Instalación de la máquina colocadora de comp.
SIPLACE 80
0.3.1 Vista general de la SIPLACE 80
Fig. 0.3.1 Vista general de la SIPLACE
- Clave de Fig. 0.3.1
1) Longitud 2) Anchura
3) Transportador de entrada 4) Transportador de salida
5) Altura con lámpara de aviso
(A) = Puntos de apoyo para carretilla hidráulica de horquilla
PRECAUCION
Tener en cuenta los datos técnicos al efectuar la instalación.
0 Introducción Instrucciones de uso SIPLACE 80S-20/F4/F5
0.3 Instalación de la máquina colocadora de comp. SIPLACE 80 Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
0 - 20
0.3.2 Base
Asegurarse de que la máquina se coloca sobre un pavimento sólido no vibratorio. Las desigualdades pueden
compensarse mediante los pies regulables. La carga superficial admisible debe ser de por lo menos
1000 kg/m².
0.3.3 Transporte
El transporte se realiza desde fábrica sin accesorios como teclado, mesas de colocación de componentes y
monitor. Estos componentes deben montarse de nuevo antes de la puesta en servicio.
Para la organización y colocación debe utilizarse una carretilla hidráulica o una carretilla elevadora de horqui-
lla o una carretilla hidráulica con una longitud de horquilla de 2 m. Los puntos de apoyo para la carretilla
hidráulica de horquilla están identificados por flechas en la Fig. 0.3.1.
0.3.4 Toma de aire comprimido
Consultar los valores de la tabla del apdo. 0.2 “Datos técnicos”.
Esto se logra por:
- Compresores sin aceite, p. ej. Atlas Copco mod. ZR4
- Secador de lavado de aire comprimido
- Filtro finísimo serie X, p.ej., marca Zander
0.3.5 Colocación de la máquina
- La distancia entre las distintas estaciones, en los transportadores de placas de circuito impreso debe ser
de 1 hasta 3 mm, respectivamente.
- Para garantizar un transporte sin problemas de las placas de circuito impreso, las estaciones deben estar
alineadas rectilíneas unas respecto a otras. Esto puede realizarlo con ayuda de un hilo tensado o de una
chapa de ajuste.
Ajuste los pies de modo que la altura de las cintas transportadoras de placas de circuito impreso sea de
830 mm sobre el suelo.
Con ayuda de un nivel de agua de máquina ajuste la posición horizontal de la estación con una precisión
de 0,02 mm/m.
Asegure los pies y, después de asegurarlos, compruebe la posición de la máquina y, en su caso, corríjala.
Los pies de la estación deben soportar una carga uniforme.
PRECAUCION
Retire todas las protecciones colocadas para el transporte de la máquina.
Establezca todas las conexiones eléctricas, mecánicas y neumáticas necesarias según los datos técnicos.
(Véase 0.2 “Datos técnicos”, página 0 - 7).
Instrucciones de uso SIPLACE 80S-20/F4/F5 0 Introducción
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx 0.4 Vista general de componentes de la máquina
0 - 21
0.4 Vista general de componentes de la máquina
0.4.1 Vista general de la SIPLACE 80S-20

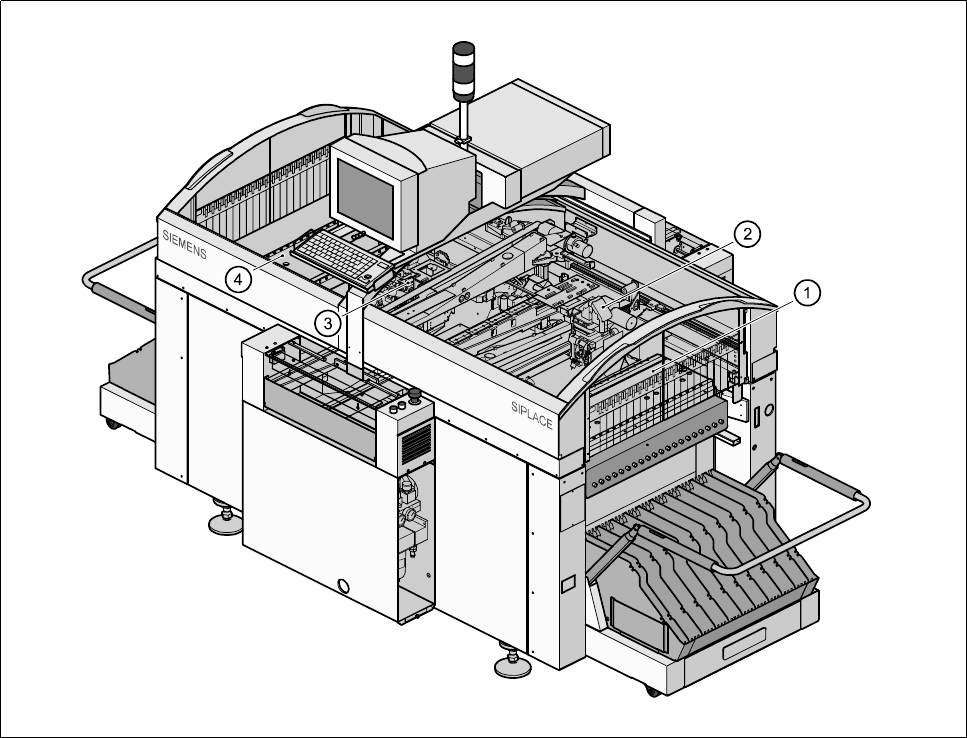

Fig. 0.4.1 Vista general de la SIPLACE 80S-20
- Clave de Fig. 0.4.1
1) Puesto de colocación 1 2) Cabezal de revólver 12x, pórtico 2
3) Cabezal de revólver 12x, pórtico 1 4) Puesto de colocación 3
