Instrucciones de uso SIPLACE 80S-20/F4/F5 6 Preparación de componentes
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.2 Instalación en general
6 - 9
6.2 Instalación en general
6.2.1 Procedimiento de instalación de módulos alimentadores
6.2.1.1 Actividades preparatorias
Elija la zona de colocación para el módulo alimentador que se desee utilizar (véase Configuración del
vibrador).
Cuando el cabezal colocador se encuentre en la posición de espera, accione el pulsador Paro de emer-
gencia.
Abra las capotas protectoras.
Asegúrese de que la superficie de colocación (mesa de componentes) para el módulo alimentador está
limpia y que no hay ningún componente que influya en un firme asiento del módulo. En el capítulo Mante-
nimiento se incluyen instrucciones para la limpieza de la superficie de colocación (mesa de componentes)
(Apartado 9.3.3 de la documentación principal en inglés).
6.2.1.2 Procedimiento
Coloque el alimentador en la pista previamente seleccionada de la mesa de componentes (véase Configu-
ración del vibrador).
Ajuste el módulo de modo que la parte posterior del módulo sea fijada por la bola de centraje y la parte
frontal por la correspondiente espiga de centraje en la mesa de componentes. Es importante colocar los
módulos correctamente en la mesa de componentes según su anchura.

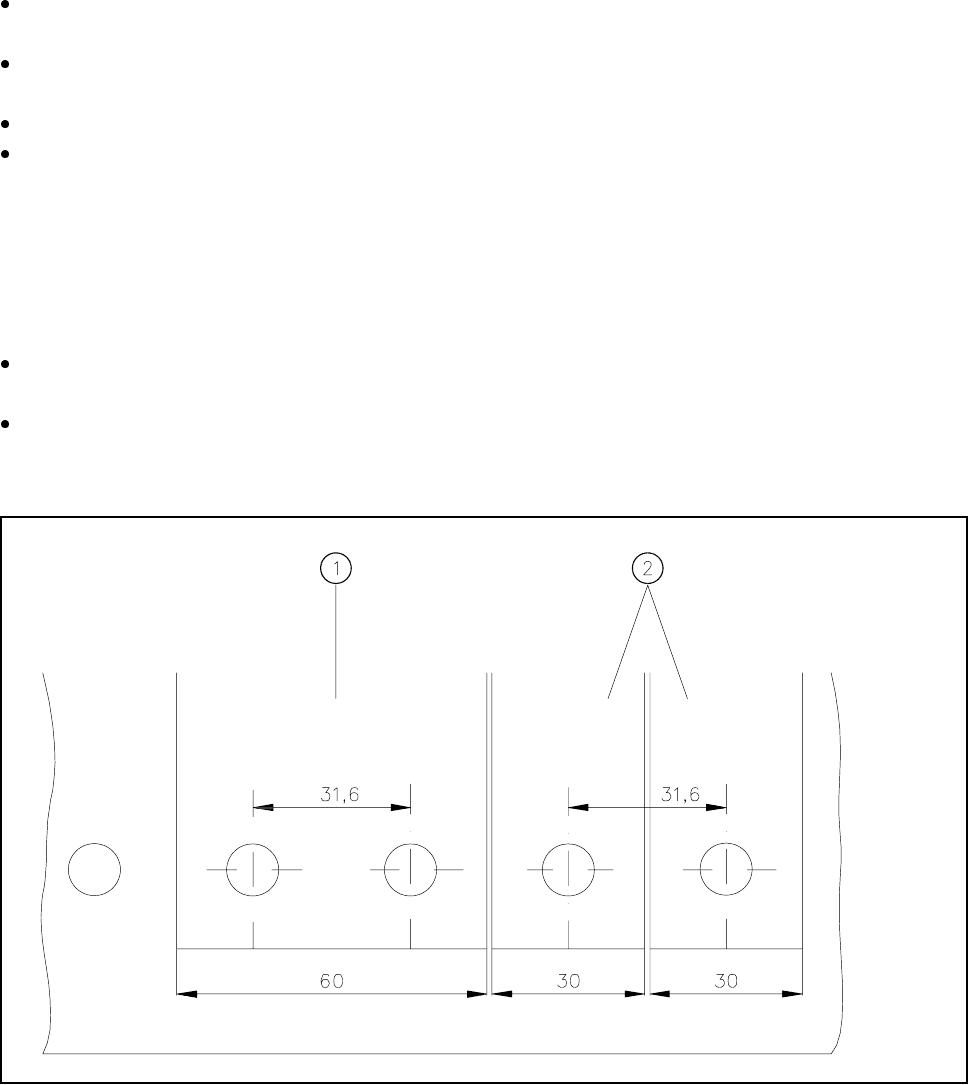

Fig. 6.2.1 Instalación de módulos de anchura 30 mm y 60 mm
- Clave de la Fig. 6.2.1
1) Módulo alimentador de anchura 60 mm 2) Módulo alimentador de anchura 30 mm
6 Preparación de componentes Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.2 Instalación en general
6 - 10

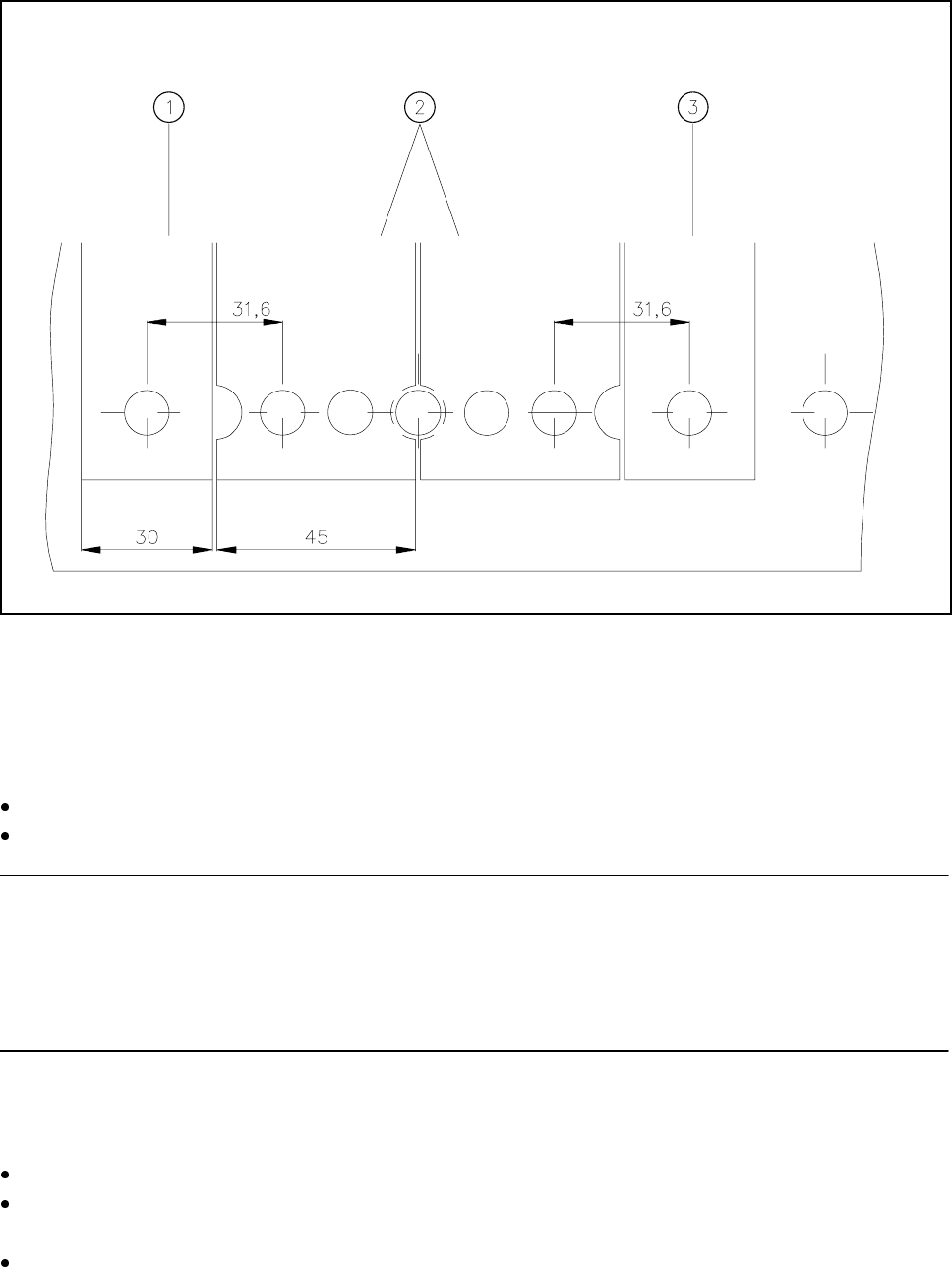

Fig. 6.2.2 Instalación de módulos de 45 mm de anchura
- Clave de la Fig. 6.2.2
1) Módulo alimentador para anchura 30 mm 2) Módulo alimentador para anchura 45 mm
3)Módulo alimentador para anchura 30 mm
Compruebe si el módulo se apoya con seguridad sobre la mesa de componentes.
Acople el conector del módulo al conector hembra situado debajo del puesto de colocación.
NOTA
Asegúrese de que para la conexión del módulo utiliza el conector hembra correspondiente al puesto de colo-
cación, ya que algunos módulos reciben el impulso de control a través de este conector hembra.
De lo contrario, puede ocurrir, que el alimentador no funcione correctamente si no se conecta al conector
hembra correcto.
6.2.1.3 Operaciones finales
Cierre las capotas protectoras y conecte de nuevo el control.
En su caso, ejecute una comprobación de rellenado (Apartado 3.4 de la documentación principal en
inglés).
Continúe el equipamiento.
Instrucciones de uso SIPLACE 80S-20/F4/F5 6 Preparación de componentes
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
6.3 Mesa intercambiable de componentes - móvil
6 - 11
6.3 Mesa intercambiable de componentes - móvil
6.3.1 Indicaciones de seguridad para el acople y desacople de la mesa
intercambiable de componentes móvil
ADVERTENCIA
Estando la máquina en funcionamiento nunca entre las manos en la ranura entre las mesas intercambia-
bles de componentes y el montante de la máquina automática (pos. 1).
El cable de alimentación para las mesas intercambiables de componentes solamente se pueden conectar
o desconectar a los enchufes de la máquina automática (pos. 2), cuando la mesas intercambiable está
acoplada a la máquina automática.
Está básicamente prohibido conectar el cable de la mesa intercambiable de componentes a las cajas de
enchufe de la máquina automática y manipular la mesa intercambiable de componentes a través del con-
trol de aire comprimido externo a la máquina automática (pos. 3).

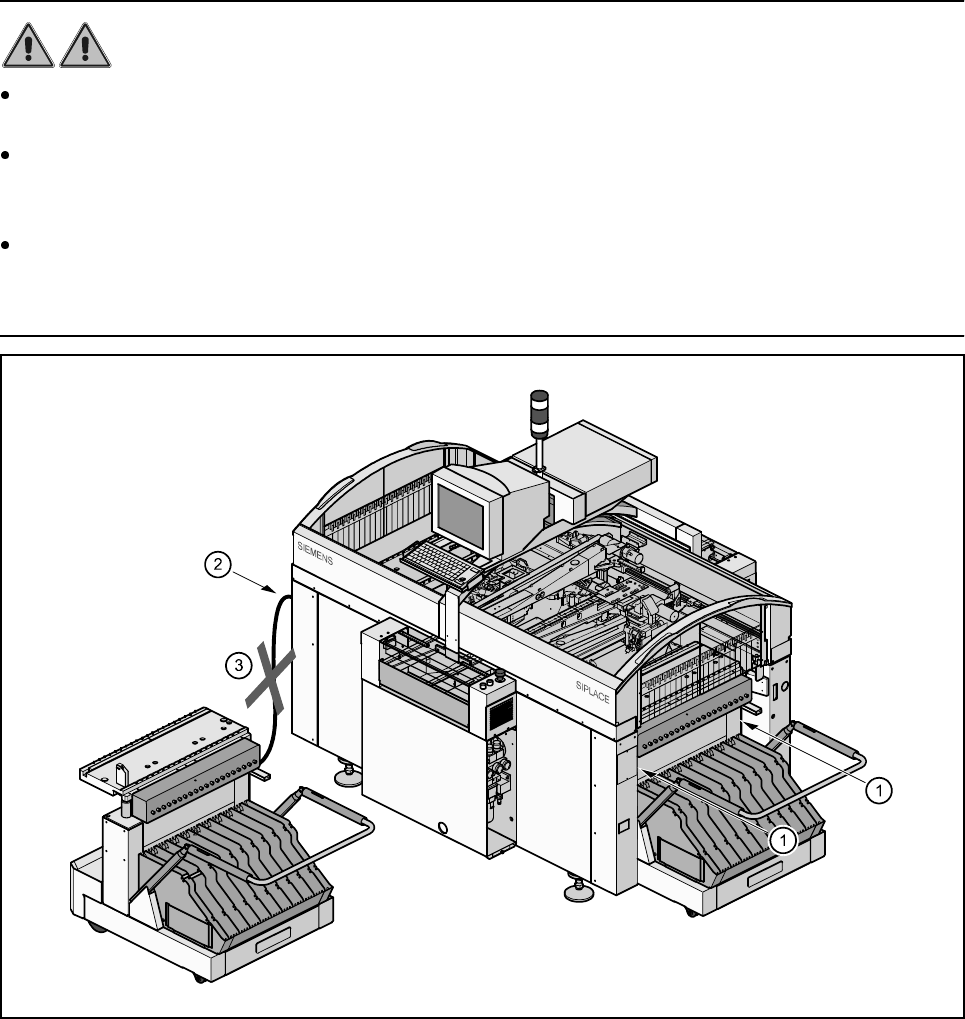

Fig. 6.3.1 Indicaciones de seguridad referentes a la mesa intercambiable de componentes móvil
