1.4 Bloqueo de la alimentación de aire comprimido y
reducción de presión
La presión de servicio del aire comprimido se debe ajustar en un valor de 5,1 bares. Puede fluctuar entre los
valores 5,0 y 5,3 bares.
La posición de la unidad de aire comprimido se indica en la pos. 4 en la Fig. 1.4.1. Usted puede interrumpir la
alimentación de aire comprimido a la máquina automática con el grifo de cierre (Pos. 1 en la Fig. 1.4.1).
- Para ello quite la placa de cubierta.
- Gire la palanca del grifo de cierre (pos. 1 en la Fig. 1.4.1) de la posición vertical a la horizontal.
- Observe el manómetro de la presión de servicio y el manómetro para la alimentación de aire comprimido
del limitador (pos. 2 y 3 en la Fig. 1.4.1)
Con la máquina automática conectada la presión baja en un minuto a 0 bares.

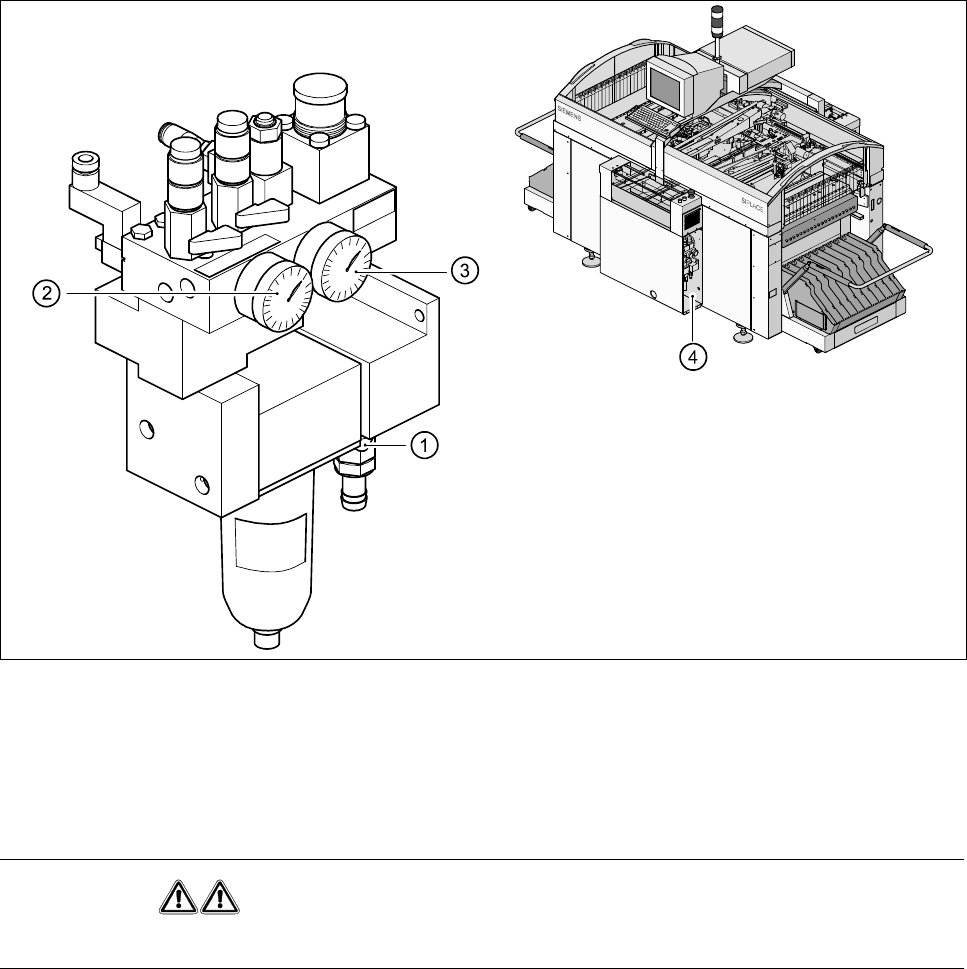

Fig. 1.4.1 Unidad de aire comprimido en las máquinas automáticas
- Clave de Fig. 1.4.1
1 Palanca del grifo de cierre en posición ’CERRADO’ 2 Manómetro de la presión de servicio
3 Manómetro de la presión de servicio del limitador 4 Posición de la unidad de aire comprimido en las
máquinas automáticas
ADVERTENCIA
¡Nunca suelte conductos de aire comprimido que se encuentren bajo presión. Existe peligro de lesiones!
1 Seguridad de servicio Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA Versión de software SR.405.xx
1.4 Bloqueo de la alimentación de aire comprimido y reducción de presión
1 - 34
Instrucciones de uso SIPLACE 80S-20/F4/F5 1 Seguridad de servicio
Edición 05/99 CE SPA Versión de software SR.405.xx
1.5 Estado energético de las máquinas aut. después de desconectar el interruptor principal
1 - 35
1.5 Estado energético de las máquinas aut. después
de desconectar el interruptor principal
PELIGRO
Las máquinas automáticas de la serie SIPLACE son abastecidas con una tensión de red de 3 x 400V +6%/
- 10 %, 50/60 Hz.
Por esta razón partes de esta instalación conducen peligrosas tensiones - incluso con el interruptor principal
desconectado. Una manipulación incorrecta de estas máquinas automáticas puede ocasionar la muerte o le-
siones graves, así como daños materiales considerables.
Observe las prescripciones válidas de prevención de accidentes y las prescripciones DIN (especialmente DIN
EN 60204, parte 1).
Solamente personal calificado e instruido puede abrir la tapa del servoinserto y la unidad insertable de control.

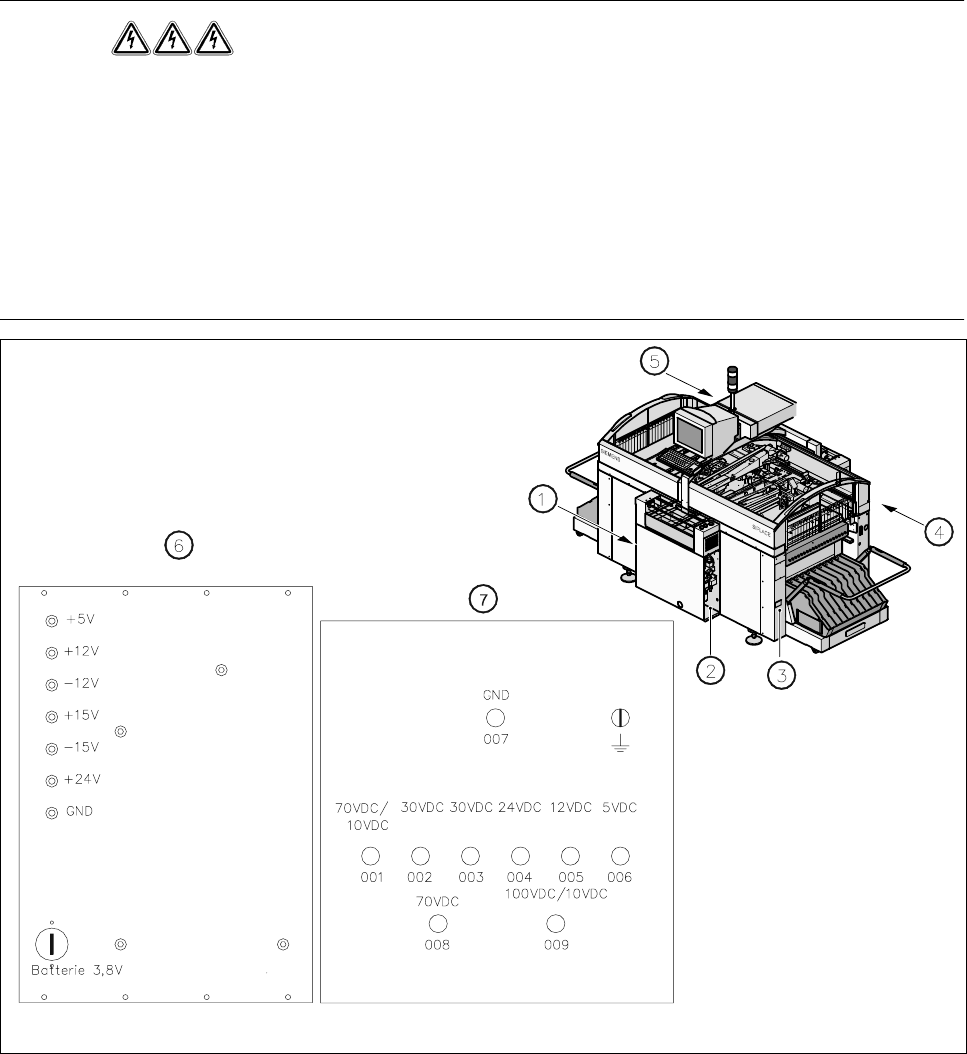

Fig. 1.5.1 Posición del inserto de control, servoinserto, interruptor principal, enchufe de servicio y unidad de aire comprimido en las
máquinas automáticas
- Clave de Fig. 1.5.1
1 Interruptor principal Q1 2 Unidad de aire comprimido
3 Enchufe de servicio 4 Servoinserto
5 Inserto de mando 6 Unidad de medición - inserto de mando
7 Unidad de medición - servoinserto
Desco-
nectado
conec-
tado
