4 Módulo láser coplanar Instrucciones de uso SIPLACE 80S-20/F4/F5 Edición 05/99 CE SP A a partir de la v ersión de software SR.405.xx 4 - 2
Instrucciones de uso SIPLACE 80S-20/F4/F5 4 Módulo láser coplanar
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
4 - 1
4 Módulo láser coplanar
4 Módulo láser coplanar Instrucciones de uso SIPLACE 80S-20/F4/F5
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
4 - 2
Instrucciones de uso SIPLACE 80S-20/F4/F5 4 Módulo láser coplanar
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx 4.1 Módulo láser coplanar (sólo SIPLACE 80F4/F5)
4 - 3
4.1 Módulo láser coplanar (sólo SIPLACE 80F
4
/F
5
)
4.1.1 Descripción funcional
Con el módulo láser coplanar se miden las flechas verticales de las patillas de conexión de componentes. La
medición de la altura de las patillas se realiza sin contacto por el principio de triangulación láser.
El cabezal colocador busca el componente que se desea verificar, lo centra ópticamente con la cámara IC y
lo desplaza consecutivamente con las cuatro caras laterales por el haz láser fijo del módulo láser coplanar. El
haz láser palpa cada una de las patillas de conexión por debajo. La luz láser dispersa por el lado inferior de
las patillas es captada por un sensor y sirve de base para el cálculo de la posición exacta de las patillas res-
pecto a la placa de circuito impreso. Los valores de posición determinados son posteriormente comparados
con el límite especificado por el usuario. Si se rebasa este valor, se evacúa o retira el componente.

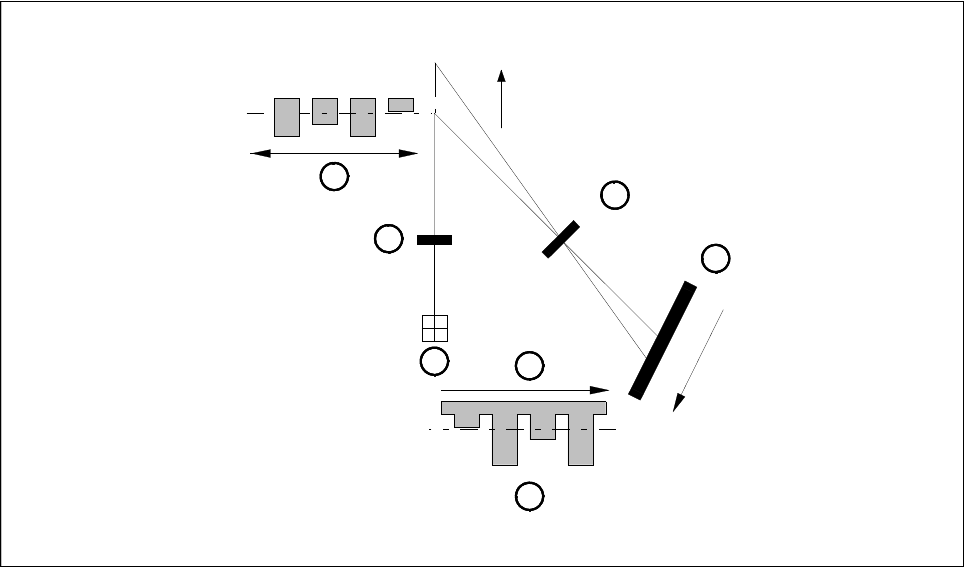

Fig. 4.1.1 Principio de medición regulación láser
- Clave de Fig. 4.1.1
1 Sistema receptor óptico 2 Detector
3 Señal medida 4 Tiempo t
5 Láser 6 Sistema emisor óptico
7 Sentido desplazamiento
El módulo láser coplanar se emplea en combinación con el centraje óptico de componentes mediante un sis-
tema de visión. Los componentes con patillas de conexión arqueadas o sin patillas de conexión son detecta-
dos y, en su caso, evacuados.
1
2
3
4
5
6
7
z = 0
+Z
+Z’
Z’ = 0
