Instrucciones de uso SIPLACE 80S-20/F4/F5 3 ¿Qué hacer .... Edición 05/99 CE SP A a p ar tir de la versión de software SR.405.xx 3.1 .. cuando usted conecta la línea SIPLACE? 3 - 5 Fig. 3.1.2 Diagrama de flujo “conectar …
3 ¿Qué hacer.... Instrucciones de uso SIPLACE 80S-20/F4/F5
3.1 .. cuando usted conecta la línea SIPLACE? Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
3 - 4
INDICACION:
Tenga en cuenta que durante la transferencia de datos del ordenador de línea al ordenador de la estación el
botón rojo “parada del proceso” debe estar iluminado (vea punto A de la Fig. 3.1.1).

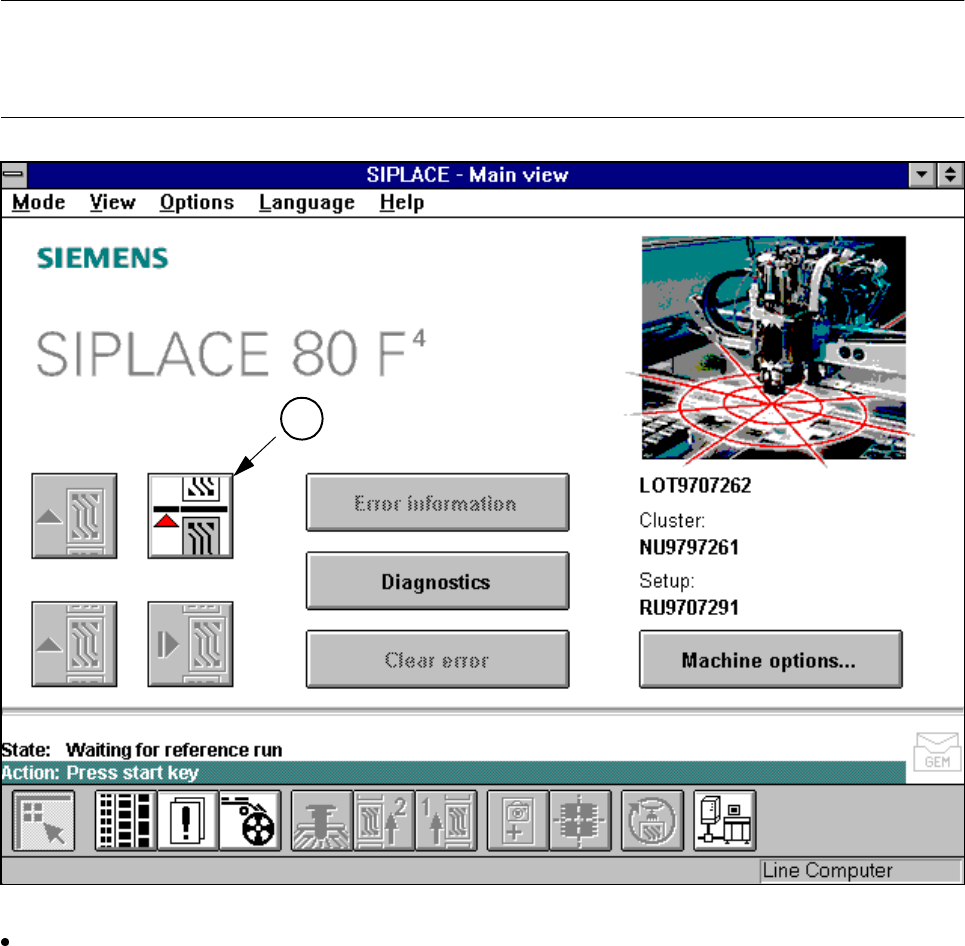

Fig. 3.1.1 Menú vista básica .- Indicador de comandos para el arranque de la máquina automática
Después de la solicitud en la pantalla, pulse una de las teclas de arranque verdes del lado de entrada o
salida.
La línea de “Estado” en la pantalla indica la acción que actualmente se ejecuta.
En la línea “acción”, inmediatamente debajo (bajo fondo verde), se indican acciones que se deben ejecu-
tar.
Después de la carrera al punto de referencia la máquina automática se encuentra en disposición de servicio.
3.1.3 Activar el diagrama de flujo de la línea SIPLACE
El siguiente diagrama de flujo indica las acciones del ordenador de la línea, la máquina automática y el ope-
rador durante la conexión y la fase de arranque de la línea SIPLACE.
A
Instrucciones de uso SIPLACE 80S-20/F4/F5 3 ¿Qué hacer....
Edición 05/99 CE SPA a partir de la versión de software SR.405.xx 3.1 .. cuando usted conecta la línea SIPLACE?
3 - 5
Fig. 3.1.2 Diagrama de flujo “conectar la línea SIPLACE”
Controlar equipam.
Completar las pistas
no
Funciones del ordenador de línea
Cargar los datos del usuario
marcas
¿o.k.?
Especificaciones a la máquina
Visualiz. generador equipamiento
Control del equipamiento
(ajuste de módulos de alim.)
Conectar
Control de pipetas
Event. modificar la configu-
ración de pipetas
Esperar la placa de circuitos
Acercar la placa de circ.
Error pista
si
Interrumpir
la dotación
no
Placa de circuitos
en la cinta de salida
si
Ordenador de la estación
Negrilla :
cursiva :
A ejecutar por el
operador
Ejecutado e
indicado por la
máquina
Confirmar generador de equip.
3 ¿Qué hacer.... Instrucciones de uso SIPLACE 80S-20/F4/F5
3.2 .. cuando desconecta la línea SIPLACE? Edición 05/99 CE SPA a partir de la versión de software SR.405.xx
3 - 6
3.2 .. cuando desconecta la línea SIPLACE?
ATENCION
Antes de desconectar la línea tenga en cuenta lo siguiente:
–
Todas las operaciones de colocación y pegado en las estaciones deben haber terminado.
–
Los ejes-z de todos los cabezales de dotar o pegar deben colocarse en la posición final superior.
–
Ningún cabezal de dotar debe portar componentes consigo.
–
Todos los pórticos se han desplazado a la posición de espera.
–
Los ordenadores de las estaciones se deben desconectar de forma correcta.
3.2.1 Desconectar el ordenador de la línea
CUIDADO
No está permitido desconectar el ordenador de la línea simplemente con el interruptor de red.
Cierre correctamente el sistema operativo (Shutdown); de lo contrario puede presentarse una pérdida consi-
derable de datos o programas defectuosos y dado caso es necesario instalar de nuevo el software del orde-
nador de la línea.
Posicione el puntero de ratón en el margen superior o inferior derecho de la pantalla. El cursor se trans-
forma en una cruz.
Manteniendo pulsado el botón del ratón se visualiza el menú principal.
Arrastre el cursor a ’Shutdown’ y suelte el botón del ratón. En la pantalla se visualiza el siguiente cuadro
de diálogo:
Marcar ’Sí’. La caja de diálogo se cierra y el software se desactiva. El proceso dura aproximadamente 1
minuto. Luego se visualiza el siguiente cuadro:
Desconecte la unidad USV y el monitor.
Shut down the computer
Yes No
Cerrar el ordenador
Sí No
Safe to Power Off
Press any key to reboot
